Всё о подборе дисков и резины... ну, или почти всё.

Сообщение Властелин колец » 09 окт 2011, 01:54

Конструкция и подбор дисков


В - Ширина обода - посадочная ширина обода (измеряется в дюймах).
D - Монтажный диаметр (посадочный) - диаметр кольцевой части обода, на которую опирается шина (измеряется в дюймах)
ЕТ - (вылет) - расстояние между крепёжной (привалочной) плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска (измеряется в миллиметрах). Чем размер вылета ближе к "0"-ю, тем колесо (визуально) дальше от кузова.
DIA- диаметр центрального отверстия (измеряется в миллиметрах).
Hump - кольцевые выступы.

Пример типоразмера диска:
5,5jx15 ET45,0 5*108x65,0
5,5 (B) - ширина обода (меньше ширины профиля шины на 25-30%) измеряется в дюймах.
15 (D) - монтажный диаметр диска, обозначается в дюймах (12",13",14",15",16")
EТ45,0 - вылет, измеряется в миллиметрах.

Вылет - это расстояние между плоскостями, одна из которых проходит по плоскости крепления , а вторая плоскость делит диск пополам. Вылет может быть положительным (ЕТ>0), если плоскость крепления диска смещена наружу относительно осевой плоскости сечения колеса. Вылет может быть отрицательным (ЕТ<0), если плоскость крепления смещена внутрь относительно осевой плоскости сечения колеса. Вылет равен нулю (ЕТ=0), если плоскость крепления совпадает с осевой плоскостью сечения колеса.

5*108 (PCD) - Посадочное отверстие, количество крепежных отверстий * диаметр окружности центров отверстий, измеряется в мм.
65,0 (DIA) - Центральное отверстие, диаметр отверстия под ступицу, измеряется в мм.

В маркировке присутствуют также и дополнительные параметры J и H2, но они интересны только специалистам.
J – таким образом обозначается информация о конструкции бортовых закраин обода диска. Бывают: J, JJ, K, JK, B, P и D.
H2 – обозначение конструкции хампов. Бывают: H, H2, FH, FH2, CH, EH2, EH2+.
Хампами (от англ. hump, (возвышение, бугор)) называют кольцевые выступы вдоль закраин колесного диска, предназначенного для бескамерной покрышки. Основное назначение хампов - надежная фиксация борта покрышки в поворотах, чтобы не допустить разгерметизации колеса. В обозначениях дисков, имеющих один хамп вдоль внешней стороны, присутствует одна буква Н. Но многие модели дисков оснащены хампом и вдоль внутреннего края диска, о чем сообщает индекс Н2. Два хампа повышают надежность фиксации покрышки на колесе, но создают проблемы при ее монтаже. Поэтому на некоторых дисках второй хамп делают как бы усеченным по высоте. Такие хампы называются плоскими (flat hump), в маркировке колеса они обозначаются буквой X.
Обычный хамп - H ................ Усеченный хамп - X


Рассмотрим более подробно каждый из параметров маркировки дисков

PCD.

Думаю, что ширина и диаметр диска не требуют дополнительной расшифровки.
Как уже упоминалось выше PCD – это диаметр окружности, на которой расположены крепежные отверстия (на картинке ниже он обозначен красной линией).
PCD


При необходимости PCD можно рассчитать, измерив расстояние между центрами ближайших отверстий ( X ) (это можно сделать обычной линейкой не снимая колеса с автомобиля). Для вычисления PCD применяются следующие формулы:

3 отверстия: PCD=X*1.154
4 отверстия: PCD=X*1.414
5 отверстия: PCD=X*1.701
6 отверстия: PCD=X*2
10 отверстий: PCD=X*3.326

ВНИМАНИЕ!
Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров.
Например, на ступицу с PCD 100x4 часто надевают колесо PCD 98x4 (98 мм от 100 на глаз не отличишь). ЭТО НЕДОПУСТИМО. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия "уведет" и крепеж останется недотянутым или затянутым с перекосом - посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить", кроме того, не полностью затянутые гайки будут откручиваться сами собой.


Вылет.

Как мы уже говорили выше, вылет (ET) – это расстояние между привалочной плоскостью колесного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска. Параметр ET не является обязательным и может отсутствовать в маркировке диска. Расчёт вылета ведётся по простой формуле:
ET=a-b/2, где
a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска
Кроме того, из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.
Вылет колес для какой-либо модели автомобиля рассчитывается непосредственно автопроизводителем. Соответственно, соблюдение этого параметра при выборе диска является очень важным условием его безопасного расположения в колесной арке.
Вылет бывает положительный, нулевой и отрицательный.

Каким бывает вылет
Нулевой вылет означает, что привалочная плоскость колесного диска полностью совпадает с его осью симметрии.
Положительный вылет: привалочная плоскость смещена от оси симметрии во внешнем направлении (грубо говоря, в сторону дороги, а не в сторону кузова).
При отрицательном значении вылета колесного диска его привалочная плоскость, наоборот, смещена в сторону кузова. Обычно отрицательный вылет можно обнаружить у дисков с дизайном в стиле «глубокой тарелки».

Допустимы ли отклонения вылета диска?

Вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Производители допускают изменение вылета на 3-5%. Но в любом случае перед принятием какого-либо решения, нужно тщательно изучить техническую документацию на авто. Изменяя вылет диска (даже на «незначительные» «народные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее

Какие силы действуют на детали подвески?
ИзображениеЕсли разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?
На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок.

ВНИМАНИЕ!
Параметры вылета строго регламентируются автопроизводителем и жёстко связаны с кинематикой подвески. При его изменении резко изменяются нагрузки. Например, считается, что при уменьшении вылета на 50 мм нагрузка на подвеску возрастает в 1.5 раза. Проще говоря, колесо начинает действовать как рычаг, что особенно сильно проявляется в поворотах, когда возрастают динамические нагрузки. Это связано с тем, что заложенное производителем соотношение «линия поворота – центр колеса» нарушается, в результате чего возникает отрицательное или положительное плечо обката. Его влияние заключается в том, что возникает дополнительный момент, который необходимо компенсировать рулевым колесом. Итог – тяжёлый руль и непредсказуемость в поворотах. Ну и естественно износ подвески.

X-фактор.

Колесо состоит из обода и диска, в обычном стальном колесе эти две части соединены сваркой. В легкосплавном колесе диск и обод формируются одновременно литьем или ковкой.
X-фактор (X-factor) – весьма условный показатель X в мм, определяющий расстояние между плоскостью крепления колёсного диска и его задней поверхностью. Само по себе это пространство позволяет устанавливать диски на автомобили, у которых элементы тормозной системы выступают за привалочную плоскость.Изображение
Стоит сказать, что именно такого определения в характеристиках дисков не существует, а конструкция обода регламентируются стандартами, поскольку необходимо обеспечить посадку на обод пневматической шины, конструкция же диска достаточно свободна. Однако, это еще не все, наряду с этим, она должна обеспечить совместимость с тормозными элементами, необходимую прочность колеса и привлекательный внешний вид.
Еще раз подчеркну, что х-фактор - понятие скорее жаргонное, чем инженерное. Даже у колеса с большим х-фактором диск может касаться суппорта у перехода диска в обод или у перехода диска в ступицу


Колесные проставки


[youtube]HTcjha2n3ko[/youtube]

Виды проставок

Вариант 1.

Толщина проставок сотавляет 3-6 мм. Эти проставки изготовлены без ступицы для колесного диска,поскольку их небольшая толщина позволяет диску центроваться по штатной ступице автомобиля. Во многих случаях для установки этого варианта проставок достаточно длины штатных колесных болтов или шпилек. Использование этих проставок для дисков практически не дает визуального эффекта расширения колесной базы, но позволяет установить, например, колесные диски, которые при установке без проставок задевают тормозные суппорта автомобиля, а также более широкие спортивные покрышки.

Вариант 2.

Толщина проставок составляет 12-20 мм. Конструкция этих проставок включает в себя наличие ступицы для центровки колесного диска, что исключает дисбаланс при движении автомобиля. После установки проставок этого варианта становится достаточно заметным расширение колесной базы и увеличение колеи автомобиля. Как правило,эти проставки устанавливаются именно для достижения визуального эффекта выноса колес и придания более агрессивного вида автомобилю, а также чтобы избежать "утопленности" колес при установке споривного обвеса кузова и расширителей колесных арок.
При установке этого варианта проставок колес в обязательном порядке необходимо использование высококачественных колесных болтов или шпилек Bimecc.Обращаем внимание,что для надежного крепления колесного диска и проставки к ступице количество полных оборотов колесного болта или гайки при закручивании должно быть не меньше 5-6.
Вариант 3.

Толщина проставок 20-30 мм. Особенностью этого варианта является наличие в конструкции колесных шпилек. При установке проставка сначала крепится специальными болтами или гайками, а затем колесный диск крепится непосредственно к проставке. Данная конструкция позволяет использовать эти проставки для различных типов внедорожников 4х4, а также значительно упрощает установку проставок на те автомобили,крепление колес у которых осуществляется при помощи гаек, поскольку отпадает необходимость в приобретении и установке удлинненных шпилек под проставки.

Вариант 4.

Толщина проставок 20-40 мм. Проставки этого типа крепятся к ступице автомобиля специальными болтами, после чего колесный диск крепится к проставке с помощью своих штатных болтов. Именно колесные проставки такого типа являются наиболее оптимальным вариантом для установки на тех автомобилях, где колесные диски крепятся болтами, в случае, если необходимая толщина проставок превышает 20 мм.


ШИНЫ

Расшифровка информации на боковине шины



Индексы грузоподъёмности(нагрузки) и индексы скорости

Индекс допустимой нагрузки (или индекс грузоподъемности, также называют коэффициентом нагрузки) - это условный параметр. Некоторые производители шин расшифровывают его: на шине может быть написано полностью Мах Load (максимальная нагрузка) и указана двойная цифра в килограммах и английских фунтах. Некоторые модели предусматривают разную нагрузку на шины, установленные на передних и задних осях.

Данные величины грузоподъёмности являются максимально допустимыми, при давлении 2,5 бар
Категория скорости (индекс скорости - SI)- условное обозначение скорости показывает максимальную расчетную скорость шины. В приводимой ниже таблице указывается эквивалентная максимальная скорость в км/ч. Для грузовых автомобилей принято понятие "предельной скорости" (индексы с J по H).


Нормативы UTQG

Министерство транспорта США требует (FMVSS 109) от всех производителей шин внедрения системы маркировки шинной продукции по нормативам единой оценки качества Uniform Tire Quality Grading (UTQG).
Это нужно для быстрой идентификации шины на предмет износостойкости, сцепления и сопротивляемости перегреву. Такое тестирование проводит каждый солидный производитель, руководствуясь государственными рекомендациями (речь идет о правительстве США).
Тесты проводятся методом сравнения тестируемой шины и типового образца. В то время как уровень сцепления и сопротивляемость перегреву являются достаточно нормированными уровнями, износостойкость определяется производителем, и наиболее точным этот показатель является тогда, когда проводятся сравнения образцов шин одного производителя.
Хотя изначально норматив предназначался для американского рынка, его повсеместное использование стало правилом.
Износ
Износостойкость обозначается условным индексом, выражающим сравнительную характеристику с шиной-образцом на стандартном испытательном полигоне. Испытания ведутся по специальному, регламентируемому государством, циклу. В качестве контрольной шины используется шина с известными свойствами износа, а результаты корректируются в зависимости от режима тестирования, соотнесенными с начальной точкой тестов.

К примеру, шина с индексом 150 будет изнашиваться в 1,5 раза дольше, чем шина с базовым нормативом 100. В практике обычной эксплуатации, износ шины у отдельного потребителя может весьма серьезно отличаться от этих условных норм. Износ сильно зависит от условий эксплуатации, стиля вождения, ухода за шинами, состояния дорог и климата.
Обычно норма в 100 соответствует примерно 48 т. км. пробега на типовой испытательной трассе. Испытательная трасса включает три круга общей протяженностью 644 км в районе базы ВВС Лонгфеллоу в Сан Анжело, Техас, США и ведется по следующему протоколу:
•Испытуемые шины проходят 10 300 км. При этом рядом с испытуемыми шинами катится базовая шина-образец, таким образом, исключается влияние температуры и свойств дорожной поверхности
•Через каждые 1287 км производится замер глубины протектора
•Проводится подсчет износа шины - причем 48 279 км берется за 100% индекс
•В режиме реальной эксплуатации потребитель может сам подсчитать более реальный и ожидаемый пробег шины. На практике, фактический пробег шины признается в виде половины от пробега, указываемого индексом на боковине и принимаемого за 100%. То есть - реальный пробег шины с индексом Treadwear 100 будет составлять примерно 24139, 5 км.

Сцепление
Сцепление при торможении на прямолинейном движении на мокрой поверхности обозначается индексами A, B или C. Причем уровень A является наивысшим. В 1997 был заявлен новый высший уровень "AA" - для обозначения и еще большего уровня сцепления на мокрой дороге. Однако, поскольку этот индекс еще считается новым, маркировка будет вероятно проставляться только на новых линейках шин - по мере их запуска. А предыдущие линейки шин, даже имея более хорошие результаты в части торможения на мокрой поверхности, будут по-прежнему иметь в качестве высшей маркировки - "A".
Норма сцепления с дорогой не отражает уровень качества шины при заносе на мокрой дороге.
Тест выполняется на специальном испытательном автомобиле. Шина тормозит на мокром асфальте или асфальтобетоне при заблокированных колесах. При этом индексы будут означать следующее:
•A - лучший уровень в классе - при выполнении определенных требований;
•B - немного ниже классом;
•C - низший допустимый уровень.
Соответственно, шина с индексом C будет иметь наихудшее сцепление с мокрой дорожной поверхностью.
Испытуемая шина накачивается до 1, 65 кг/см2 (165 KPa) и устанавливается на тестовый аппарат (прицеп с измерительной аппаратурой). Шина получает нагрузку в 492 кг. Прицеп буксируется по тестовой поверхности дороги, смоченной водой, со скоростью 65 км/ч. Затем вращающееся колесо блокируется. В заблокированном состоянии шина скользит по тестовой поверхности, и в этот момент происходят замеры силы сцепления. Исходя из этих замеров, по нижеприведенной формуле можно сделать подсчет индекса эффективности сцепления.
U=T/F
U: Индекс эффективности сцепления
T: Тяговое усилие
F: Нагрузка

Температура
Способность шины выдерживать температурные перегрузки маркируется условными индексами A, B или C. Они указывают на способность шины противостоять внутреннему нагреву, возникающему при движении на больших скоростях. Температурные нормативы, выражающие уровень сопротивления шины нагреву, испытывается на закрытом лабораторном испытательном стенде.
Высокие температуры, возникающие в шине, могут вызвать расслоение и сокращают срок службы. Чрезмерный перегрев шины приводит к разрушению шины.
Уровень C является минимальным для всех пассажирских автомобилей, согласно требованиям Федеральных норм США по транспортной безопасности. Норматив распространяется на нормально накачанную и не перегруженную шину.
Протокол температурного теста предусматривает прохождение шиной серии скоростных тестов в определенные временные интервалы. Скорость, при которой шина превысит максимальную нормативную температуру, используется для определения буквенного индекса температуры:
Протокол температурных испытаний UTQG
Следует заметить, что тестовая скорость таких испытаний может превысить норматив скорости самой испытуемой шины, что объяснимо тем, что разные шины получают разные нормативы температуры.
•К примеру, шина с нормативом скорости S (180,2 км/ч) должна отвечать нормативу температуры B (177 км/ч), но не должна соответствовать индексу A (209,2 км/ч)
•Нормативы температуры и скорости до некоторой степени в этом смысле взаимозависимы.
Примечание:
Нормативы UTQG применяются для шин с посадочного диаметра 13' и не применяются для зимних шин и шин для легких грузовиков.



Твердость резины


У каждого производителя шин свои технологии и рецепты производства смесей, из которых делаются протекторы шин, причем у одного производителя таких рецептов скорее всего есть несколько. Если предельно упростить ситуацию, то существуют некие максимум и минимум твердости состава резиновой смеси, пригодные для производства шин, и в этом диапазоне как раз и варьируют производители. Измеряется твердость резины с помощью специальных приборов – дюрометров Шора и выражается, соответственно, в условных единицах Шора.
Резиновая смесь, из которой изготовлен протектор автомобильных шин, как правило, имеет твердость в диапазоне 50-70 условных единиц Шора.

На что влияет твердость и состав резины?

В первую очередь, твердость резиновой смеси, из которой сделан протектор покрышки, определяет качество сцепления с дорожным покрытием: чем резина мягче (твердость ниже) – тем, при прочих равных, сцепление с дорогой лучше. Но есть существенные побочные эффекты, которые не позволяют производителям делать автомобильные шины слишком мягкими и заставляют их разрабатывать сбалансированные модели покрышек, ориентированные на те или иные условия эксплуатации. Вот основные из этих побочных эффектов:

Недостатки мягкой резины (при прочих равных):
Мягкая резина быстрее изнашивается.
Мягкая резина хуже держит форму, что снижает курсовую устойчивость и устойчивость в поворотах и на виражах.
Мягкая резина является более шумной.
Мягкая резина сильнее нагревается, а потому имеет сниженные скоростные режимы.

Преимущества мягкой резины (при прочих равных):

Меньше тормозной путь и лучше динамика разгона.
Лучшее сцепление с мокрым дорожным покрытием.
Имеет несколько лучшую управляемость за счет лучшего сцепления с дорожным покрытием.
Более комфортна на плохом дорожном покрытии

Сразу следует заметить, что твердость резины далеко не всегда декларируется производителем и узнать этот параметр для конкретной модели шины можно, разве что, из результатов тестов, да и то, только в случае, если модель участвовала в тесте. Как правило, твердость привязана к другим параметрам, например, из твердой каучуковой смеси делают обычно т.н. скоростные шины, а из более мягкой – т.н. дождевые.


Выбирайте шины и диски, соответствующие штатным размерам Вашего автомобиля. Превышение внешнего диаметра колеса по сравнению со штатным более чем на 5%, а также превышение максимальной ширины шины более, чем на 5% ставит под большой вопрос возможность установки таких шин на автомобиль, а также ведет к повышению нагрузки на подвеску, сцепление и коробку передач, поэтому категорически не рекомендуется.
Старайтесь подбирать оптимальный вариант соответствия ширины покрышек ширине диска. Это и безопасней, и экономичней. Нужно сказать, что при выборе колеса для шины определенной ширины допускается отклонения по ширине обода колеса на 0.5-1 дюйм по сравнению с рассчитанной по формуле Б = В х 0,8/25,4, где В- ширина профиля шины. Посадочный диаметр обода колеса должен соответствовать монтажному диаметру шины.
PCD должен точно соответствовать штатному для конкретного автомобиля. Иначе невозможно добиться точной фиксации и центровки колеса на ступице автомобиля.
DIА- должен соответствовать диаметру выступа на ступице автомобиля

Расчет ширины колесного диска

 Таблица соответствия ширины обода колеса размеру покрышек


Визуальный шинный калькулятор 1, считающий расстояние до подвески, крыла, колесных арок, исходя из штатного размера колеса

Визуальный шинный калькулятор 2. с автоматическим подбором ширины диска

Вес и объем авто шин
Ссылка №1
Ссылка №2

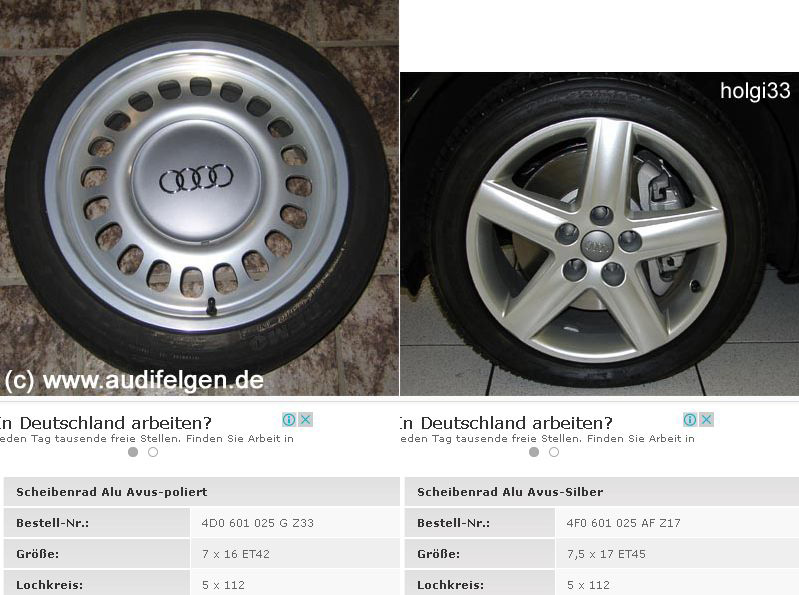

Штатные размеры дисков и шин для всех автомобилей Audi

Зависимость динамики от радиуса диска и ширины покрышки

P.S. информация собрана и систематизирована из различных интернет-источников, на истину в последней инстанции не претендует.
Последний раз редактировалось Властелин колец 14 апр 2015, 14:40, всего редактировалось 7 раз.
"Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам."
"Если тебе плюют в спину, значит ты впереди"(с)

Аватар пользователя
MAXIMILIAN
Специалист
Специалист
Сообщений: 2166
Зарегистрирован: 25 апр 2013, 10:12
Темы: 0
Авто: A 4(B6) 1,9 TDI 2004 AVF/MAN TGA 18
Имя: Макс
Откуда: Жодино
Статус: Не в сети

Сообщение MAXIMILIAN » 26 мар 2015, 14:07

R 15 железо,R 16 литьё вес не знаю,но лето как бы тяжелее когда таскал из гаража(((На зимней резине по сухому асфальту и плюсовой температуре накат намного хуже.Как кто за .опу держит.Поставил лето и накат стал намного лучше.Вот думаю 55 профиль поменять на 60,как у Паши.

Аватар пользователя
bykot
Мастер
Мастер
Сообщений: 2961
Зарегистрирован: 06 июн 2011, 11:34
Темы: 24
Авто: A6 C6 3ТDI ATQ, A4(B6),1.8T,6АКПП
Имя: Максим
Откуда: Минск-Синявка
Контактная информация:
Статус: Не в сети

Сообщение bykot » 27 мар 2015, 10:58

свежая инфа 245/40 R18 j8,5 ET43
стали на авто, но по мне так маловато расстояние между кулаком и шиной да и от состояния шины зависит и формы профиля. Ваше мнение:
Ссылка на оригинал статьи
Мое мнение: если на что-то наскочить и шина сожмется немного то будет тереться о кулак и за давлением смотреть нужно, опыта езды на низком профиле нету, так что извиняйте если что.
Себе все таки решил 235 ставить, но тема та не закрыта.
https://www.drive2.ru/r/audi/a6_avant/469035993442288582/

Аватар пользователя
Паша
Аудивод
Аудивод
Сообщений: 19160
Зарегистрирован: 12 июн 2009, 17:59
Темы: 220
Авто: Yamaha Tenere 700 (2022)
Имя: Павлентий
Откуда: Минск
Статус: Не в сети

Сообщение Паша » 27 мар 2015, 11:08

bykot писал(а):маловато расстояние между кулаком

На мой взгляд тоже. Вы тем более ездите как и я по Европе на нормальные расстояния. Не дай бог на польской узкой дороге колесо разрушится и машину выкинет на встречку.
Поставить что-нибудь поуже/ниже.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км

Аватар пользователя
Stalker
Мастер
Мастер
Сообщений: 2950
Зарегистрирован: 05 фев 2013, 16:52
Темы: 3
Авто: A6
Имя: Юрий
Откуда: Минск
Статус: Не в сети

Сообщение Stalker » 27 мар 2015, 11:09

На фото резина по профилю уже отработала своё, хотя сезон еще наверное можно откатать, короче на новой этот зазор еще меньше будет!
bykot, чё та тебя понесло с этими размерами колёс :kurevo:
A4B6 1.8T 2003
A6C7 2.0 TFSI 2016
E-tron 2020

Аватар пользователя
Yusg
Авторитет
Авторитет
Сообщений: 5434
Зарегистрирован: 12 ноя 2010, 15:02
Темы: 4
Авто: A5Q Sportback 2010 2.0TDI
VIN: wauZZZ8T4
Имя: Сергей
Откуда: Минск
Статус: Не в сети

Сообщение Yusg » 27 мар 2015, 11:38

Stalker писал(а):же отработала своё, хотя сезон еще наверное можно откатать
какой сезон - нах такую резину. Новая резина с полным профилем когда станет - тогда и делать замеры до кулака, а не на "лысынелли".
У меня в памяти всплывает опыт использования не стандартных литых дисков на AUDI 80/ Родные стояли 14 радиуса железяки, захотелось красоты - поставил литье 15 радиуса - принцип подбора дисков был исключительно по межцентровому расстоянию. Как результат все ездило, но на трассе М1 когда ехал около 90 -110км/час и на заднем диване сидели два пассажира, то при впадинах на дорогах в которые попадало колесо - оно цепляло за защиту арки.
Вот тебе направления для полета мысли и методики испытаний .... + принимай во внимание, что амортизаторы у тебя далеко не новые и работают уже с большим диапазоном.
Последний раз редактировалось Yusg 27 мар 2015, 11:40, всего редактировалось 1 раз.
Не важно, что говорят у меня за спиной, главное, что когда я оборачиваюсь все молчат!!!

Аватар пользователя
bykot
Мастер
Мастер
Сообщений: 2961
Зарегистрирован: 06 июн 2011, 11:34
Темы: 24
Авто: A6 C6 3ТDI ATQ, A4(B6),1.8T,6АКПП
Имя: Максим
Откуда: Минск-Синявка
Контактная информация:
Статус: Не в сети

Сообщение bykot » 27 мар 2015, 11:39

Stalker, понесло от того что выбор 245/40 больше как по ценам так и по производителям в наличии в Литве. поэтому и :cannabis:
Но для себя решил стандарт 235, но может кому и пригодятся и эти данные и по лет мысли у них будет Yusg ;)
https://www.drive2.ru/r/audi/a6_avant/469035993442288582/

Аватар пользователя
Yusg
Авторитет
Авторитет
Сообщений: 5434
Зарегистрирован: 12 ноя 2010, 15:02
Темы: 4
Авто: A5Q Sportback 2010 2.0TDI
VIN: wauZZZ8T4
Имя: Сергей
Откуда: Минск
Статус: Не в сети

Сообщение Yusg » 27 мар 2015, 11:43

     Оффтопик:
bykot, мне это напоминает взаимоотношение между торгаш- покупатель : задача продавца продать то что у него есть в наличии не зависимо от того подходит это клиенту или нет, а задача покупателя при всей волне "лажи" со стороны продавца купить исключительно то ,что вам нужно. У вас борятся внутри две эти силы между собой....
Не важно, что говорят у меня за спиной, главное, что когда я оборачиваюсь все молчат!!!

Аватар пользователя
Сергей73
Механик
Механик
Сообщений: 1437
Зарегистрирован: 28 май 2010, 21:33
Темы: 1
Авто: A6 C5 2.4 BDV 2002
Имя: Сергей
Откуда: Брест
Статус: Не в сети

Сообщение Сергей73 » 10 апр 2015, 14:50

Имеется два комплекта дисков зима/лето соответственно:

R17 идут с завода и по ним вопросов нет. Диски R16 хотя и от авоськи Д2, цепляют грузами передние суппорта. Кто в теме, помогите определить толщину проставок, чтобы диски не задевали суппорта. Параметры дисков на фото. Может нужно ещё знать какие-то параметры, размеры?
без разницы откуда растут руки, если они золотые…

Аватар пользователя
RASHAL-84
Специалист
Специалист
Сообщений: 2445
Зарегистрирован: 30 июн 2011, 20:13
Темы: 0
Авто: 奧迪 個4 在6 1.9 渦輪柴油中冷器 啊我小 2002
Имя: Руслан
Откуда: Молодечно-Воложин
Статус: Не в сети

Сообщение RASHAL-84 » 10 апр 2015, 20:43

Этих Р16 размерность для В6, для С5 eт 45, т.е. 3 мм не должно быть критично :rabota2:
<<<КтОмАлОзАнИмАеТсЯсЕкСоМтОтМеДлЕнНоЧиТаЕт>>>

Аватар пользователя
bykot
Мастер
Мастер
Сообщений: 2961
Зарегистрирован: 06 июн 2011, 11:34
Темы: 24
Авто: A6 C6 3ТDI ATQ, A4(B6),1.8T,6АКПП
Имя: Максим
Откуда: Минск-Синявка
Контактная информация:
Статус: Не в сети

Влияние диаметра (веса) дисков на динамику ускорения

Сообщение bykot » 14 апр 2015, 12:24

прочитал интересную информацию о больших и малых размерах дисков, профиля:
При увеличении диаметра диска снижается динамика авто. Причем это влияет не только на разгон, но и на торможение.
Увеличивая размер диска увеличивается масса колеса. Так получается потому что резина в любом случае легче ( по плотности ), чем металл даже самых легких дисков
Важно даже не масса диска — при переходе на 1 размер она меняется не сильно. А именно — момент инерции — он растет быстрее массы ( в процентах к предыдущему, меньшему размеру диска), ибо получается, что обод ( одна из основных масс диска ) — сосредоточен дальше от центра вращения.

У меньшего диаметра диска ( даже при одинаковом диаметре по резине ) — момент инерции всегда меньше. Т.е. Меньше диск + более высокая резина, при сохранении внешнего диаметра по резине — лучше поедет.

По умолчанию предполагаем, что внешний диаметр по резине остается одинаковым не зависимо от размера диска, т.е. в соответствии с рекомендациями завода производителя авто. Это необходимо, чтобы сохранить параметры частоты вращения колеса/скорости авто. В частности, это важно для корректной работы АКПП.
Ну и спидометр врать не будет

Чем меньше диаметр диска, тем меньше плечо приложения силы, и при идеальном 100% сцеплении с асфальтом — чем меньше диск, тем быстрее разгон, но меньше максималка. Но 100% сцепление не достижимо, вся избыточная мощность уходит в букс, ограничивается разгон лишь сцепными свойствами. Примеряют различные вариации, для повышения динамики если оно ограниченно мощностью авто то можно сделать передачи "короче" или (и) просто поставить диски поменьше. Если же все упирается в сцепление с дорогой, то можно сделать передачи "длиннее", поставить более широкую резину, диски и бОльшего диаметра. Вмешательства в коробку более затратны, по понятным причинам =) Поэтому проще всего поставить диски и резину пошире. В американских автомобилях без систем стабилизации и помощи при разгоне первая передача обычно очень длинная, это позволяет на старте помочь покрышкам справиться с чудовищным моментом (разгон ограничен сцепными свойствами). Также увеличение диаметра при неизменных передаточных отношениях в коробке позволяет сократить количество переключений при преодолении короткой драговой дистанции.

Пример для джипа срт8 — с 18 и 20 дисками
По поводу какая мощность и какие диски уравниваются — нужно решить уравнение M=F*a, где F неизменна при одинаковой ширине резины, а- плечо приложения силы тоесть R/2, и мы получим момент на колесе тоесть если диски 18 то М=F*9; если диски 22 то M=F*11, поделив одно на другое получаем 1,22, то есть на 22% машина должна быть мощнее. Учитывая стоковые 432 лошади (при условии одинаковых потерь на коробку) умножив получаем 530 лошадей. Итого на R18 сток будет ехать также как 530 на R22, при одинаковых потерях на коробку и одинаковых сцепных свойствах =)

Смысл в том, что колесо (диск+резина) как-бы является последней шестерней коробки передач, а дорога(асфальт) это как рейка в реечной передаче, только вместо зубчатого — фрикционное зацепление… Если выкинуть все ненужное из моего длинного сообщения… Больший R делишь на меньший и умножаешь на мощность машины, в итоге будет мощность необходимая для аналогичной динамики на бОльшем R Реальные результаты могут достаточно сильно отличаться по ряду причин: Разные кривые мощности и момента, различные потери на коробке, различное сцепление с дорогой, разные водители в конце концов.

Некоторые дополнения к теме


1. Важно чтобы общий диаметр всего колеса был поменьше- автомобилю придает ускорение сила, приложенная в точке контакта колёс с дорогой.(центробежная сила ) машину разгоняет сила приложенная в пятне контакта колеса с дорогой — чем дальше это пятно от ступицы, тем труднее туда это силу передать.
2. Чтобы внутри этого диаметра диск был поменьше, а боковина резины побольше
3.Много зависит от марки резины, его веса, сцепных качеств, дизайна диска .
4.Давление не должно быть максимальным – будет шлифовать Там, где R18 "сморщится", R20 начнет шлифовать.
5. Максималка выше у колеса с большим диаметром.
6.Подразумевается что 18 изначально легче 22 по весу
7.Снижение веса каждого из четырех колес на 1 килограмм эквивалентно уменьшению веса в салоне автомобиля приблизительно на 40 килограммов (пропорция 4 к 40, или, иначе, 1 к 10). Таким образом, если при замене дисков вы снижаете вес каждого диска на четыре килограмма (что в сумме дает 16 килограммов), то ваша машина будет ехать также плавно, как если бы в нее сели 2 пассажира весом 80 кг., но при этом нисколько не потеряет в своих разгонных характеристиках
8. 18-ые быстрее зацепятся на старте за счет иннерции профиля. Момент инерции колеса напрямую зависит от диаметра диска, т.к. основная масса сосредоточена в ободе + чем меньше профиль резины — тем жестче и тяжелее боковина.более высокий профиль в момент старта возьмет часть момента на упругую деформацию боковины.
9. У 18 часть резины больше — в момент старта резина становится "гармошкой" что есть гуд — в противном случае букс ( при низком профиле )
10. Для каждого двигателя ( от 50 л. с. до 500 л.с. ) есть некий оптимум по диаметра и весу колеса – они зависят от мощности и крутящего момента.
11. Имеет значение диаметр качения колеса, (18 более узкие )- чем меньше, тем лучше. меньше сопротивления качению.
12. На кольцевой трассе, чем выше скорость, тем больше превосходство более низкого профиля
13. У 18 от большего профиля будет лучше зацеп + легче раскрутится на старте.
14. Даже если 18 и 20 весят одинаково, то все раво вес 20-ых сосредоточен дальше от центра, туднее крутить.
15.В поворотах 20 будет ощущаться как более способная и устойчивя, более быстрые реакции на руль. чем машина 18 на высоком.
16. Диаметр колеса имеет такое же значение как и главная пара в коробке… меньшее по диаметру колесо работает как более короткая главная пара, а следовательно разгоняется быстрей, но максималка ниже и наоборот…
17. На старте по зацепу у большего колеса — провернуть его тяжелее, но это не есть гуд, т.к небольшая пробуксовка необходима что бы не уронить обороты на старте…(мне это не грозит – 7 литровую разгоняю со старта без оборотов, так лучше цифры- доказано — обороты нужны при 6.1 л. )
18. Сильно буксуют потому, что не умеют максимально эффективно стартовать. А при правильном старте буксует больше сцепление. Макс. коэффициент трения достигается при минимальной пробуксовке колес.
19. Чем шире резина – тем больше площадь контакта с дорогой (при > силах в моторе это плюс )

ВЫВОДЫ:
Если хотим получить некий оптимальный баланс параметров разгон/управляемость — не надо гнаться за самыми большими колесами.
Высота профиля 45-50 самая оптимальная.
+ к тому — еще и кочек поменьше боится, чем, например, 30 профиль…
+ к тому — получается поменьше неподрессоренная масса — меньше убивается подвеска.
Выбираем диски с максимально узкими спицами и их количеством. Такие диски имеют наименьший момент инерции.

До прочтения этой темя я уже не раз слышал, что при увеличении диаметра диска машина перестает ехать, тем более это заметно для наших 120-сильных движков. Поэтому я с маниакальным упорством взвесил все колеса и диски, которые были у меня под рукой

wheel-weight-weight.xls
Таблица весов дисков (Более 5500 моделей)
(506.5 KiB) Загружено 199 раз
https://www.drive2.ru/r/audi/a6_avant/469035993442288582/

Аватар пользователя
Властелин колец
Аудивод
Аудивод
Сообщений: 9263
Зарегистрирован: 14 мар 2010, 15:15
Темы: 0
Авто: Audi
Имя:
Откуда: Из самого центра Европы
Статус: Не в сети

Сообщение Властелин колец » 14 апр 2015, 14:35

bykot, известный факт. А здесь все разжевано :good:

Добавлено спустя 5 минут 41 секунду:
Добавил в шапку
"Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам."
"Если тебе плюют в спину, значит ты впереди"(с)

Аватар пользователя
bykot
Мастер
Мастер
Сообщений: 2961
Зарегистрирован: 06 июн 2011, 11:34
Темы: 24
Авто: A6 C6 3ТDI ATQ, A4(B6),1.8T,6АКПП
Имя: Максим
Откуда: Минск-Синявка
Контактная информация:
Статус: Не в сети

Сообщение bykot » 14 апр 2015, 15:39

Властелин колец, вот то что расписано достаточно подробно и понравилось.
https://www.drive2.ru/r/audi/a6_avant/469035993442288582/

Аватар пользователя
Petrovi4_A5
Новичок
Новичок
Сообщений: 17
Зарегистрирован: 01 сен 2014, 21:13
Темы: 0
Авто: Audi A5 3.0 TDI Quattro
Имя: Михаил
Откуда: Минск
Статус: Не в сети

Сообщение Petrovi4_A5 » 15 апр 2015, 18:47

bykot писал(а):
wheel-weight-weight.xls


спасибо за табличку

Аватар пользователя
Сергей73
Механик
Механик
Сообщений: 1437
Зарегистрирован: 28 май 2010, 21:33
Темы: 1
Авто: A6 C5 2.4 BDV 2002
Имя: Сергей
Откуда: Брест
Статус: Не в сети

Сообщение Сергей73 » 16 апр 2015, 08:58

Petrovi4_A5 писал(а):еще бы такую же табличку, как та по дискам по резине заиметь

Можно и по резине:
Вложения
Вес и объём автомобильных шин.pdf
(75.06 KiB) Загружено 142 раз
без разницы откуда растут руки, если они золотые…

Аватар пользователя
bykot
Мастер
Мастер
Сообщений: 2961
Зарегистрирован: 06 июн 2011, 11:34
Темы: 24
Авто: A6 C6 3ТDI ATQ, A4(B6),1.8T,6АКПП
Имя: Максим
Откуда: Минск-Синявка
Контактная информация:
Статус: Не в сети

Сообщение bykot » 16 апр 2015, 09:02

Сергей73, так в шапке она же и есть.
https://www.drive2.ru/r/audi/a6_avant/469035993442288582/

Аватар пользователя
Сергей73
Механик
Механик
Сообщений: 1437
Зарегистрирован: 28 май 2010, 21:33
Темы: 1
Авто: A6 C5 2.4 BDV 2002
Имя: Сергей
Откуда: Брест
Статус: Не в сети

Сообщение Сергей73 » 16 апр 2015, 09:05

bykot писал(а):так в шапке она же и есть

Забыл ;) Думал раз народ просит, значит нету
без разницы откуда растут руки, если они золотые…

Аватар пользователя
Petrovi4_A5
Новичок
Новичок
Сообщений: 17
Зарегистрирован: 01 сен 2014, 21:13
Темы: 0
Авто: Audi A5 3.0 TDI Quattro
Имя: Михаил
Откуда: Минск
Статус: Не в сети

Сообщение Petrovi4_A5 » 16 апр 2015, 12:55

Сергей73 писал(а):
Petrovi4_A5 писал(а):еще бы такую же табличку, как та по дискам по резине заиметь

Можно и по резине:



кому нужна средняя температура по больнице?

Аватар пользователя
mitt1
Водитель
Водитель
Сообщений: 663
Зарегистрирован: 16 фев 2014, 06:48
Темы: 1
Авто: A6 C6 2.0TDI
Имя: Дмитрий
Откуда: Мозырь
Статус: Не в сети

Сообщение mitt1 » 17 май 2015, 20:50

Приношу извинения, если ошибся с темой (перекиньте в нужную если ошибся).
У хорошего товарища на VW установлены вот такие диски c колпачками Ауди.

Сейчас товарищ покупает оригинальные диски VW, а эти отдает мне за бутылку хорошего виски. Знаю только, что они R17.
Подскажите, пожалуйста:
1) на какую модель Ауди устанавливались такие диски,
2) станут ли они на мою А6С6 2,0 tdi 2005 г.в. WAUZZZ4F46N049839
3) каталожный номер этих дисков.
Заранее благодарен.

Аватар пользователя
Властелин колец
Аудивод
Аудивод
Сообщений: 9263
Зарегистрирован: 14 мар 2010, 15:15
Темы: 0
Авто: Audi
Имя:
Откуда: Из самого центра Европы
Статус: Не в сети

Сообщение Властелин колец » 17 май 2015, 20:56

mitt1, чтобы знать станут ли, нужно знать параметры. Они, так же как и оригинальный номер, нанесены на внутренней стороне диска. Пусть товарищь посмотрит/сфоткает и скажет тебе
"Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам."
"Если тебе плюют в спину, значит ты впереди"(с)

Аватар пользователя
mitt1
Водитель
Водитель
Сообщений: 663
Зарегистрирован: 16 фев 2014, 06:48
Темы: 1
Авто: A6 C6 2.0TDI
Имя: Дмитрий
Откуда: Мозырь
Статус: Не в сети

Сообщение mitt1 » 17 май 2015, 22:22

Пока лень снимать. Товарищ сказал, что на следующей неделе придут его диски, вот тогда и снимет. Но я пока зарезервировал его диски себе. :crazy_NG:


Вернуться в «Шины, диски»

Кто сейчас на форуме

Количество пользователей, которые сейчас просматривают этот форум: нет зарегистрированных пользователей и 0 гостей
