Реле свечей накаливания

[Nizik88]

Сегодня провёл эксперимент с датчиком ОЖ. Я в шоке!!! Дело оказалось в датчике ОЖ, который по середине двигателя, левее ТНВД, зелёного цвета с четырьмя контактами, скидываю я значит фишку, и вижу пробитый датчик, без шуток, контакты на датчике все в тосоле!!! Или КЗ было и контактты расплавили гель, и тасол хлынул в фишку, или летом перегрелся, не знаю. Датчик хоть и пробитый но кое как ещё работал, только значения начинались от +15 и выше, по этому свечи не включались, мозги думали, что на улице ещё тепло. Скинув фишку и включив зажигание увидел полный цикл прокала свечей, секунд 12-15, машинка заводится с полоборота Но только проблема осталась, так ка двигатель не видит, что через какое-то время он прогрелся, и обороты всегда на отметке 1100, а так же не работает показатель ОЖ на приборной панели, но это всё устраняется с покупкой датчика за 10 у.е. ,

[serega_lv]

Если все ОК, то при включении свечей просадка идет почти до 10в

при включенных свечах просадка напряжения до 12в, а если 10в то крутить уже нечем

Как только начинаешь заводить свечи оключаются,даже если не ждать пока они прогреются

[zzzoleg]

Друзья, реле включения накала свечей находится над ногами водителя!

Судя по схеме под №34 стоит целых шесть штук реле, место реле 6, слева направо?

Добавлено спустя 2 часа 17 минут:
Да, все верно, оно! Стоит под №202. Проверил путем подачи напряжения на контакты катушки и замера сопротивления на выходящих (или как их там правильно...) контактах. Работает. Свечи тоже проверял путем прямого подключения к клемам аккумулятора, греют. Но при включении зажигания напряжение на свечи не подается (на тесторе горит 0, если свечу вставить в кнездо контакта и корпус подать на "минус" не греется). В чем может быть проблема???

[Игорь]

... при включении зажигания напряжение на свечи не подается ... В чем может быть проблема?

zzzoleg, проблема может быть в ДТОЖ (их на а/м 3 шт.). При одном из вариантов его неисправности ЭБУ двигателя считает, что двигатель прогрет и нет необходимости включать свечи накаливания. Проверить его легко с помощью VAG-COM'а. В полевых условиях можно просто снять разъём с этого датчика (разорвать цепь) и ЭБУ будет считать, что двигатель "холодный" и включит свечи накаливания.

[zzzoleg]

[ В полевых условиях можно просто снять разъём с этого датчика (разорвать цепь) и ЭБУ будет считать, что двигатель "холодный" и включит свечи накаливания.

Спасибо Игорь! А где находится именно "этот датчик" и как он приблизительно выглядит? Ну и заодно где стоят предохранители на свечи накала, что то по движку AEL не нахожу инфы?

[Игорь]

Спасибо Игорь!

Пожалуйста!

... А где находится именно "этот датчик" и как он приблизительно выглядит?

2-ух контактный ДТОЖ ЭБУ двигателя находится слева сверху на переднем фланце водяного патрубка.

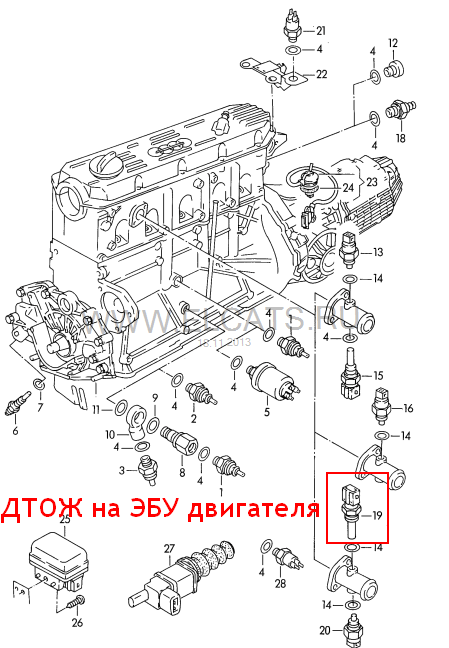

ДТОЖ 035 919 369M ЭБУ двигателя AEL соответствует позиция № 19 на схеме:

[zzzoleg]

Снял фишку с датчика..."не полегчало". Сопротивление датчика 7.8кОм на холодном двигателе. Буду искать предохранители. Спасибо Игорь за схемку, в принципе и так понятно обьяснил, нашел сразу.
Интерестный момент: по некоторым производителям этот датчик позиционируется как "Датчик включения стоп-сигнала" и "Датчик абс" http://www.exist.by/price.aspx?pid=0050 ... 1&Cat=Audi это так, к слову...

[Игорь]

... Интерестный момент: по некоторым производителям этот датчик позиционируется как "Датчик включения стоп-сигнала" и "Датчик абс"

Это давний баян. На форуме неоднократно писали, что нельзя дословно верить указанным на Exist.by и Elcats.ru наименованиям з/ч. Верить можно только каталожным номерам.

[zzzoleg]

Ребята хелп, никак не могу найти предохранители на свечи накала. Под капотом смотрел, под ногами водителя их нет, справа ног пассажира тоже не видно. Может кто сталкивался с ними на двигателе AEL?

[михась]

мужики, доброго дня всем! у меня ваще проблема, все свечи рабочие но греются только три, те которые с водительской стороны, помогите плиз, нихрена не понимаю,

[Игорь]

михась, приветствую вас в Белорусском Audi клубе!


михась, в A6 C4 на 2,5TDi AEL свечи расположены с левой стороны двигателя в один ряд. Нигде больше свечей накаливания, особенно справа нет!

Во-вторых вы в своём профиле указали противоречивую информацию.

Несоответствие данных в профиле одноклубника михась

михась, несоответствие данных в профиле.png (7.74 KiB) 9278 просмотра

У 2,5TDi AEL номер кузова никак не может содержать комбинацию WAUZZZ4BZ*N******. Указанный вами код платформы 4B означает поколение A6 C5, в котором уже не было двигателей R5 2,5TDi, а появились V6 2,5TDi.

В-третьих михась, если у вас вопрос по A6 C5 V6 2,5TDi - то задавать его целесообразнее в профильном разделе Модели Audi » Audi A6 » C5 » Электрооборудование.

[михась]

игорь спасибо за помощь, у меня а6с5 2.5тди может когда регистрировался что не так написал,

[analnipirat]

Друзья такая проблема, что бы свечи накаливания включились машине нужно простоять чуть ли не 8 часов, в сильный мороз 5, только после этого включаются на полный цикл,в чем может быть беда?

[Игорь]

analnipirat, прежде всего нужно проверить работу ДТОЖ, дающего данные для ЭБУ двигателя. Вопрос в их достоверности (сопротивление могло сильно уменьшиться) и в этом можно убедиться с помощью компьютерной диагностики.

С другой стороны, чтобы говорить о температуре нужно указывать её значение, а слова много или мало ни о чём не говорит. Включение свечей (да или нет и продолжительность работы) накаливания зависит от температуры двигателя непосредственно перед его запуском.

[analnipirat]

ДТОЖ который спереди, в патрубке стоит?

Пожалуйста, цитируйте только самое важное и необходимое, тем более при ответе на предыдущее сообщение.
Игорь.

[Игорь]

analnipirat, да, на фланце спереди сверху под № 19. Снизу ДТОЖ на панель приборов.

[analnipirat]

analnipirat, прежде всего нужно проверить работу ДТОЖ, дающего данные для ЭБУ двигателя. Вопрос в их достоверности (сопротивление могло сильно уменьшиться) и в этом можно убедиться с помощью компьютерной диагностики.

померил сопротивление на холодную 2.4 кОм на теплую 600 Ом.

[Игорь]

… на холодную

… теплую

Это сколько в градусах Цельсия была в обоих случаях? analnipirat, поищите таблицу соответствия сопротивления датчика от температуры. У меня под рукою её нет.

[analnipirat]

по температуре все сходиться, получается 20 градусов на холодную 80 на горячую, может дальше куда смотреть и ДТОЖ я в том году менял(забыл просто).

[Игорь]

analnipirat, при +20°С свечи накаливания не должный включаться. И даже при +15°С они не должны включаться.
