Развлекухи выходного дня ― меняем батарейку в телефоне

Юра 80 · Сообщение **Юра 80** » 25 ноя 2012, 12:25

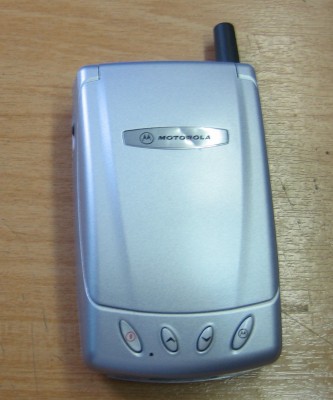

Есть у меня симпатишный телефон - Motorola Accomply 008, хвастался им уже как-то

В качестве летнего телефона выходного дня - очень, очень приятен. Звонит громко, слышно по нему шикарно.
Один минус - аккумулятор его как бы уже совсем плох - годы. Т.е. при достаточно пассивном пользовании - до вечера не дотягивает. Натыкался когда-то на информацию о том, что внутри аккумулятора оригинальной формы обычно стоит какой-нибудь массовый элемент (аккумуляторный) и его можно заменить. Почему бы не попробовать?

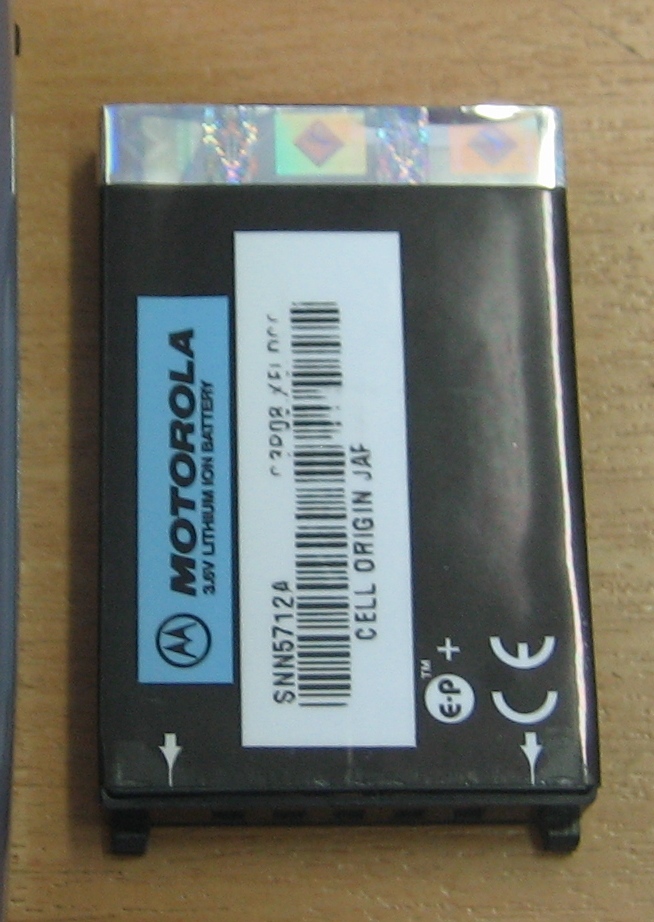

SNN5712A - оригинальный аккумулятор на этот девайс. Не использовался нигде, кроме этого телефона.

Представляет из себя прямоугольную коробочку, одна из стенок которой заклеена наклейкой с фирменной маркировкой.
Аккуратно отдираем

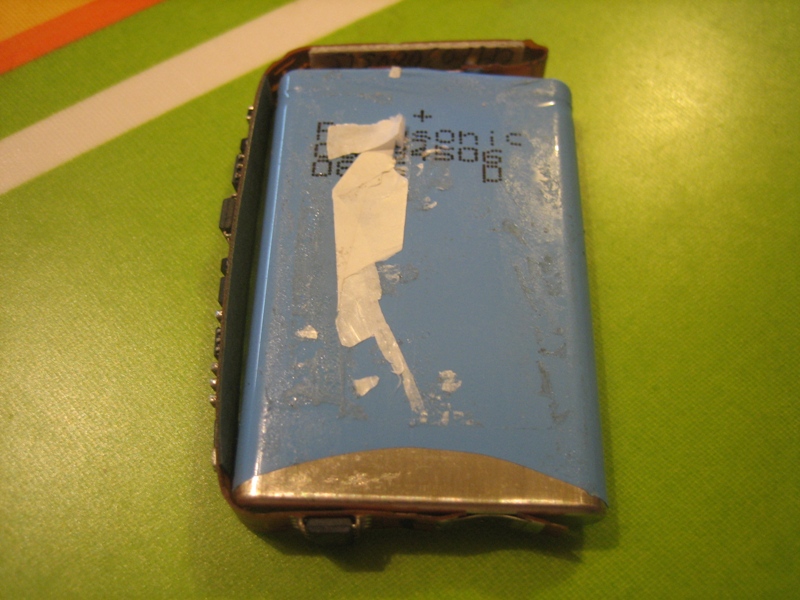

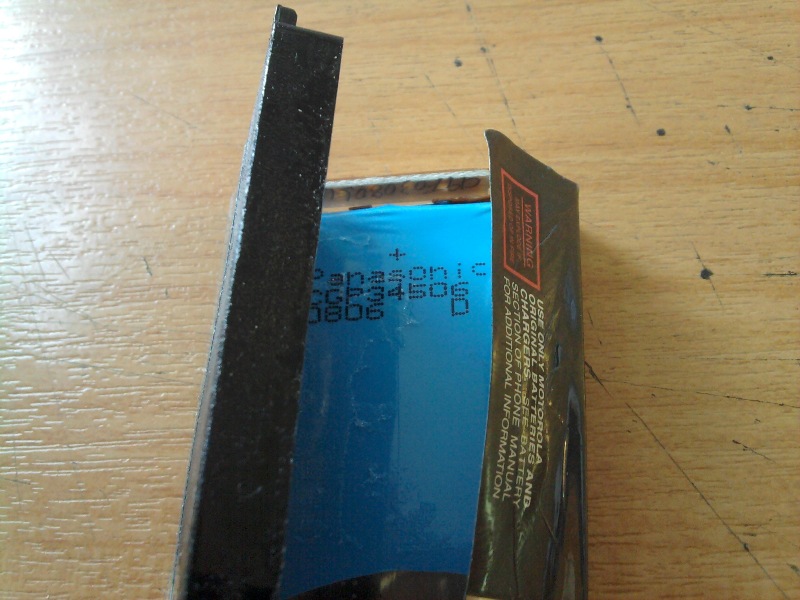

Внутри - элемент от Panasonic cgp34506 и контроллер.

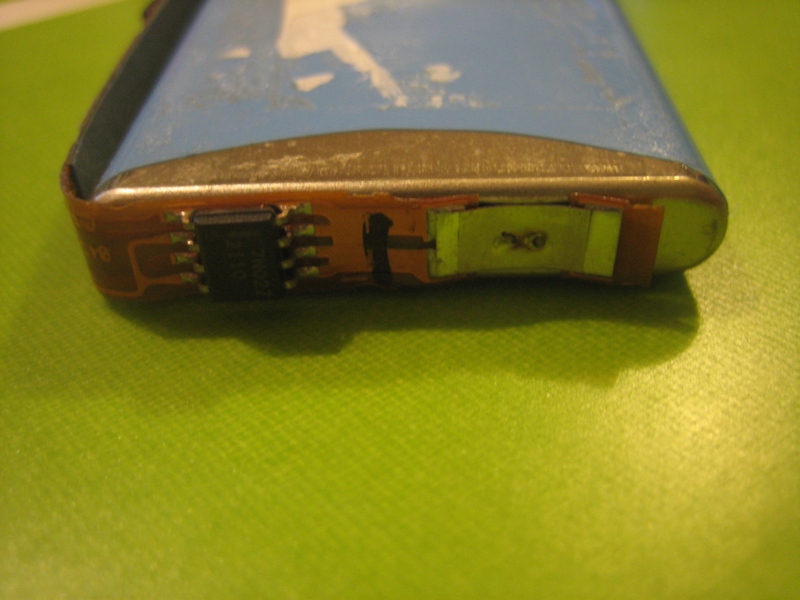

Контроллер точечной сваркой кстати соединен.

В домашнем хозяйстве приборов, способных это сделать, у меня нет. Но нас это пока не останавливает.
Идем с этим счастьем туда, где продают аккумуляторы для мобилок. Меня занесло на радиорынок.

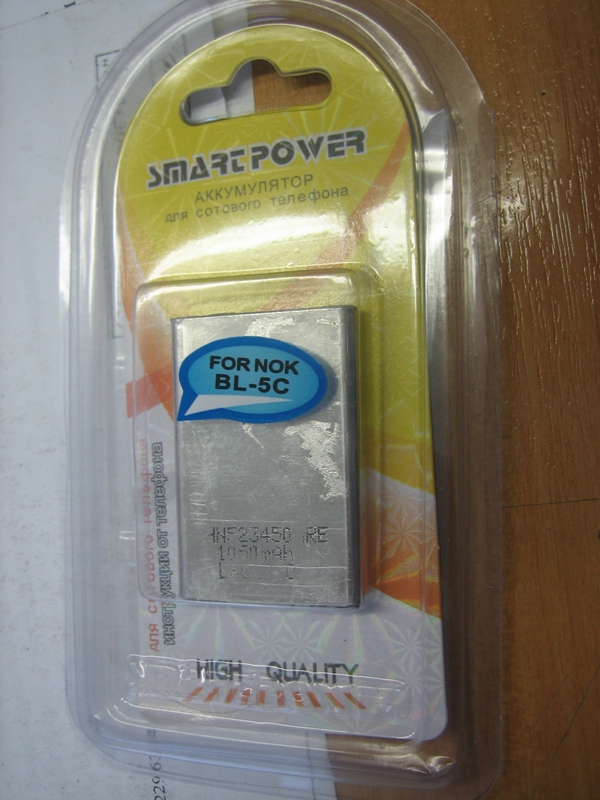

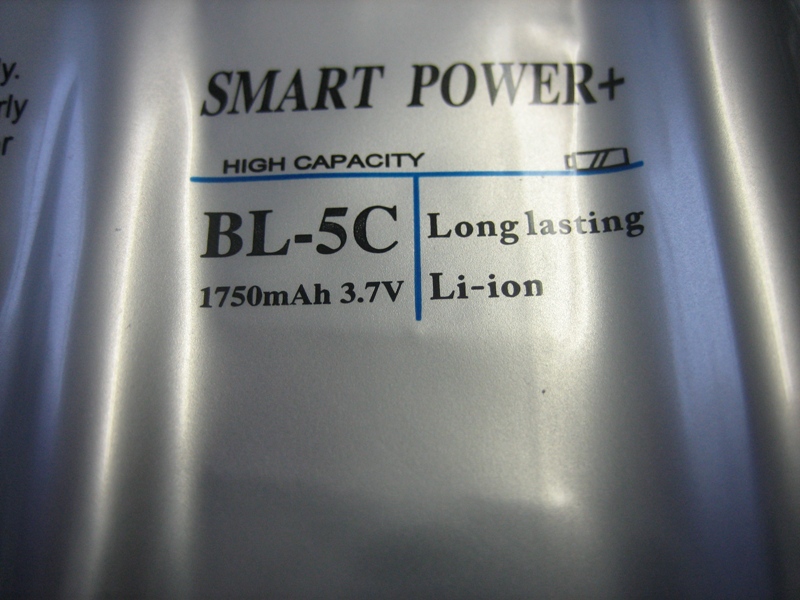

В ларьке, где оба продавана были несколько не славянской национальности, мне был предложен, как подходящий по размеру, аккум для Nokia - BL-5C, производства престижной фирмы Smart Power+ емкостью аж целых 1750мА Сорок пять тыщ :stars:

Разбираем.
Нужно точно так же, как с предыдущим - снять наклейку по периметру.
Наклейка

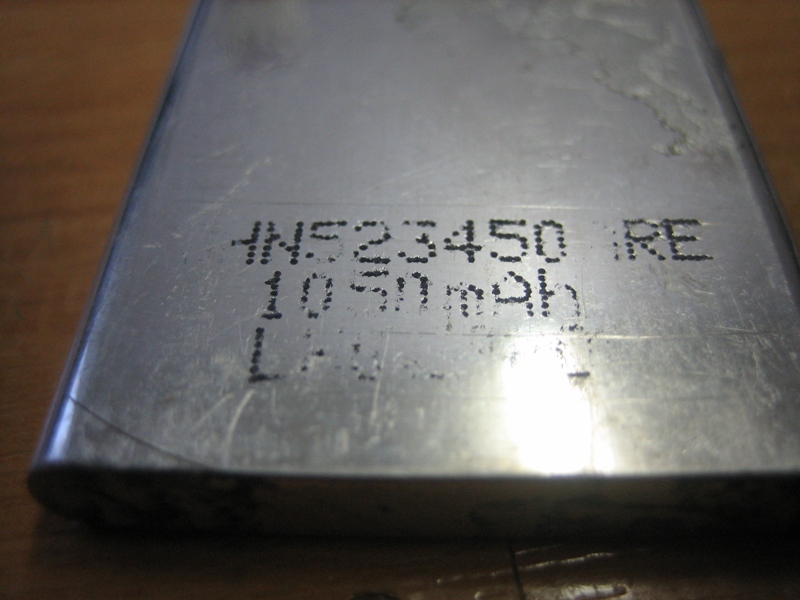

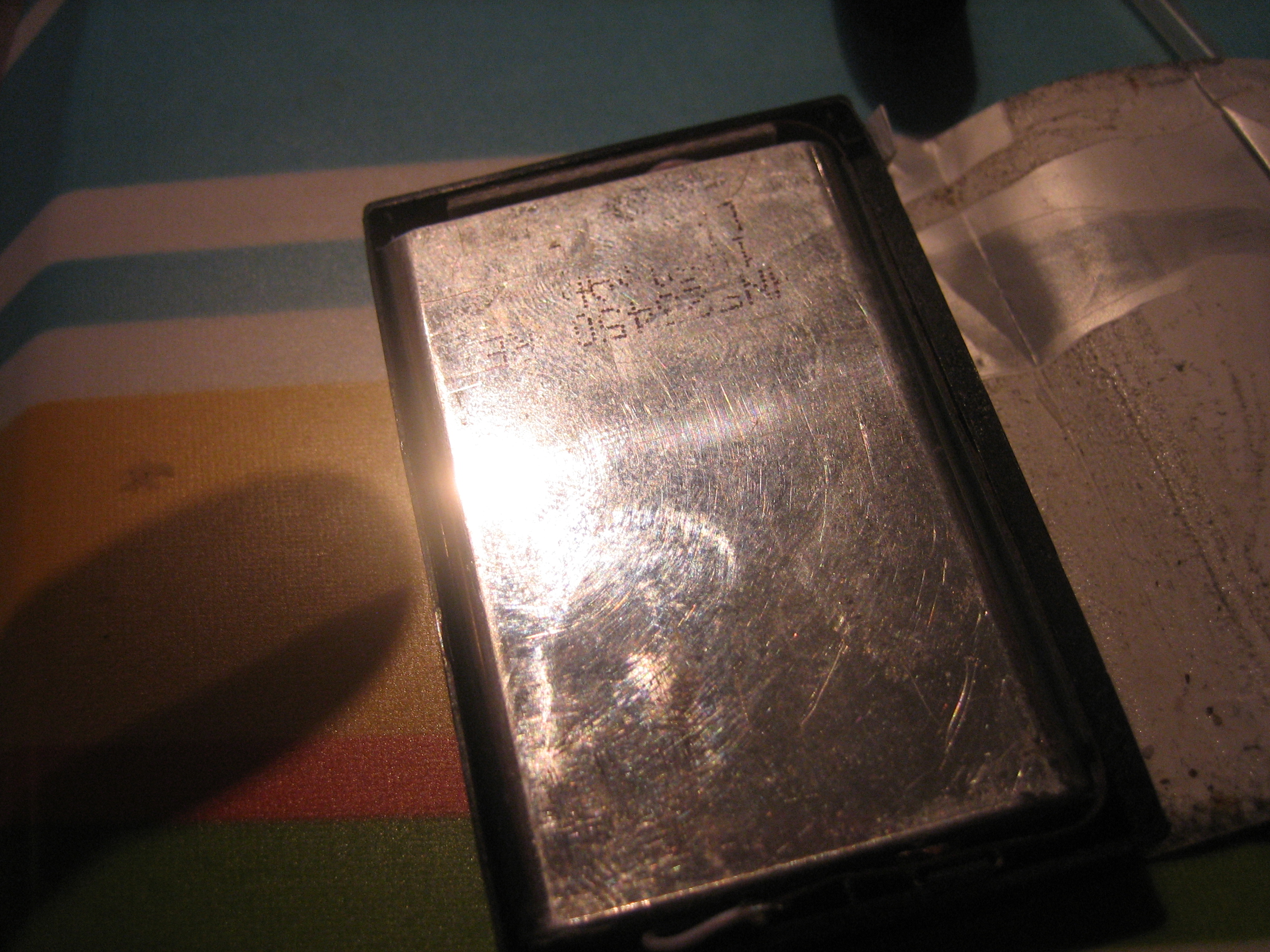

Под наклейкой - аккумулятор точно такого же размера, как мне нужен.

Правда от емкости, заявленной производителем и продавцами осталось чуть больше половины :hahaha:

: IMG_7116.JPG (29.84 KiB) 2907 просмотра

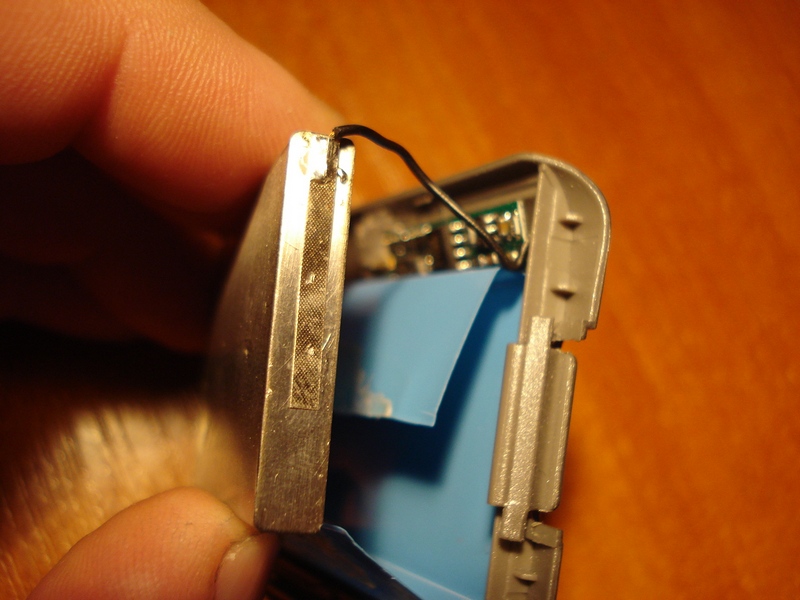

Собираем все вместе. К контактам аккумулятора паял монтажный провод с фторопластовой изоляцией (маркировку не помню, давно я не по этим делам). Так конструкция получилась не такой жесткой (что удобно для вставки в корпус) Перед пайкой СЛУЧАЙНО заметил, что полярности на новом и старом аккумуляторе разные - у одного минус на корпусе, у другого - плюс. Спаял правильно. Вставил в корпус от мотороловского аккумулятора,

вернул наклейку на место.
Вставил в телефон, поставил на зарядку. Все вроде все работает. Завтра на продолжительность буду тестить.

Остерегайтесь аккумуляторов Smart Power!

popov_ · Сообщение **popov_** » 25 ноя 2012, 12:30

очумелые ручки :hahaha:

...познавательно :good:

Юра 80 · Сообщение **Юра 80** » 25 ноя 2012, 12:37

Ну нравятся мне старинные телефоны

Хочу стартак черный еще

Pan Alex VANGELIS

Хорошо, а как насчёт переустановки аккумуляторного элемента на вот таком аккумуляторе-крышечке в одном лице?
А ну его... Пойду разбирать! Ломать - не строить!

Юра 80 · Сообщение **Юра 80** » 25 ноя 2012, 15:05

Alex VANGELIS писал(а):Пойду разбирать!

фоткай - интересно глянуть будет

Pan Alex VANGELIS

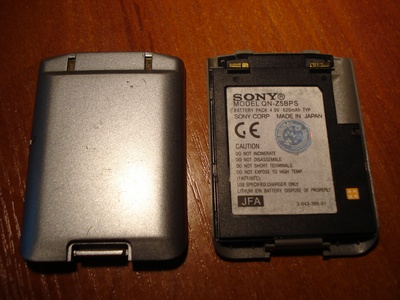

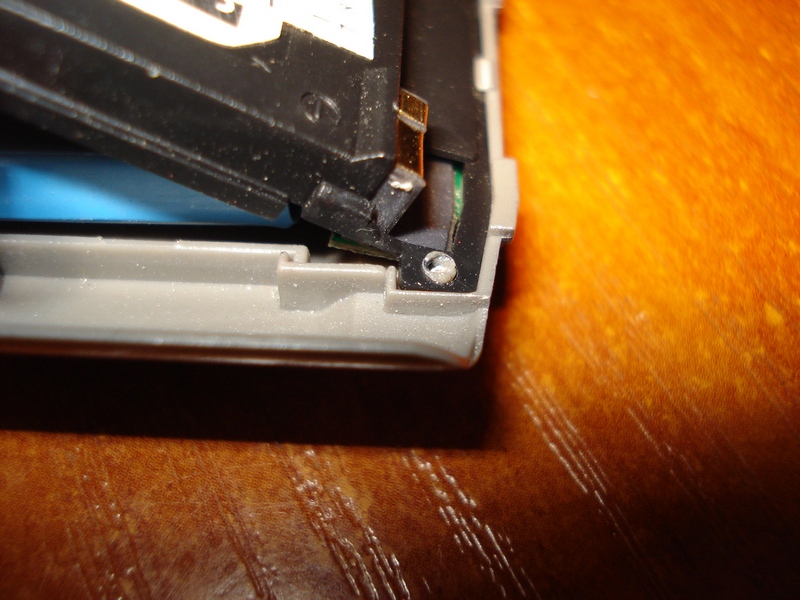

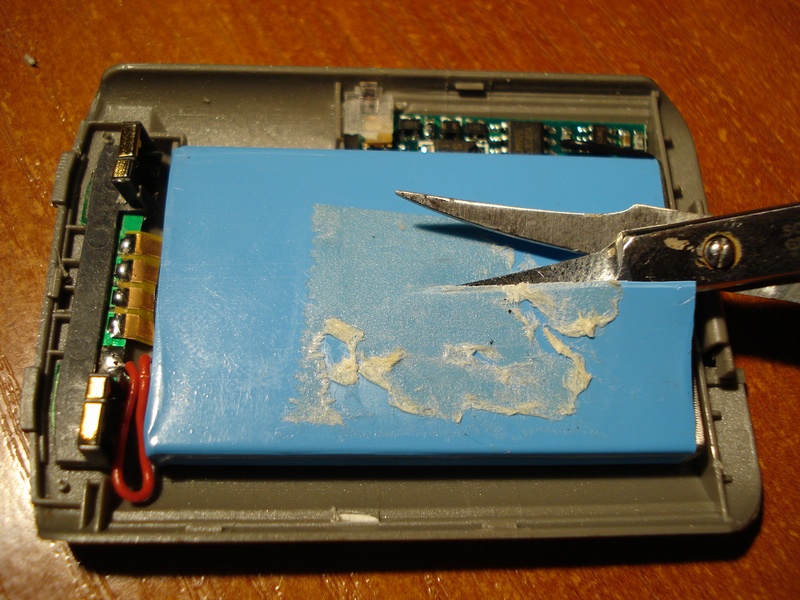

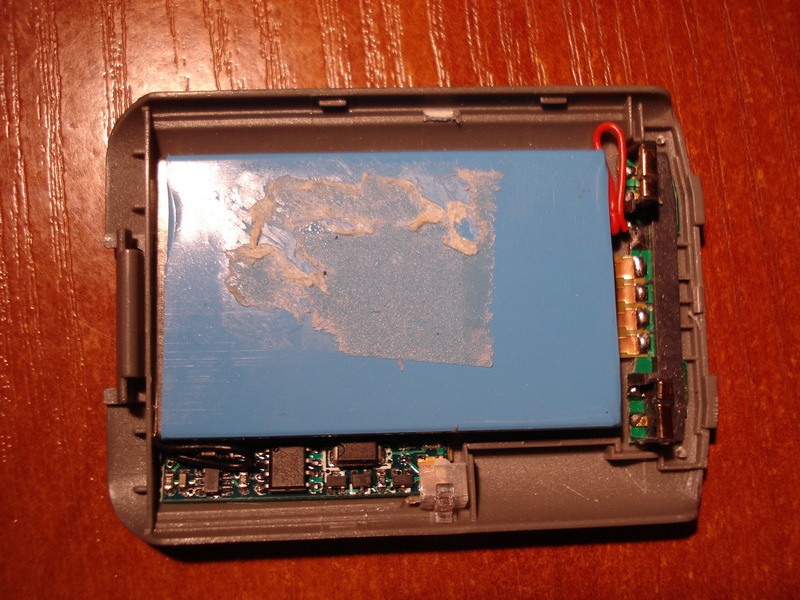

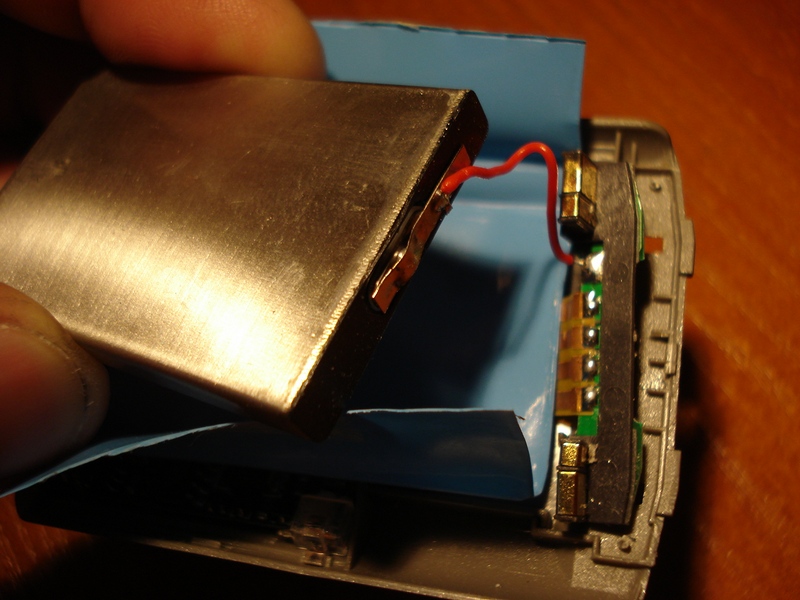

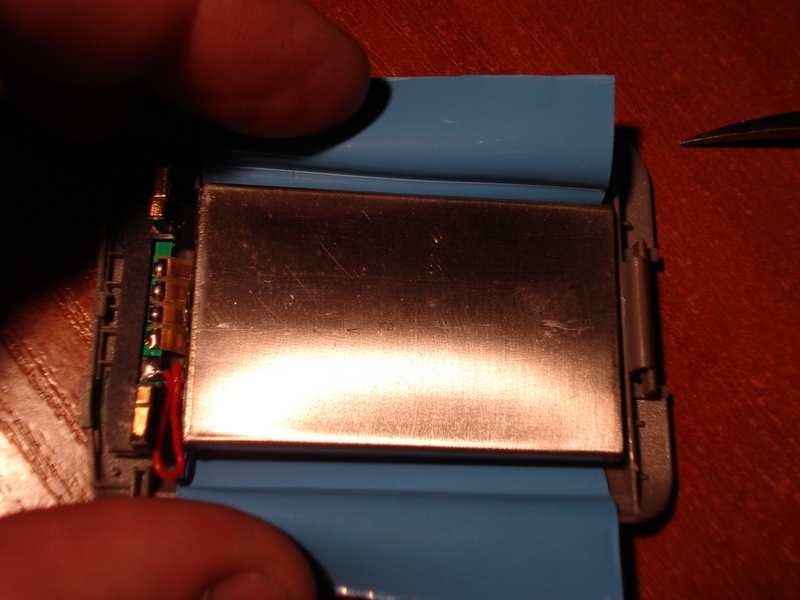

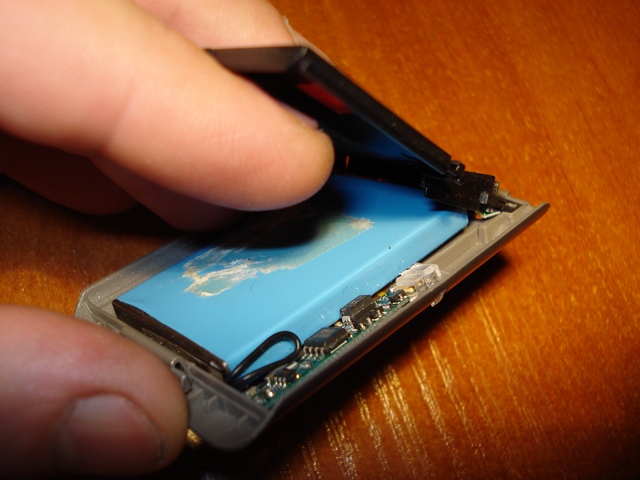

Разборка батареи от Sony Z5 (телефон 2000 года)

: 444 060.jpg (61.08 KiB) 2881 просмотра

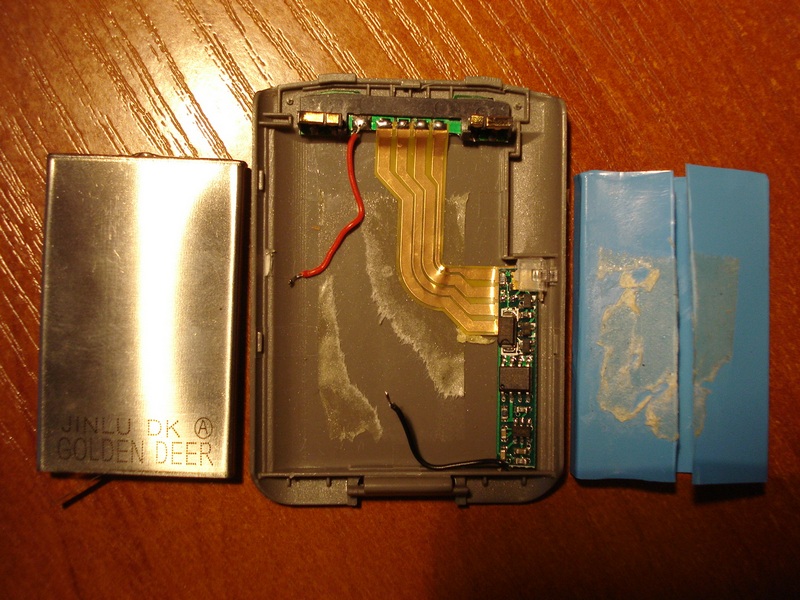

Итак, как вывод! Разобралось достаточо легко (сам удивился, что до этого раньше не додумался). Наименование батареи и его номинальность не просматриваются (просто нет), а надпись Jinlu DK Golden Deer скорее всего некий производитель. Реальный размер литиевого элемента 47х29х4мм. Быстренько пробежался по инету и нашёл информацию, что батарея здесь на 630мА и люди некоторые ставили в этот телефон литиевый элемент от Ж70 на 800мА. (теперь буду смотреть, что такое Ж70 и не устарел ли он сам за этот промежуток времени...)

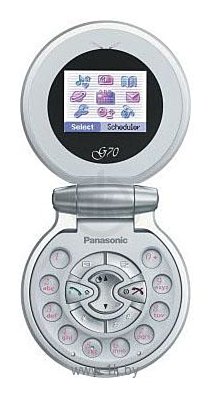

Ж70 - Панасоник G70 что-ли? Это вот такая бабская хренотень 2004 года?

Представляю, что под это редкий девайс тоже уже трудно батарею найти...

Юра 80 · Сообщение **Юра 80** » 25 ноя 2012, 17:51

Alex VANGELIS, размер элемента в нокиевской батарее - 6x34x50. Я это к тому, что когда соберешься искать замену - нокиевский BL-5C тебе не подойдет. Я бы взял в руку элемент и пошел бы с ним искать близкий по размеру аккумулятор к сотовику или видеокамере или фотику. Вот нашел по размерам батарей подборку

Кста, элемент, который у меня стоял - Panasonic cgp34506 имеет размеры 6x34x50 - т.е. в маркировке элемента скрыты его размеры - ширина-длина-толщина

Добавлено спустя 2 минуты 36 секунд:
Классный телефон кста! :good:

Pan Alex VANGELIS

На прилагаемом тобой сайте я полазил... Но там не у всех батарей указаны размеры, а потому выбрал только часть тех батарей, которые указывали свои размеры (может кому и пригодится), я так там ничего для себя не нашёл,а толщина 4мм для литиевого элемента так вообще , наверное, редкость.

Motorola BC60
• Габариты 44.90 x 37.70 x 6.70 мм
Motorola BC50
• Габариты 45.20 x 37.30 x 4.70 мм
Motorola BK60
• Габариты 44.95 x 33.70 x 7.80 мм
Характеристики Motorola BQ50
• Габариты 54.05 x 35.70 x 4.50 мм
Motorola BR50
• Габариты 49.60 x 33.20 x 5.10 мм
Motorola BT50
• Габариты 54.05 x 35.70 x 4.50 мм
Motorola BX40
• Габариты 47.45 x 36.60 x 4.55 мм
BC70
размеры 45x37x6мм

Мото v300, v400, v500, v525, v600
размеры 35x57x5мм

BK60
Модели:L7/L7e/L9/L7i
Размеры:45x36x4мм

Юра 80 · Сообщение **Юра 80** » 25 ноя 2012, 19:41

размер 29 - вроде как еще реже встречается

ETI · Сообщение **ETI** » 25 ноя 2012, 20:30

Alex VANGELIS писал(а):Ж70...Панасоник G70 что-ли?

Саша, это скорее всего Sony J70

Юра 80 · Сообщение **Юра 80** » 28 ноя 2012, 21:23

Юра 80 писал(а):Все вроде все работает

Отпахала новая батарейка с первой зарядки два с половиной дня. В обычном моем режиме. В обед симку достал из телефона - но он еще не отключился

Отличный результат!

Властелин колец

Юра 80 писал(а):производства престижной фирмы Smart Power+ емкостью аж целых 1750мА Сорок пять тыщ

след. раз позвони мне, я тебе таких бесплатно дам

Юра 80 писал(а):мне был предложен, как подходящий по размеру, аккум для Nokia - BL-5C

надо было брать BL-6C, там емкость больше, но он и толще

Юра 80 · Сообщение **Юра 80** » 30 ноя 2012, 07:00

Властелин колец писал(а): BL-6C, там емкость больше, но он и толще

я ж как бы размерами ограничен - мне его в родной корпус вставить нужно. Эксперимент удался - батарейку в телефоне можно заменить. Еще вот до стартака доберусь своего на днях

Stalker · Сообщение **Stalker** » 12 дек 2015, 17:35

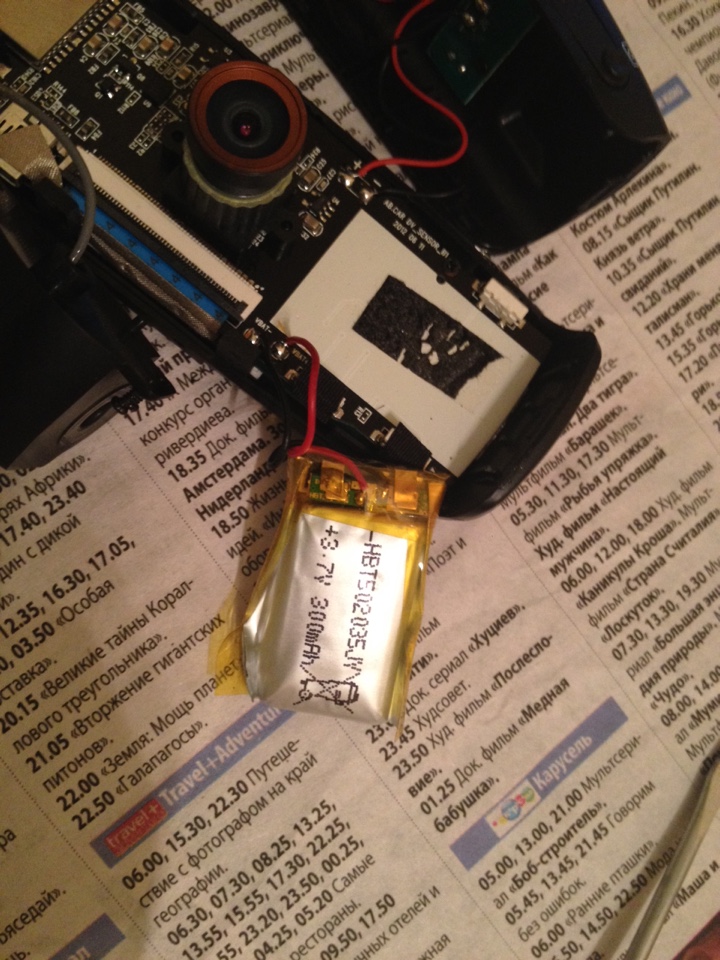

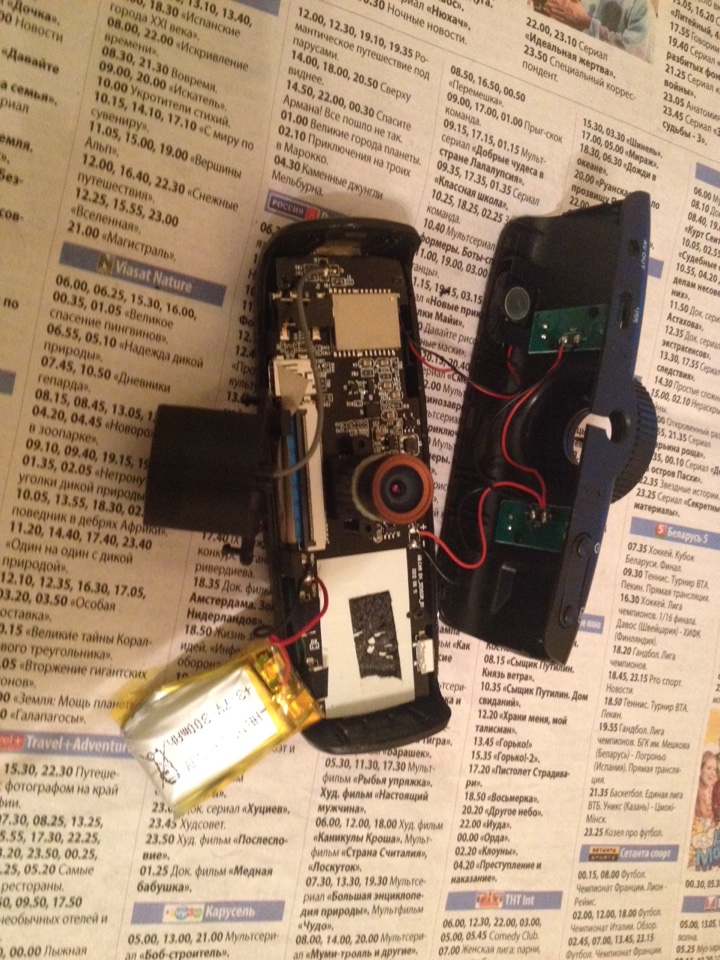

Кто бы помог перепаять батарейку в видеорегистраторе? А заодно кто подскажет где у нас её купить, али не вариант т.к. ждать долго не хочется.

Сообщение **Rezaka™** » 12 дек 2015, 18:31

Stalker, мне кажется у меня должна быть на офисе такая, покупал родственнику, перепаял, а дело не в батарейке оказалось

вот его родная (почти новая) и осталась, если не выкинул.

Stalker · Сообщение **Stalker** » 12 дек 2015, 18:51

Вова глянь пожалуйста, чуть что перекуплю у тебя её.

Юра 80 · Сообщение **Юра 80** » 12 дек 2015, 21:29

Rezaka™, за сколько денег брал? И где?

Отправлено спустя 2 минуты 6 секунды:

Stalker писал(а):Источник цитаты А заодно кто подскажет где у нас её купить

на радиорынке, в жданах. Но может у mr.Rezaka™ есть место кошерней :crazy_NG:

Kolyaknyaz · Сообщение **Kolyaknyaz** » 12 дек 2015, 21:33

Я себе менял такую, заказывал с али, приехала быстро, но сейчас на носу праздники, доставки будут очень долгие...

Сообщение **Rezaka™** » 12 дек 2015, 21:52

Stalker писал(а):Источник цитаты чуть что перекуплю у тебя её

Подарю если найду.

Юра 80 писал(а):Источник цитаты за сколько денег брал? И где?

На ebay за 5$ где-то.

Властелин колец

Stalker, какие размеры акб? есть на 600-700mah
