Простой пробник для проверки лямбды.

[hrak]

Предлагается совсем несложная схема пробника для проверки напряжения с лямбда-зонда. В основе - микросхема индикатора уровня напряжения, типа LM3914. На Ждановичах такой чип можно приобрести где-то за 15.000 - 20.000 тысяч рублей. Можно его заказать через интернет-магазин радиозапчастей (например, через "ekit.by") вплоть по почтовому переводу.

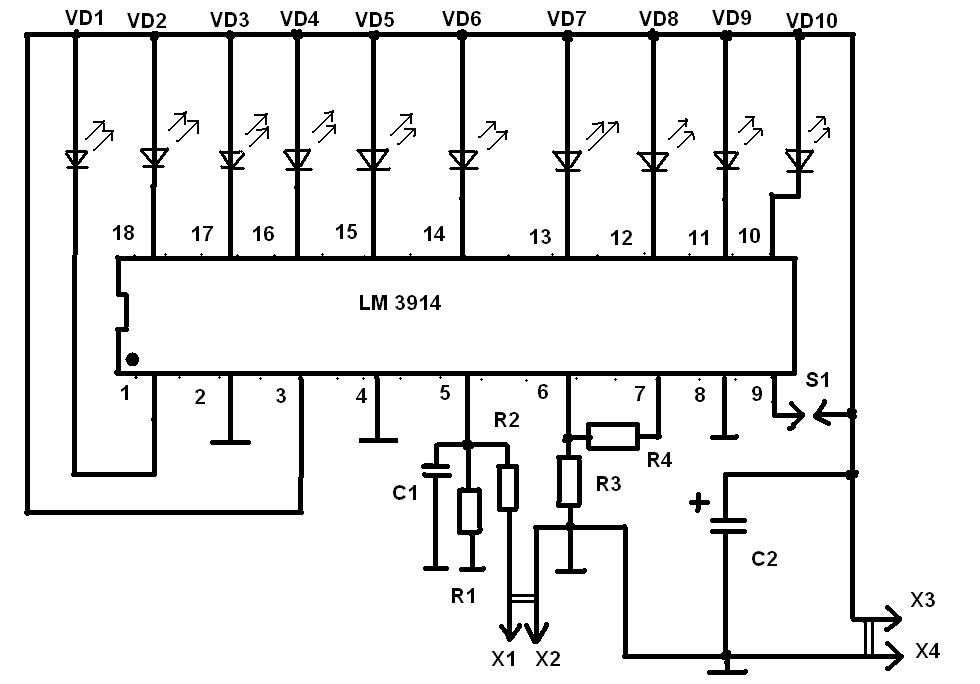

Еще понадобятся 10 трехвольтовых светодиодов (можно и 5-ти вольтовых, "советских типа АЛ307", но от напряжения зависит яркость свечения прибора), 4 резистора, 1 электролитический и 1 простой конденсатор. Ниже прилагается схема.
Номиналы резисторов - R1 100kOm, R2 - 51kOm, R3 - 330 Om, R4 - 1kOm
Конденсатор С1 - 0,1 мКф. Конденсатор С2 - 100,0мКфх10В
Перемычка "S1" согласно даташиту на LM3914 - выбор режима работы индикации: светящийся столб или бегущая строчка. (Сразу скажу, мне был удобен 1 вариант). Разъемы Х1 и Х2 - на щупы для лямбды, причем Х2 лучше сделать ввиде зажима "крокодил". Х3 - "плюс" питания, Х4 - "минус". Питание лучше осуществлять от двух батареек типа "АА". Но если не долго пользоваться, то сгодится и литиевая батарея типа "CR2032" (такие еще в материнских платах компьютеров ставят на часы и память BIOS).
Пробник показывает напряжение от 0,2 до 1,1 Вольта - что может послужить индикатором выходного сигнала с лямбда-зонда.

[Юра 80]

дополню немного

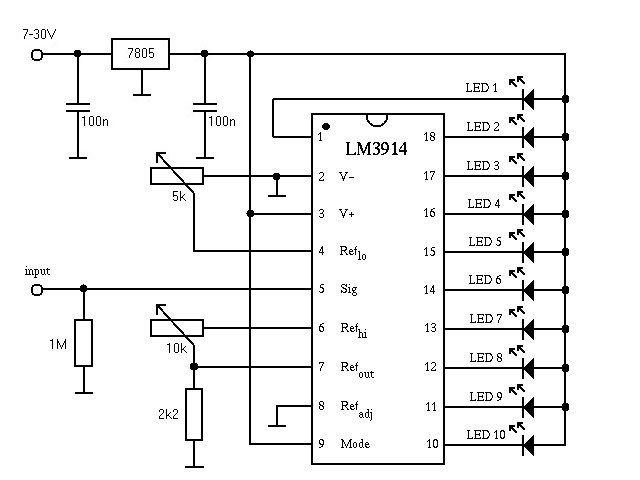

Если добавить стабилизатор - то можно смело устройство наглухо в машину инсталлировать.

Альфометр 101.jpg (36.11 KiB) 2645 просмотра

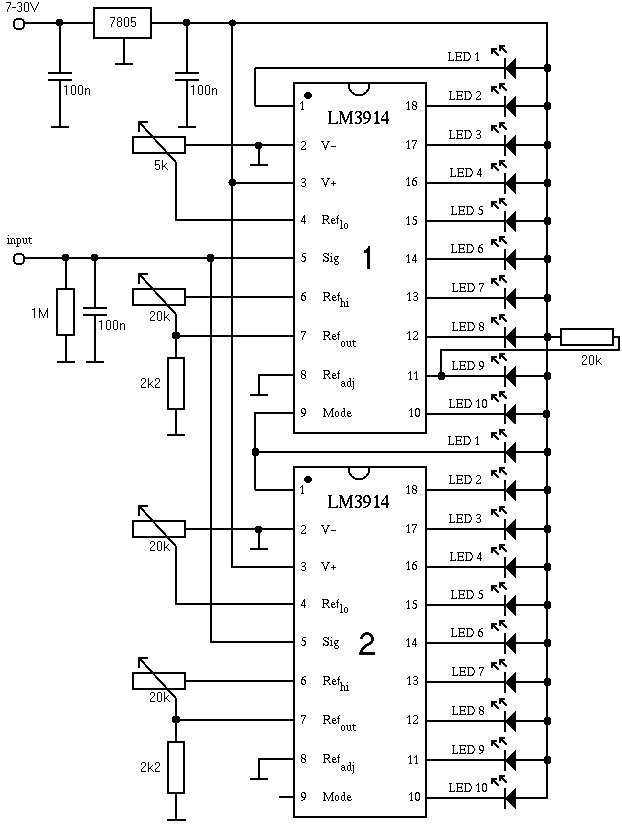

а если десятка светодиодов мало - их кол-во можно увеличить - только кол-во микросхем тоже увеличивается.

если лень рассыпуху собирать - можно мастекит готовый купить и его мучать.

[DIA]

Если добавить

А если добаить делитель на входе и перелючатель то можно точно знать сколько напяжения в сети автомобиля, но это так пробники но иногда очень нужны на скорую руку, а вот закваска поинтересней http://powergraph.ru/, я юзал переделывал звуковуху для измерения постоянки, делал датчики для измерения высоковольтной части итд, 90% неисправностей на моновпрысках да и на более современных системах при помощи этого девайса было устранено где ваг ком ничего не находил. Да это програмное обеспечение поддерживает звуковуху и на холяву.

[Bill Humble]

Тут как всегда проблема - в отсутствии сил это все начать. А так на втором десятке двадцать первого века электронных игрушек наделали столько, что можно и бортовой осциллограф собрать из говна и палок ардуины и нокии 3310.
[youtube]GAdRuPFWOPg[/youtube]

[Юра 80]

в отсутствии сил это все начать

то, что hrak выложил - без проблем на коленке делается.
то, что DIA - тоже как бы из любого беушного старинного первого пня.
А ардуино - значительно более специфический ништяк
