Чертежи съёмников. Приспособления для ремонта. Инструмент.

buntov · Сообщение **buntov** » 22 мар 2014, 22:41

Наткнулся на просторах интернета на очень полезную тему когда искал чертеж съемника шаровых опор! Не смог пройти мимо.
Предлагаю в этой теме делиться чертежами и эскизами приспособлений для ремонта авто. Ведь часто на форуме спрашивают эскиз того или иного приспособления.
Думаю было бы удобно в одной теме собирать все эскизы.
Вот ссылка на эту тему (не знаю как ее красиво вставить, поправьте) http://auto.bezmani.ru/topic350.html

Я нашел что искал. А так же подметил то, что и не искал.

"Чертёж универсального винтового съёмника шаровых опор."

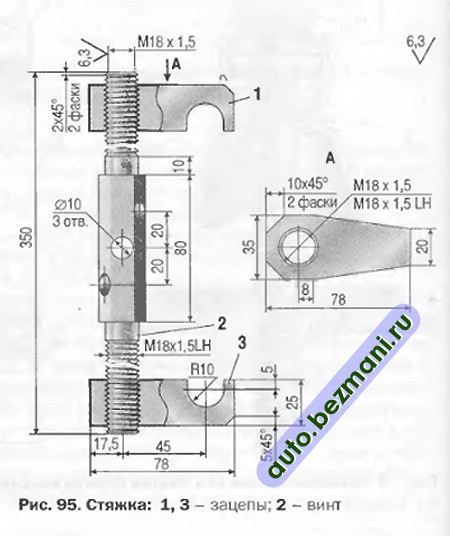

"Чертёж стяжек пружин передней и задней подвесок."

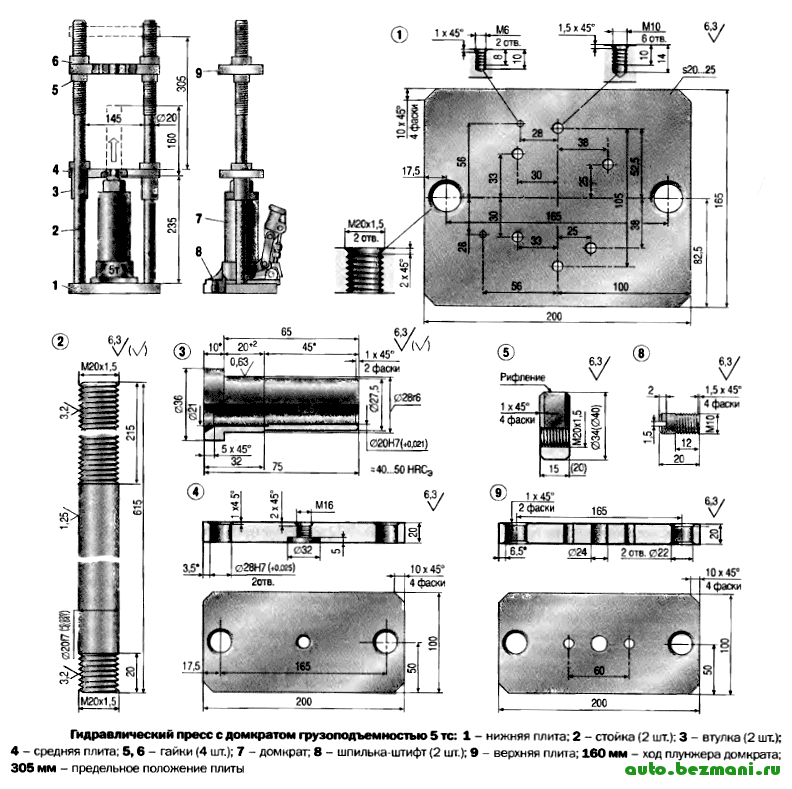

"Чертёж самодельного гидравлического пресса с домкратом "

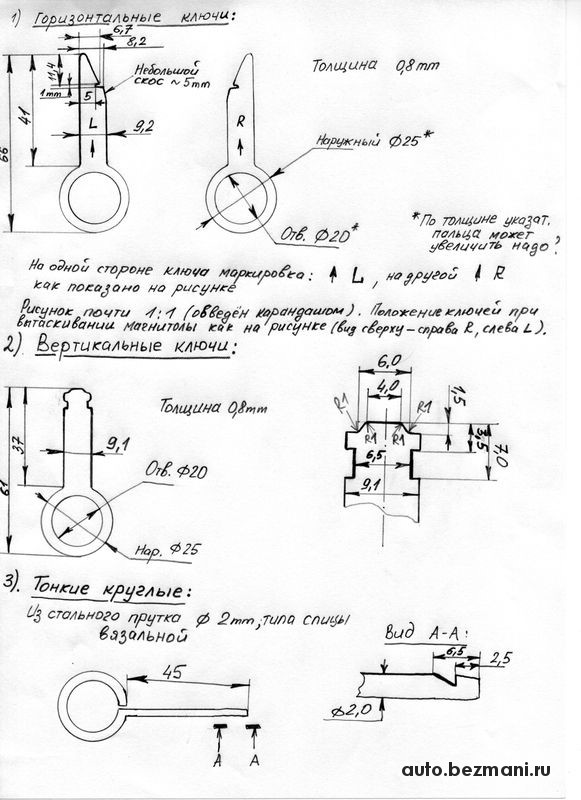

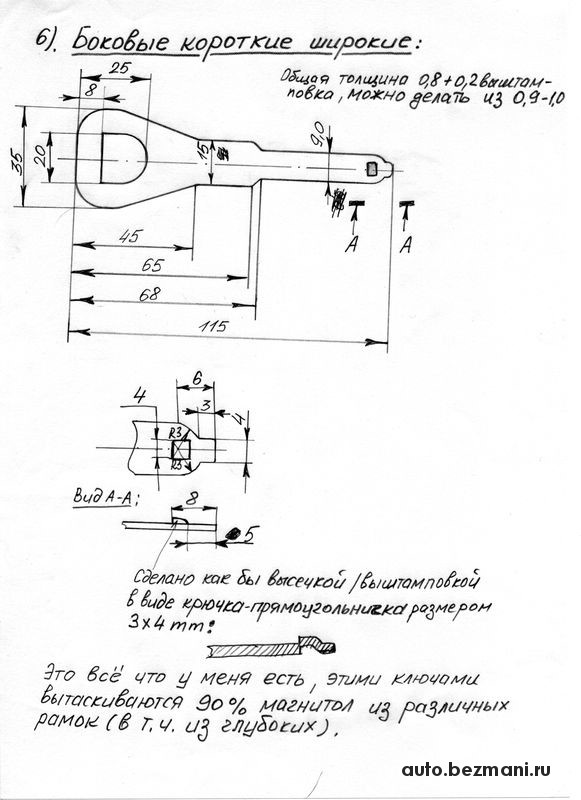

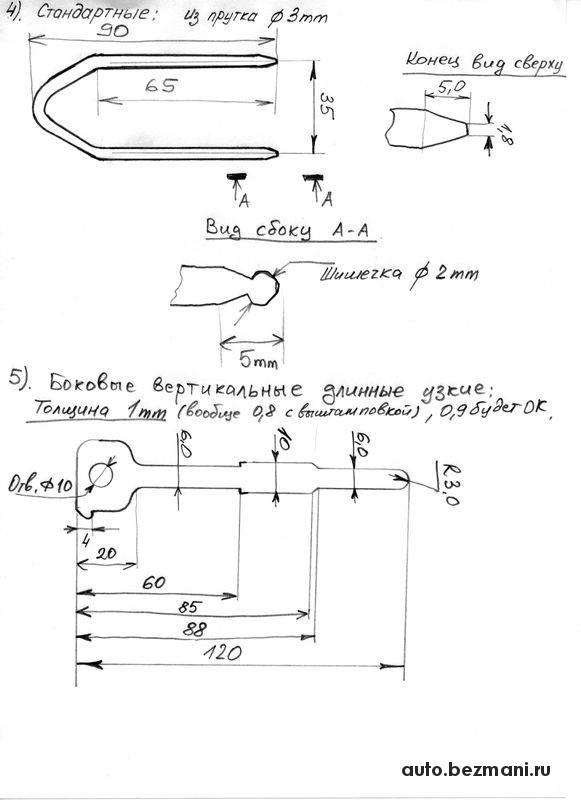

"Чертежи ключей для снятия автомагнитол"

Pank · Сообщение **Pank** » 23 мар 2014, 21:03

buntov,

хорошая тема

Санек · Сообщение **Санек** » 24 мар 2014, 00:30

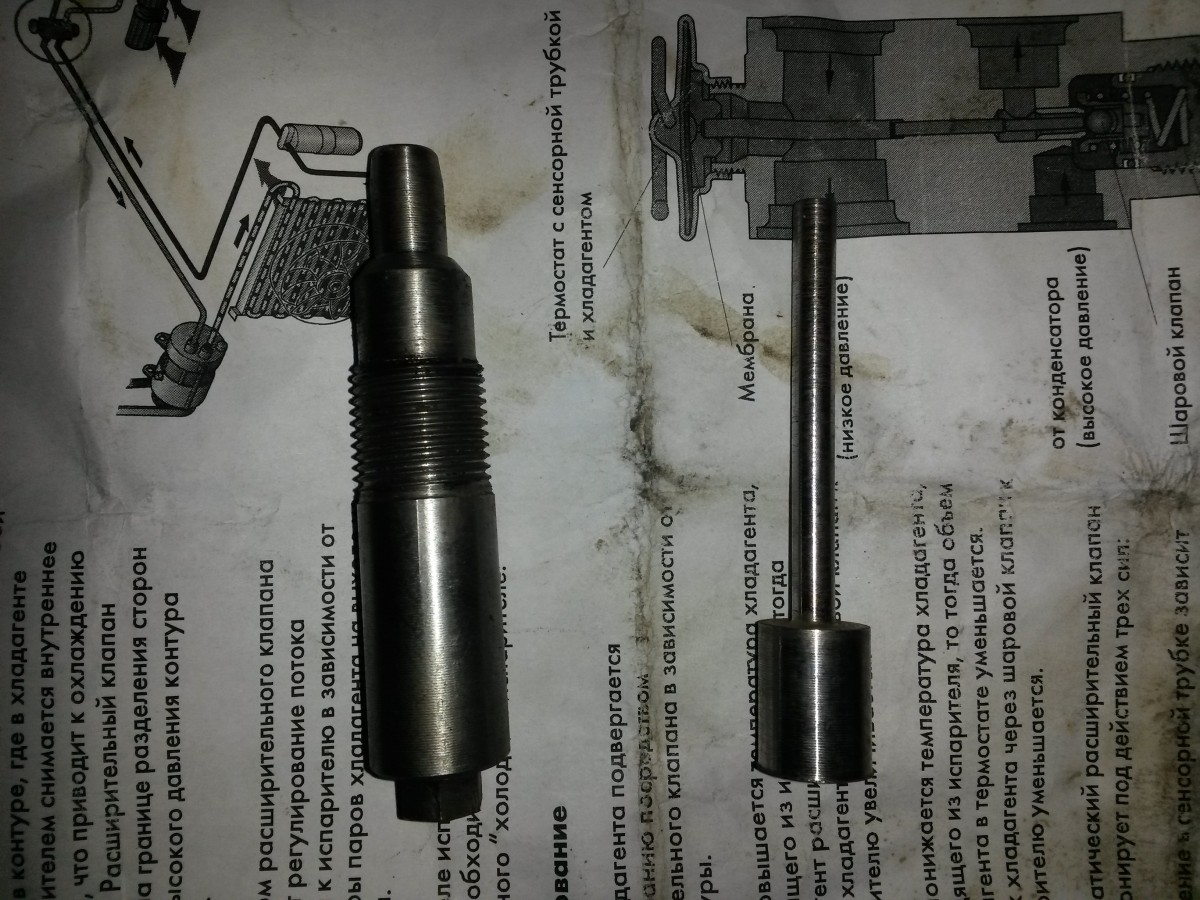

Фиксатор коленвала

Добавлено спустя 20 минут 1 секунду:
Позже выложу чертеж фиксатора ТНВД

buntov · Сообщение **buntov** » 24 мар 2014, 15:04

Интересует схема с размерами "линейки" и болта фиксации ТНВД для замены ремня ГРМ на 1.9 тди.
Когда-то натыкался на форуме теперь не могу найти.

: 449016399.jpg (9.77 KiB) 24343 просмотра

Санек · Сообщение **Санек** » 20 апр 2014, 14:45

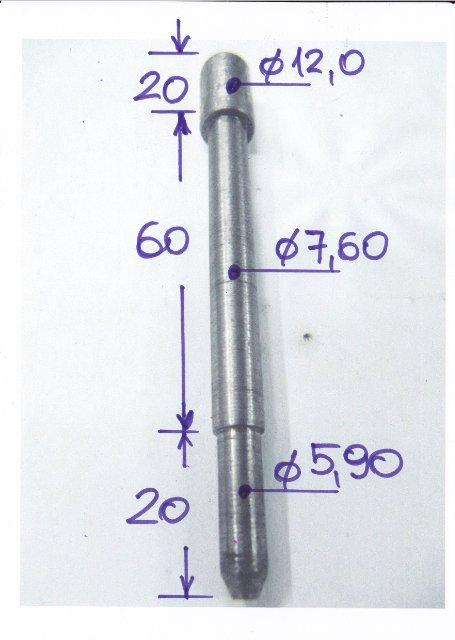

Фиксатор ТНВД. Диаметр 6 мм, длина фиксатора без головки 60 мм...головку делаем произвольную

Добавлено спустя 5 минут 31 секунду:

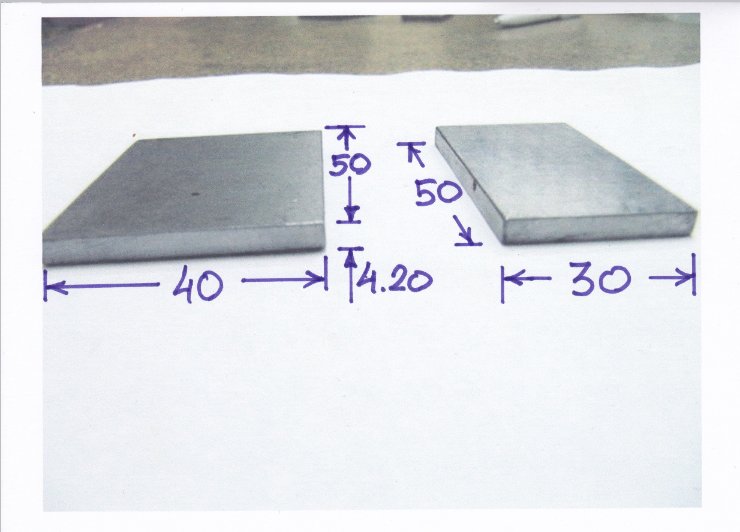

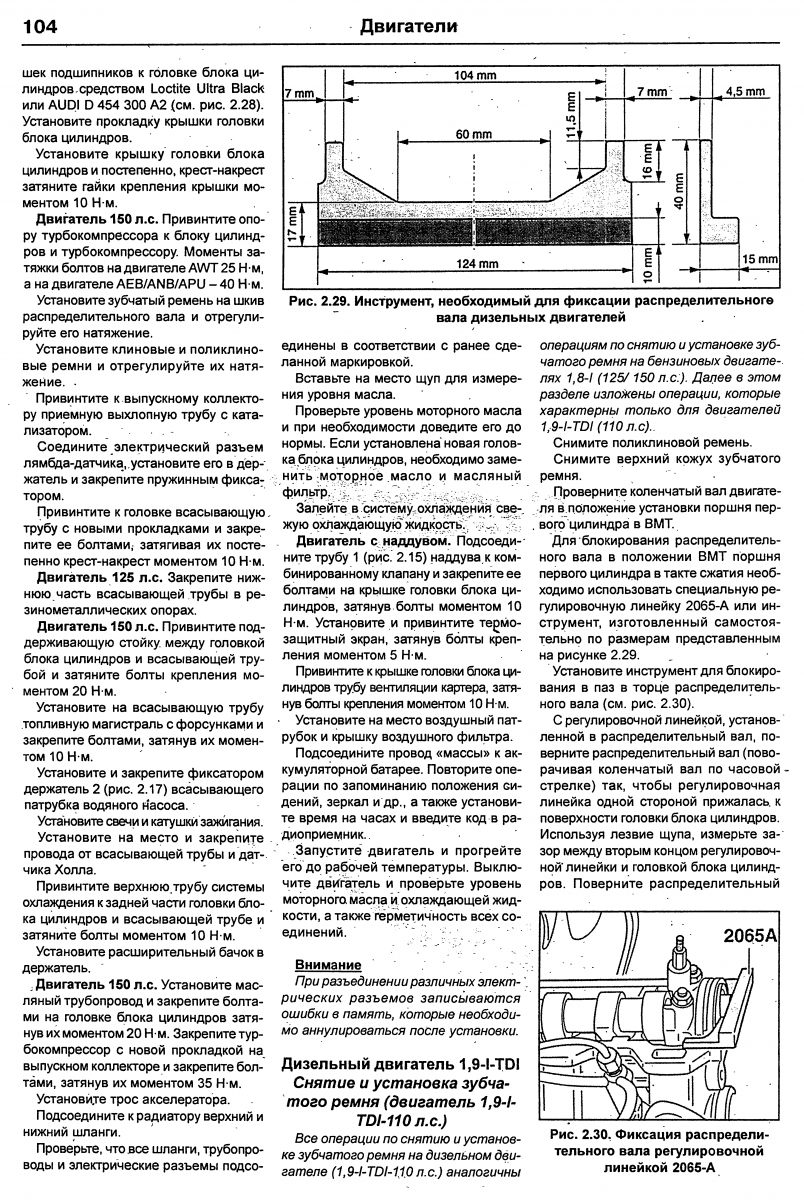

buntov, по твоему вопросу нашел только планку для фиксации распредвала

Добавлено спустя 3 минуты 30 секунд:

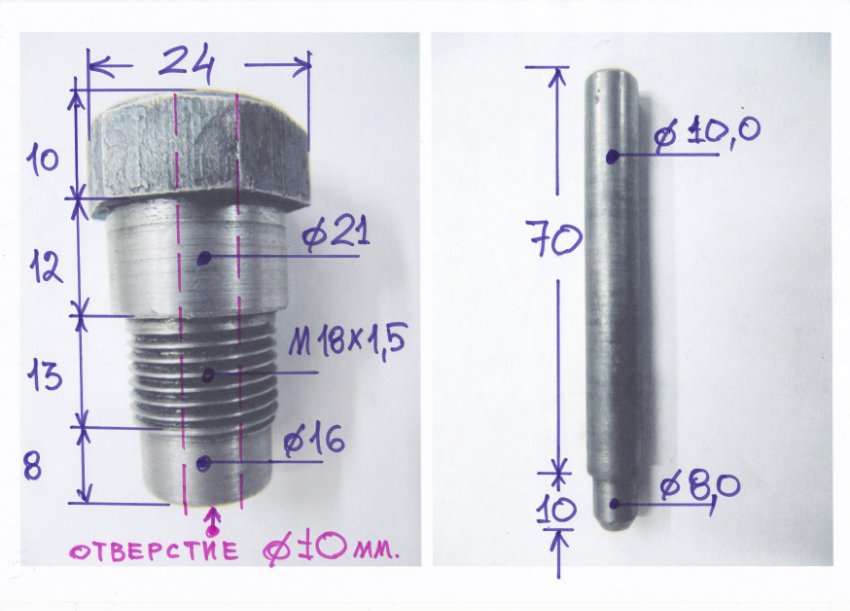

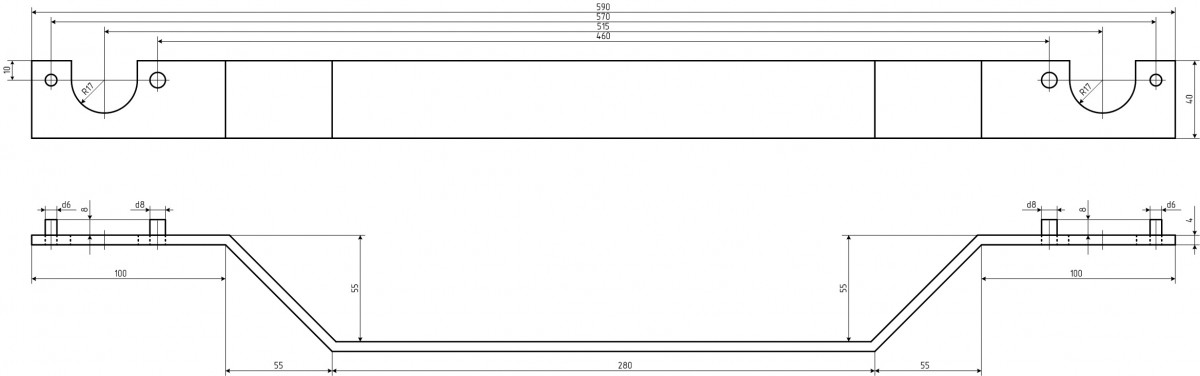

Может кому пригодится фиксатор болта коленвала при замене переднего сальника на V6

PRAKTIK · Сообщение **PRAKTIK** » 24 апр 2014, 11:36

Дополню по V6 2.5Tdi:

buntov · Сообщение **buntov** » 24 апр 2014, 12:07

Сюда бы еще контакты токарей выкладывать к которым обращались. Было бы удобно.

Санек · Сообщение **Санек** » 24 апр 2014, 13:30

К любому токарю подойди...

Александр Сашка Саня

есть такие токари которые на месяц откладывать будут((

Санек · Сообщение **Санек** » 25 апр 2014, 23:11

Александр Сашка Саня писал(а):есть такие токари которые на месяц откладывать будут((

Если деньги хотят заработать, то сделают за пару дней

Vavanych · Сообщение **Vavanych** » 26 апр 2014, 07:47

Себе чертил и делал несколько сьёмничков.

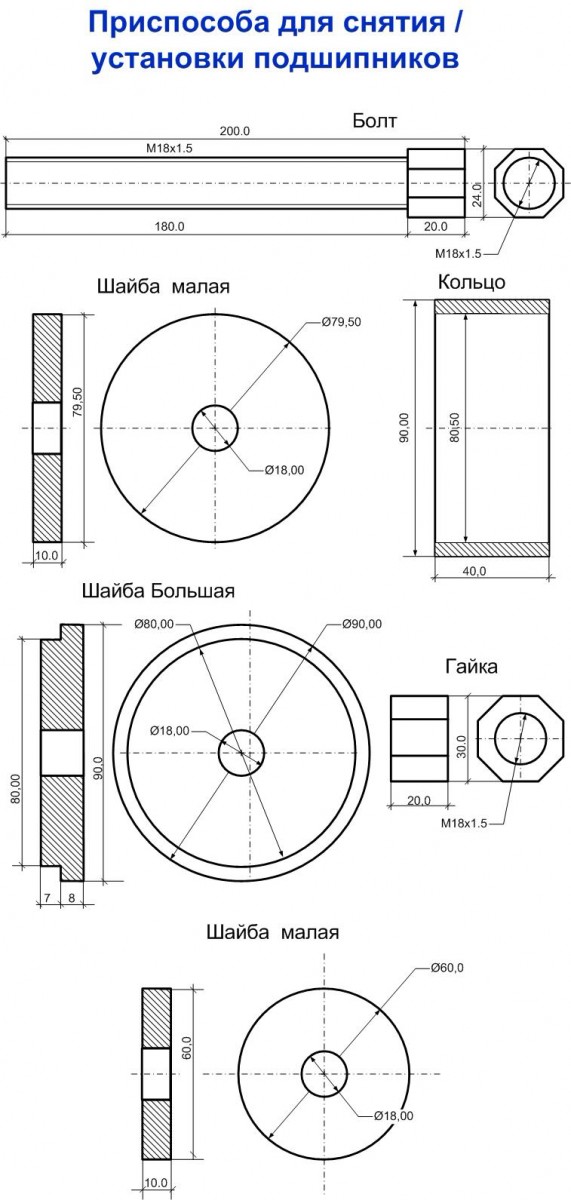

1-й Для закручивания задних поршней суппорта. 2-й для снятия установки ступичных подшипников. Вторая конструкция больше заточена под Шарана, но мот и для авди пригодится.

mski · Сообщение **mski** » 26 апр 2014, 19:49

2.6 ABC также на 2.8 подходит

Санек писал(а):Фиксатор коленвала

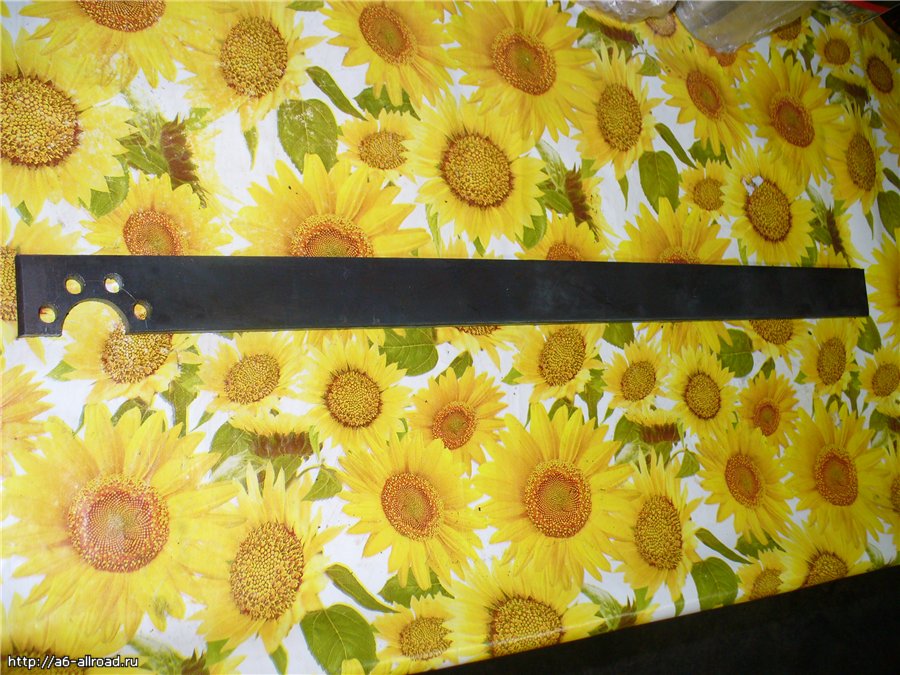

и планка

Санек · Сообщение **Санек** » 27 апр 2014, 14:20

насколько я помню.то планка эта для фиксации распредвалов....подходит на 2.7 битурба....какие еще хз

Stalker · Сообщение **Stalker** » 07 июн 2017, 17:38

может для кого и не ново это, но вот:

ключ
