Организация AUX в кассетной могнитоле Concert 1.

В нете много отчетов по этому вопросу, но все же я залью и свой.

Давно хотел сделать это, но все руки не доходили. На днях увидел на Drive2.ru запись о выводе аукса на кассетнике концерт со схемой распиновки и решил заняться.
Вход решено было организовать через кассетную деку (т.е. вместо нее). Т.к. мои познания в электронике заканчиваются законом Ома(впрочем, как и начинаются) - организовать вход через АМ-радио осталось только в мечтах...

Первый блин вышел комом(

Добавлено спустя 5 часов 46 минут 2 секунды:
Распиновка

: распиновка

: При припайке земли к самой ножке, я каким-то образом замкнул ее с левым плюсом. С виду - не видно, но при включении магнитолы на TAPE - звук шел только слева(( ПЕРВЫЙ ВАРИАНТ. Устранен

: Решил найти землю где-нить в другом месте. Взял цешку и пошел порзванивать. Нашел его на нижней стороне платы

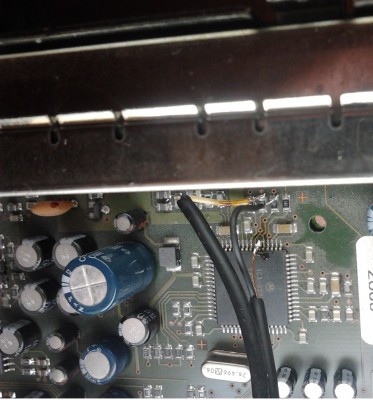

: припаял землю

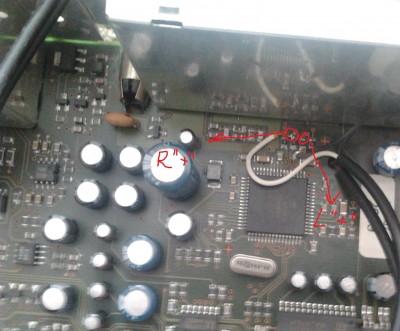

: припаял правый и левый плюс после конденсаторов сверху платы

: Заизолировал и отключил шлейф кассетной деки

: Сделал кассету без пленки

: Собрал. Подключил. Работает.)

Теперь картинки вроде правильно?
Молодец!

Да, прально)

Спасибо)

Молодец, хорошо потрудился!
А у меня вопрос: какое качество звучания было до переделки при использовании кассеты (помоему очень похожа на МР-3 плейер с ебау) которую можно просто вставлять в кассетную деку?

Спасибо.
Если сравнивать вооон ту каасету-плеер, что в деку ставится, то стали более приятные басы (аукстика BOSE). Хотя и эта кассета относительно неплохо звучала. Относительно - это в сравнении с FM- моодулятором. Но в кассете есть МИНУСЫ!!!:
1. Работает, пока не сядет батарея(заряда хватает на 2 часа(( )
2. Для переключение трека нуно пультик направвить прямо в окошко деки
3. Не возможно подключить другие периферийные уст-ва. (планшет, мобилка, бук...)

ОК Спасибо!
