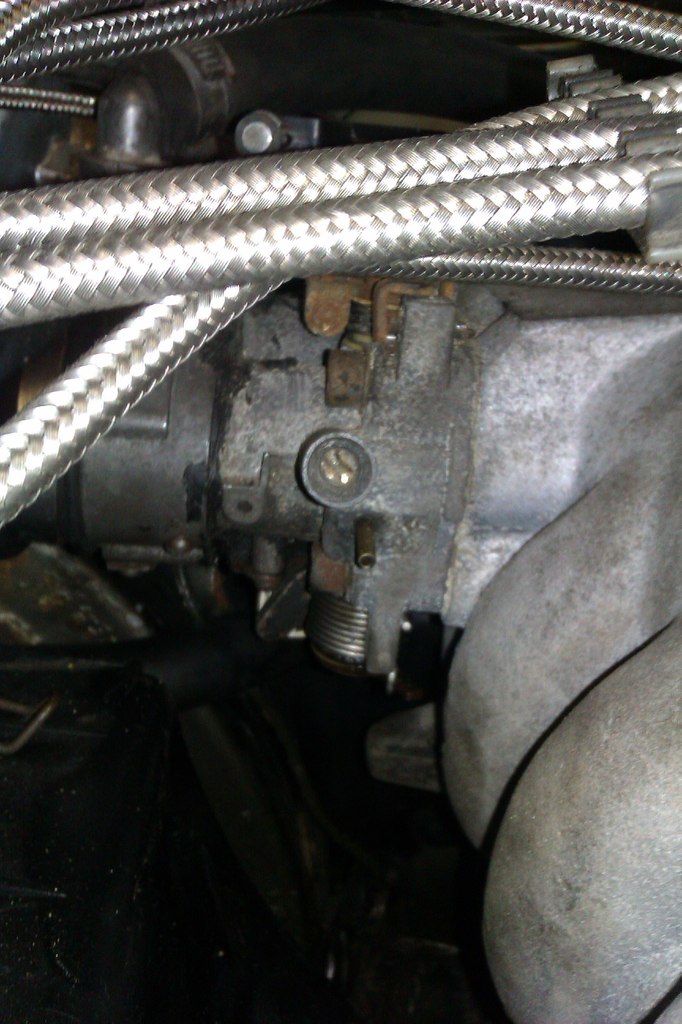

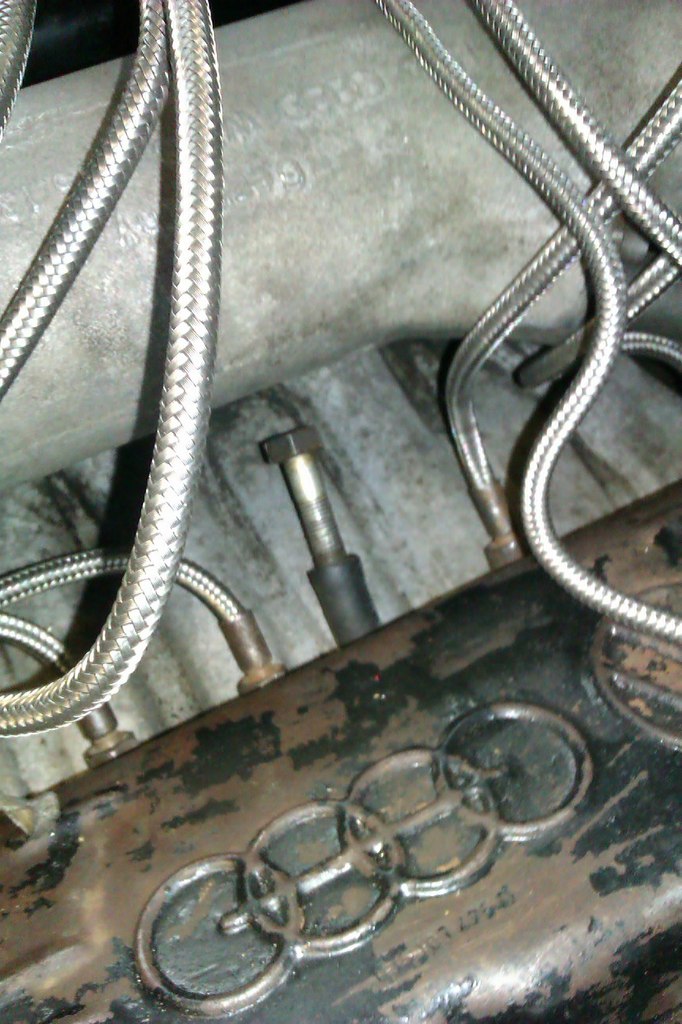

Сегодня утром зарулила наконец-таки машина, с дефектом систем холостого хода - а именно, холостой ход значительно выше нормы (вплоть до 2000 оборотов) и холостой ход не поддаётся регулировке. Нет, если закрутить на корпусе дроссельных заслонок винт регулировки "до упора", то холостые можно сбросить в небольших пределах.

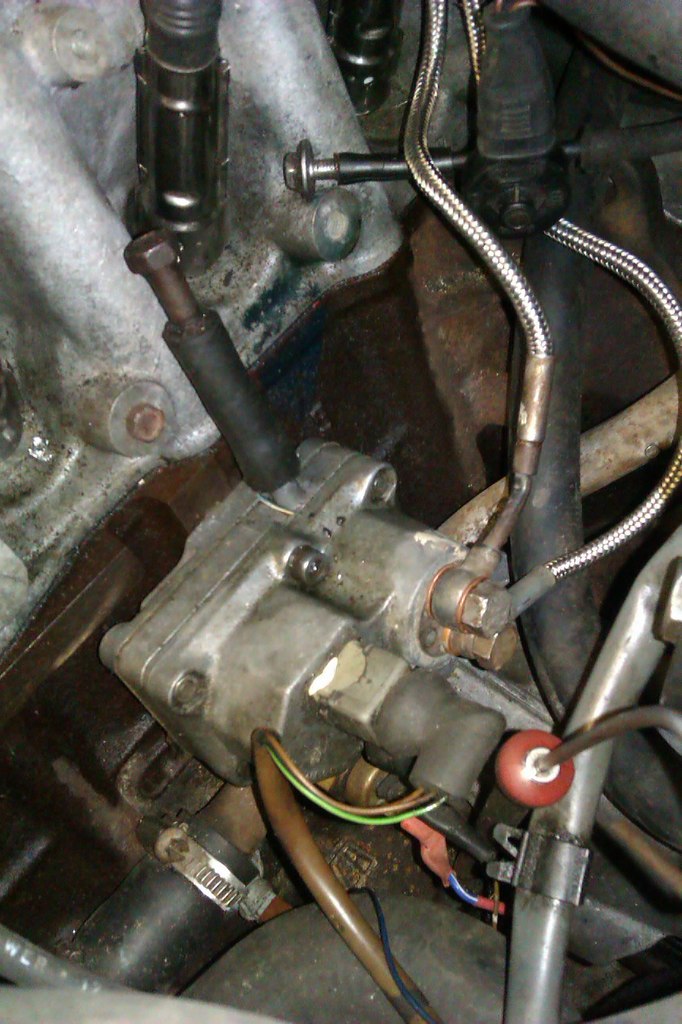

Итак, первым делом, на работающем двигателе снимаю фишку с регулятора холостого хода. Мотор заглох - что свидетельствовало о исправности регулятора. Здесь хочу сделать маленькое лирическое отступление: в отличие от аналогичных систем на БМВ и "Мерседес", на Ауди в системе впрыска "Бош-К" существует электронная реегулировка оборотов холостого хода.
Эта система служит для реализации:
а). холодного прогрева двигателя;
б). регулировки холостого хода;
в). в некоторых моделях (как в случае с двигателем KU, KV) для управления клапаном ЭПХХ (клапан отключения подачи воздуха);
Поломки системы разделяются в пропорции 50/50 как отношение "клапан"-"электрика управления". Клапан в обесточеном состоянии не должен продуваться воздухом, а должен быть закрыт. Также, его шток не должен перемещаться с заеданием.
Электрика управления клапаном ХХ представляет из себя блок, похожий на большое реле. Расположено оно или слева внизу, под полочкой у порога, или же как в моем случае ("Audi-100 2.1WC 1983 год") под динамиком левой колонки панели.

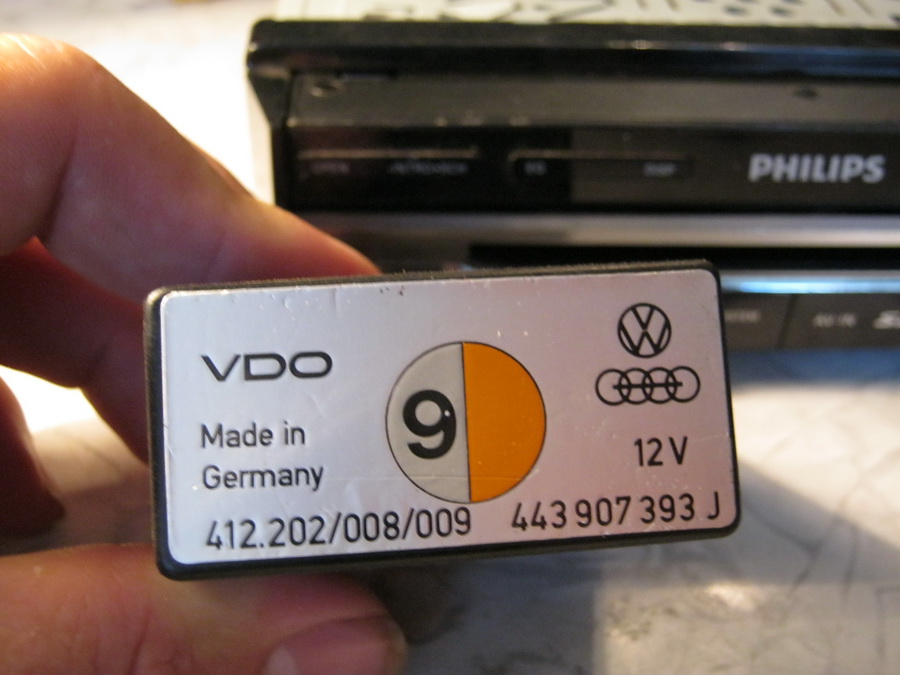

Так выглядит верхняя крышка этого реле. Как видим, на ней присутствует опознавательный знак ввиде оранжевой точки. Оно ни к чему не прикручено - просто вставлено в полозки разъемом, который нам нужно отсоединить. Переворачиваем блок.

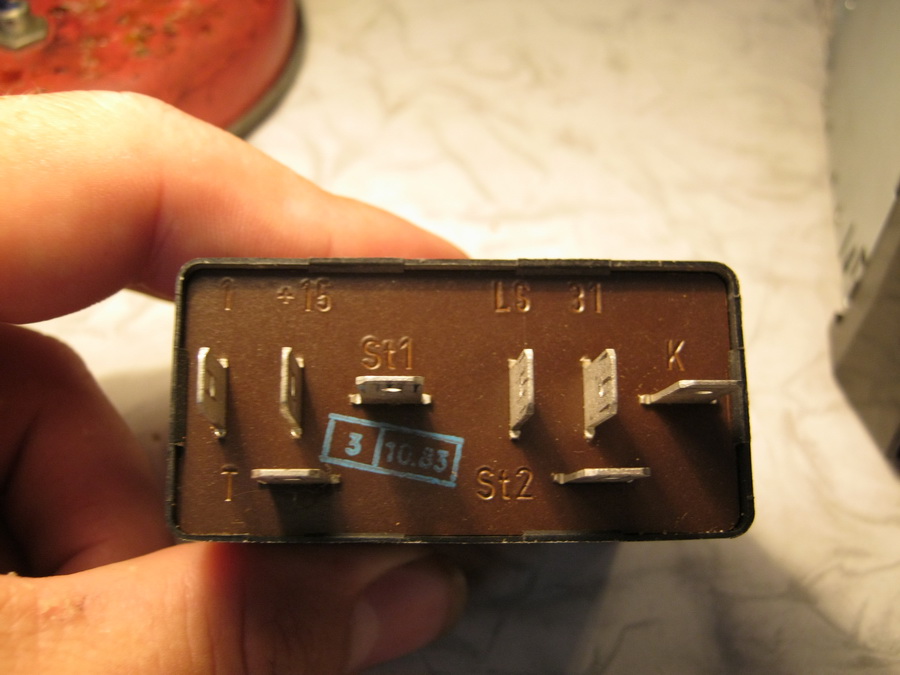

Распиновка реле:
"1" - соответствующий вывод катушки зажигания/тахометра;
"15" - замок зажигания;
"Т" - температурный датчик ECT (внизу патрубка ГБЦ);
"St1" - "плюсовой" провод фишки регулятора/клапана ХХ;
"St2"- "минус" фишки регулятора/клапана ХХ;
"LS" - сюда поступает "+12Вольт", когда не нажата/отпущена педаль газа. На блоке дроссельной есть микрик - линия оттуда.
"31" - масса
Поддеваем двумя отвертками боковины корпуса реле.
Делаем это ОЧЕНЬ аккуратно!! Внутри две платы, и ковыряя глубоко лезвием отвертки, можно легко повредить дорожки и\или детали реле. Уж лучше повредить боковинку пластмассового корпуса...имхо

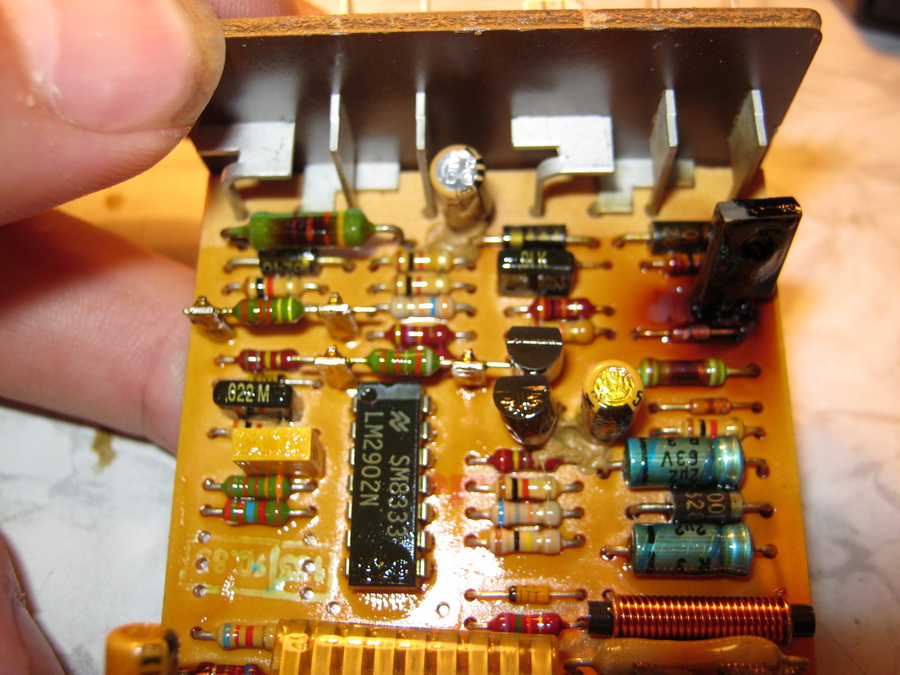

На одной из плат, видим сгоревший транзистор - он и управляет клапаном регулятора ХХ. В данном реле применен прямой биполярный транзистор BD436, который я заменил на русский КТ816Г.
Однако, надо заметить, что это реле без "модуля" ЭПХХ: если на реле есть вывод "SAS" - то там немного иная схема управления клапанном регулировки холостых!
Там два транзистора - один для клапана ЭПХХ, который установлен около "паука"-дозатора, и который соединяет вход и выход у напорной заслонки, опуская её и приостанавливая таким образом подачу топлива к форсункам.Также, хочу обратить внимание на то, что делает время с пайкой электронных устройств: как видно из последнего фото, на пайке выводов реле, уже образовались "колечки" на пайке, из-за которых потом пропадает контакт. Если в автомобиле нет холостых - то вот, непропай в блоке стабилизации реле ХХ вполне может послужить "зарытой собакой" (особливо, когда перекидываешь всю механику).
