Светодиодная подсветка рабочей зоны на кухне.
Доброго дня, друзья!
Хочу поделиться опытом установки светодиодной подсветки рабочей зоны на кухне.
Сиё действо было придумано лично мной, а некую помощь правильной мыслью мне оказал наш "сокашник" Юра 80, которому огромное спасибо. Далее я акцентирую на этом Ваше внимание.
Итак....
Много лет подряд в рабочей зоне моей кухни, "скудно" освещенной галогеновыми точечными потолочными светильниками общей мощностью 200Вт, было несколько темных мест, которые не устраивали никого из членов семейства по той причине, что из за навесных ящиков и "крыши" кухни свет от светильников частично перекрывался и половина рабочей зоны была в тени. Но пролетарская терпимость к неудобствам у нас в крови и мы, не смотря на это неудобство, преспокойненько занимались приготовлением пищи в немножко неудобных условиях, особенно в вечернее время. Но мысли в черепной коробке постоянно думали о какой нибудь минималистичной высокотехнологичной штукенции, которая смогла бы осветить зону приготовления пищи (далее ЗПП). В голову приходили разные мысли, чаще склоняясь к лампам дневного освещения или подобным, которые несколько лет назад использовались для этих целей сплошь и рядом. Но, в свете всеобщей светодиодизации быта и автомобилестроения, в выборе способа подсветки было отдано предпочтение общеизвестной светодиодной ленте и... процесс "строительства" начался....
Отдельно отмечу, по причине глобального снижения стоимости "строительства" и исключения накладных расходов по по поиску и доставке комплектующих примерно в 6-8 раз в качестве поставщика была выбрана "Поднебесная" страна.
Для этого у наших кЕтайских друзей были куплены:
водонепроницаемая светодиодная лента длиной 5 метров "теплого" белого свечения стоимостью 8,7$ на 3-кристальных SMD светодиодах 5050, водонепроницаемость которой была достигнута путем покрытия ленты слоем прозрачного силикона со стороны светодиодов, с обратной стороны, "самоклей" под бумажной лентой.
источник питания 220AC - 12DC именно для этой ленты, а точнее, для тока ее потребления и , соответственно, мощности. Основным критерием был - минимальный размер. Стоимость 4,28$
И, с подачи умной мысли нашего общего друга Юры 80, сего девайса, дистанционного выключателя. Принцип действия данного прибора основан на принципе отражения ИК-сигнала ИК-светодиода от предмета (в нашем случае - руки) и приемом отраженного сигнала ИК-фотодиодом, расположенным внутри этого же устройства. Светодиод и фотодиод установлены рядом друг с другом через перегородку, оси их параллельны. Почему именно это устройство? Потому что не хочется,к примеру, мокрыми!!! руками искать, не нагибаясь (у нас все рослые), выключатель (неизвестно как защищенный от поражения электротоком) на корпусе стандартного светильника дневного освещения или подобного.
Стоимость девайса - 8,9$
Лента была разрезана на 3 части, а один кусок длиной 40 см вообще удален, так как получилась 3-х слойная (по ширине) лента необходимой длинны. На концах ленты были "запараллелены" с помощью пайки и, с помощью выписанного оттуда же клеевого пистолета мощностью 60W и стоимостью 12,32$,
все эти девайсы были скоммутированы и приклеены к нижней части навесных шкафов кухни.

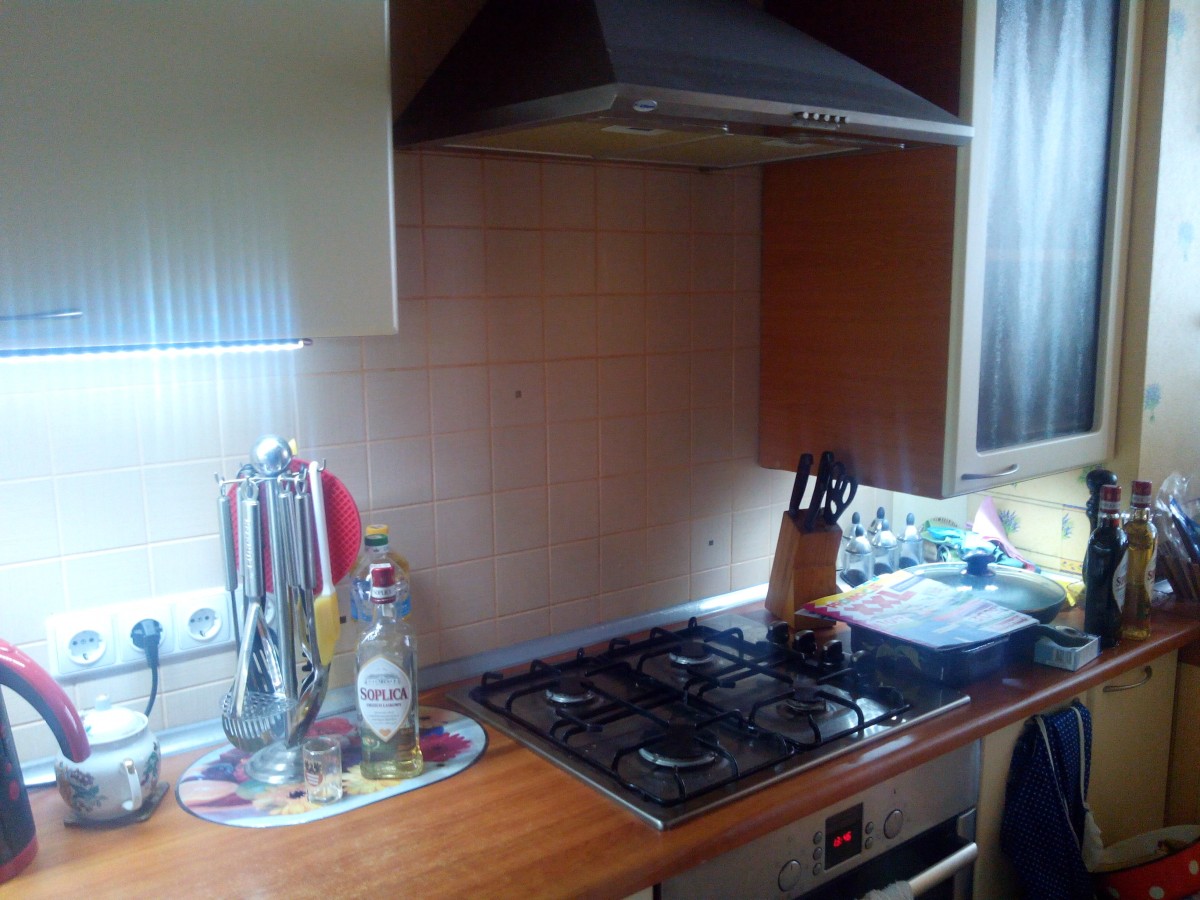

В итоге вот что получилось:
[video]https://www.youtube.com/watch?v=BdtJpgrb1Qs[/video]
Бюджет - 21.88$. Мне кажется очень бюджетненько. Сегодня заглянул в "электроламповый магазин" - стоимость 5 метров аналогичной ленты и источника питания в комплекте - 500 т.руб.
Всем бобра!
ПыСЫ К великому моему сожалению жадный КлипТуНет схавал все мои фото месячной давности... поудалял пустые ссылки, оставил текст
Хочу поделиться опытом установки светодиодной подсветки рабочей зоны на кухне.
Сиё действо было придумано лично мной, а некую помощь правильной мыслью мне оказал наш "сокашник" Юра 80, которому огромное спасибо. Далее я акцентирую на этом Ваше внимание.
Итак....
Много лет подряд в рабочей зоне моей кухни, "скудно" освещенной галогеновыми точечными потолочными светильниками общей мощностью 200Вт, было несколько темных мест, которые не устраивали никого из членов семейства по той причине, что из за навесных ящиков и "крыши" кухни свет от светильников частично перекрывался и половина рабочей зоны была в тени. Но пролетарская терпимость к неудобствам у нас в крови и мы, не смотря на это неудобство, преспокойненько занимались приготовлением пищи в немножко неудобных условиях, особенно в вечернее время. Но мысли в черепной коробке постоянно думали о какой нибудь минималистичной высокотехнологичной штукенции, которая смогла бы осветить зону приготовления пищи (далее ЗПП). В голову приходили разные мысли, чаще склоняясь к лампам дневного освещения или подобным, которые несколько лет назад использовались для этих целей сплошь и рядом. Но, в свете всеобщей светодиодизации быта и автомобилестроения, в выборе способа подсветки было отдано предпочтение общеизвестной светодиодной ленте и... процесс "строительства" начался....
Отдельно отмечу, по причине глобального снижения стоимости "строительства" и исключения накладных расходов по по поиску и доставке комплектующих примерно в 6-8 раз в качестве поставщика была выбрана "Поднебесная" страна.
Для этого у наших кЕтайских друзей были куплены:
водонепроницаемая светодиодная лента длиной 5 метров "теплого" белого свечения стоимостью 8,7$ на 3-кристальных SMD светодиодах 5050, водонепроницаемость которой была достигнута путем покрытия ленты слоем прозрачного силикона со стороны светодиодов, с обратной стороны, "самоклей" под бумажной лентой.
источник питания 220AC - 12DC именно для этой ленты, а точнее, для тока ее потребления и , соответственно, мощности. Основным критерием был - минимальный размер. Стоимость 4,28$
И, с подачи умной мысли нашего общего друга Юры 80, сего девайса, дистанционного выключателя. Принцип действия данного прибора основан на принципе отражения ИК-сигнала ИК-светодиода от предмета (в нашем случае - руки) и приемом отраженного сигнала ИК-фотодиодом, расположенным внутри этого же устройства. Светодиод и фотодиод установлены рядом друг с другом через перегородку, оси их параллельны. Почему именно это устройство? Потому что не хочется,к примеру, мокрыми!!! руками искать, не нагибаясь (у нас все рослые), выключатель (неизвестно как защищенный от поражения электротоком) на корпусе стандартного светильника дневного освещения или подобного.
Стоимость девайса - 8,9$
Лента была разрезана на 3 части, а один кусок длиной 40 см вообще удален, так как получилась 3-х слойная (по ширине) лента необходимой длинны. На концах ленты были "запараллелены" с помощью пайки и, с помощью выписанного оттуда же клеевого пистолета мощностью 60W и стоимостью 12,32$,
все эти девайсы были скоммутированы и приклеены к нижней части навесных шкафов кухни.
В итоге вот что получилось:
[video]https://www.youtube.com/watch?v=BdtJpgrb1Qs[/video]
Бюджет - 21.88$. Мне кажется очень бюджетненько. Сегодня заглянул в "электроламповый магазин" - стоимость 5 метров аналогичной ленты и источника питания в комплекте - 500 т.руб.
Всем бобра!
ПыСЫ К великому моему сожалению жадный КлипТуНет схавал все мои фото месячной давности... поудалял пустые ссылки, оставил текст
Последний раз редактировалось maho 17 мар 2015, 13:27, всего редактировалось 1 раз.
Нас не надуешь! Потому что у нас дырка в попе!
- Властелин колец
- Аудивод
- Сообщений: 9263
- Зарегистрирован: 14 мар 2010, 15:15
- Темы: 0
- Авто: Audi
- Имя:
- Откуда: Из самого центра Европы
- Статус: Не в сети
- Юра 80
- Аудивод
- Сообщений: 20895
- Зарегистрирован: 12 июн 2009, 19:41
- Темы: 423
- Имя:
- Статус: Не в сети
maho, ща покритикую
у ленты со светодиодами 5050 бывает разное их кол-во на метре. Бывает 30 и бывает 60. Соответственно, мощность потребляемая метра этой ленты или 7,2 или 14,4 Вт. Т.е. 1 метр ленты с 60 светодиодами потребляет ток больше 1А. Ты же, как я понимаю, больше четырех метров (5-0,4) метров этой ленты запитал от 18 Ваттного источника питания. Его, по хорошему, на ОДИН метр ленты можно ставить. Попробуй временно вместо своего блока питания блок питания от компа подбросить. Яркость подсветки в разы вырастет.
Добавлено спустя 12 минут 23 секунды:
Какое-то у меня критическое настроение с утра в воск
Герметичная лента - это очхорошо с одной стороны, но с другой - не очень. Отвод тепла у нее хуже, чем у открытой. В то место, где она у тебя стоит - вполне себе можно было бы и открытую ставить - вряд ли туда кто-то чем-то сможет добрызгать. Еще для ленты этой есть профиля алюминиевые. Разного профиля - плоские, угловые и пр. Лента как бы внутрь вклеивается. Что отвод тепла значительно улучшает. Для профилей этих крышки есть прозрачные. Т.е. можно вообще светильник зачетный изваять для рабочей зоны кухни.
Вот к примеру барыганы первые попавшиеся
Теоретически на санэнерджи может быть дешевле, но в их каталоге быстро ничего найти не возможно.
А у меня до сих пор над рабочей поверхностью люминисцентная лампа висит. Все руки не дойдут
у ленты со светодиодами 5050 бывает разное их кол-во на метре. Бывает 30 и бывает 60. Соответственно, мощность потребляемая метра этой ленты или 7,2 или 14,4 Вт. Т.е. 1 метр ленты с 60 светодиодами потребляет ток больше 1А. Ты же, как я понимаю, больше четырех метров (5-0,4) метров этой ленты запитал от 18 Ваттного источника питания. Его, по хорошему, на ОДИН метр ленты можно ставить. Попробуй временно вместо своего блока питания блок питания от компа подбросить. Яркость подсветки в разы вырастет.
Добавлено спустя 12 минут 23 секунды:
Какое-то у меня критическое настроение с утра в воск
Герметичная лента - это очхорошо с одной стороны, но с другой - не очень. Отвод тепла у нее хуже, чем у открытой. В то место, где она у тебя стоит - вполне себе можно было бы и открытую ставить - вряд ли туда кто-то чем-то сможет добрызгать. Еще для ленты этой есть профиля алюминиевые. Разного профиля - плоские, угловые и пр. Лента как бы внутрь вклеивается. Что отвод тепла значительно улучшает. Для профилей этих крышки есть прозрачные. Т.е. можно вообще светильник зачетный изваять для рабочей зоны кухни.
Вот к примеру барыганы первые попавшиеся
Теоретически на санэнерджи может быть дешевле, но в их каталоге быстро ничего найти не возможно.
А у меня до сих пор над рабочей поверхностью люминисцентная лампа висит. Все руки не дойдут
- maho
- Механик
- Сообщений: 1488
- Зарегистрирован: 13 июн 2009, 18:41
- Темы: 43
- Авто: Бульбовоз
- Имя: Андрей
- Откуда: Город на Днепре
- Контактная информация:
- Статус: Не в сети
Юра 80, я выбирал источник питания исходя из критерия минимализма.
Да, согласен, БП работает на пределе, но 1 час прогона показал легкий нагрев корпуса.
Уж очень не хотелось втыкать вот такое чудо в соответствии с расчетом
размерами 110*38*78.
Естественно, яркость занижена, но освещенности предостаточно, а долговечности светодиодам только плюс.
Добавлено спустя 10 минут 12 секунд:
нет... вот именно, не датчик движения... специально не брал такой, исходя из соображений помехозащищенности при движении рук в зоне чувствительности. Диаграмма направленности датчика движения должна быть где то около 90-120 градусов, что сильно уменьшает помехоустойчивость при работе. Т.е. при ДВИЖЕНИИ рук в зоне чувствительности произойдет обязательная сработка выключателя. Нам это не нужно.
Диаграмма направленности этого устройства составляет где то около 5 градусов (в моем случае), чего я и добивался. Срабатывание происходит при приближении руки ПЛОСКОСТЬЮ, даже если поставить руку ребром, выключатель не срабатывает. И что еще немаловажно, он коммутирует 220В, а не 12В, тем самым на период неработоспособности отключая источник питания. Входные же каскады выключателя все время под напряжением 220В.
Вот ссылка.
Добавлено спустя 2 минуты 43 секунды:
так сам же мне на своем примере и рассказывал
вот теперь тебе наметка, сделай по своему эскизу, потом расскажешь нам. Только торопись, пока зима не кончилась
Да, согласен, БП работает на пределе, но 1 час прогона показал легкий нагрев корпуса.
Уж очень не хотелось втыкать вот такое чудо в соответствии с расчетом
размерами 110*38*78.
Естественно, яркость занижена, но освещенности предостаточно, а долговечности светодиодам только плюс.
Добавлено спустя 10 минут 12 секунд:
mski писал(а):Как я понял, датчик движения
нет... вот именно, не датчик движения... специально не брал такой, исходя из соображений помехозащищенности при движении рук в зоне чувствительности. Диаграмма направленности датчика движения должна быть где то около 90-120 градусов, что сильно уменьшает помехоустойчивость при работе. Т.е. при ДВИЖЕНИИ рук в зоне чувствительности произойдет обязательная сработка выключателя. Нам это не нужно.
Диаграмма направленности этого устройства составляет где то около 5 градусов (в моем случае), чего я и добивался. Срабатывание происходит при приближении руки ПЛОСКОСТЬЮ, даже если поставить руку ребром, выключатель не срабатывает. И что еще немаловажно, он коммутирует 220В, а не 12В, тем самым на период неработоспособности отключая источник питания. Входные же каскады выключателя все время под напряжением 220В.
Вот ссылка.
Добавлено спустя 2 минуты 43 секунды:
Юра 80 писал(а):А у меня до сих пор над рабочей поверхностью люминисцентная лампа висит. Все руки не дойдут
так сам же мне на своем примере и рассказывал
вот теперь тебе наметка, сделай по своему эскизу, потом расскажешь нам. Только торопись, пока зима не кончилась
Нас не надуешь! Потому что у нас дырка в попе!
- Юра 80
- Аудивод
- Сообщений: 20895
- Зарегистрирован: 12 июн 2009, 19:41
- Темы: 423
- Имя:
- Статус: Не в сети
maho писал(а):БП работает на пределе
ню-ню
Метр ленты - 14 Вт. У тебя этих метров - больше четырех, т.е. около 60Вт твоя лента должна потреблять. А ты ее от 18 ваттного БП запитал. Для долговечности ленты - да, это плюс. Но БП вообще работать не должен. С четырехкратным-то превышением потребляемой мощности.
maho писал(а):сделай
да мне кухню переделывать надо уже, а не подсветки городить
-
- Специалист
- Сообщений: 2014
- Зарегистрирован: 21 дек 2010, 13:48
- Темы: 5
- Авто: Skoda Kodiaq 2.0 TDI
- Имя: Максим
- Откуда: Минск и его окрестности.
- Статус: Не в сети
maho, такую же ленту клеил просто на двусторонний скоч..вернее она пришла на нём))) приклеял сразу на дно шкафчика))..прослужила менее 2-х лет. потому "тупо"-стала по структуре-как хрупкий лед. по очереди начали перегорать диоды. потом тупо-перестала гореть. сейчас слелал по другому. сча скину фото.
- maho
- Механик
- Сообщений: 1488
- Зарегистрирован: 13 июн 2009, 18:41
- Темы: 43
- Авто: Бульбовоз
- Имя: Андрей
- Откуда: Город на Днепре
- Контактная информация:
- Статус: Не в сети
доставил второй блок питания. Один греется значительно после часа прогона. Юра 80 был прав. Будем посмотреть на оба блока. Если будут греться оба, придется закупать вышеуказанный, который в сеточку и ничего не поделаешь.
Добавлено спустя 16 минут 36 секунд:

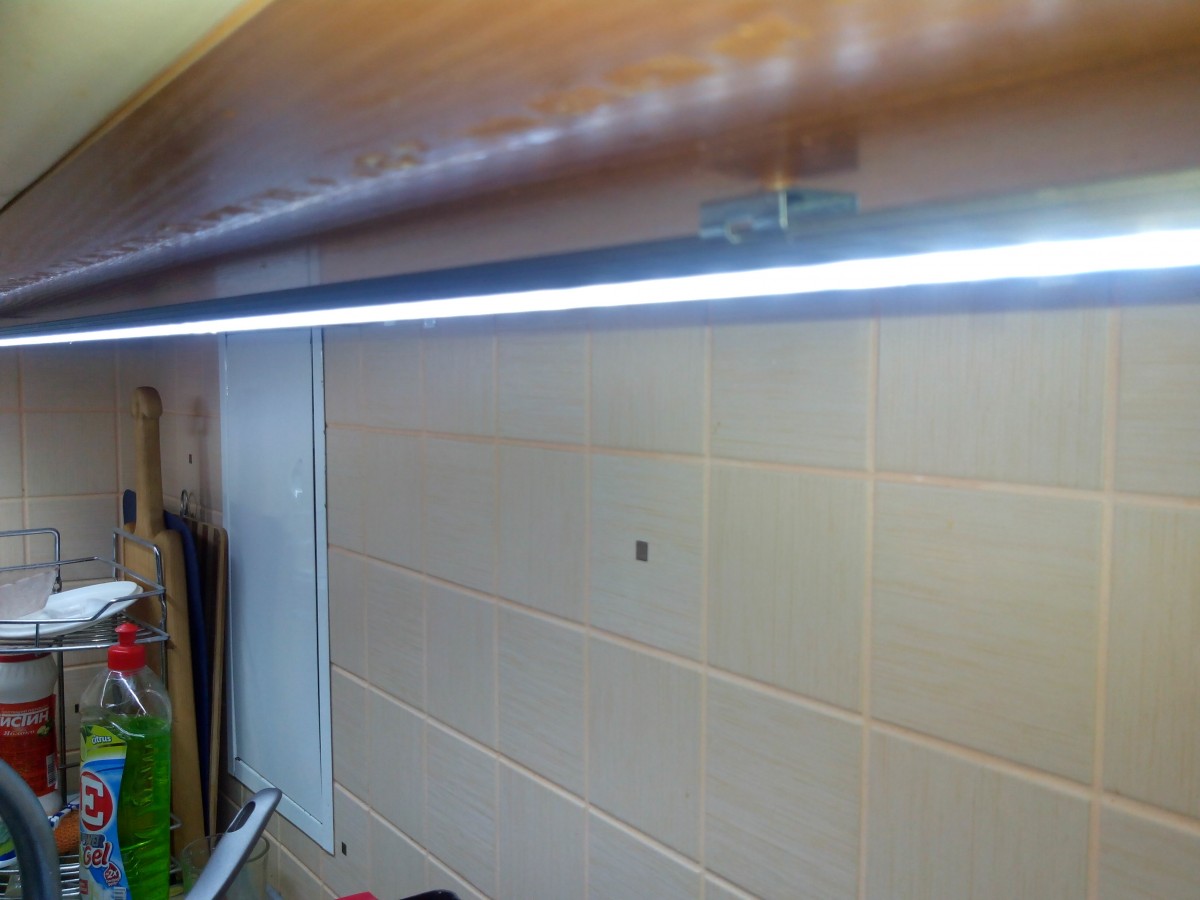

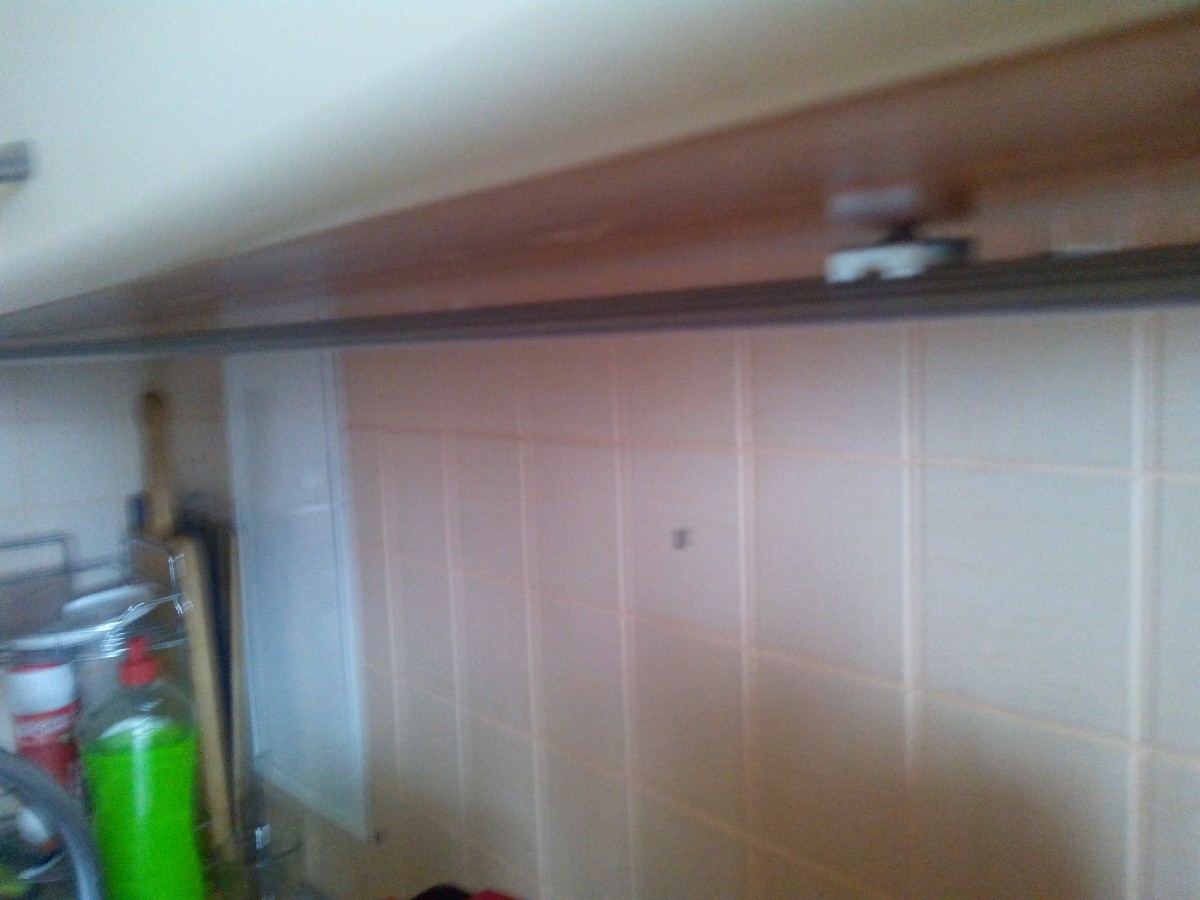

фото не айс, но в общем все должно быть понятно
Добавлено спустя 1 минуту 13 секунд:
аналогично, вот и набираюсь опыта в будущем ремонте
все! обкатка закончена. В итоге: одна полоса светодиодов отключена, второй блок питания доставлен. Штатный нагрев обоих ИП, освещения предостаточно.
Добавлено спустя 1 час 6 минут 13 секунд:
хорошая мысль. Присмотрюсь на будущее.
Добавлено спустя 16 минут 36 секунд:
mski писал(а):А можно фото снизу

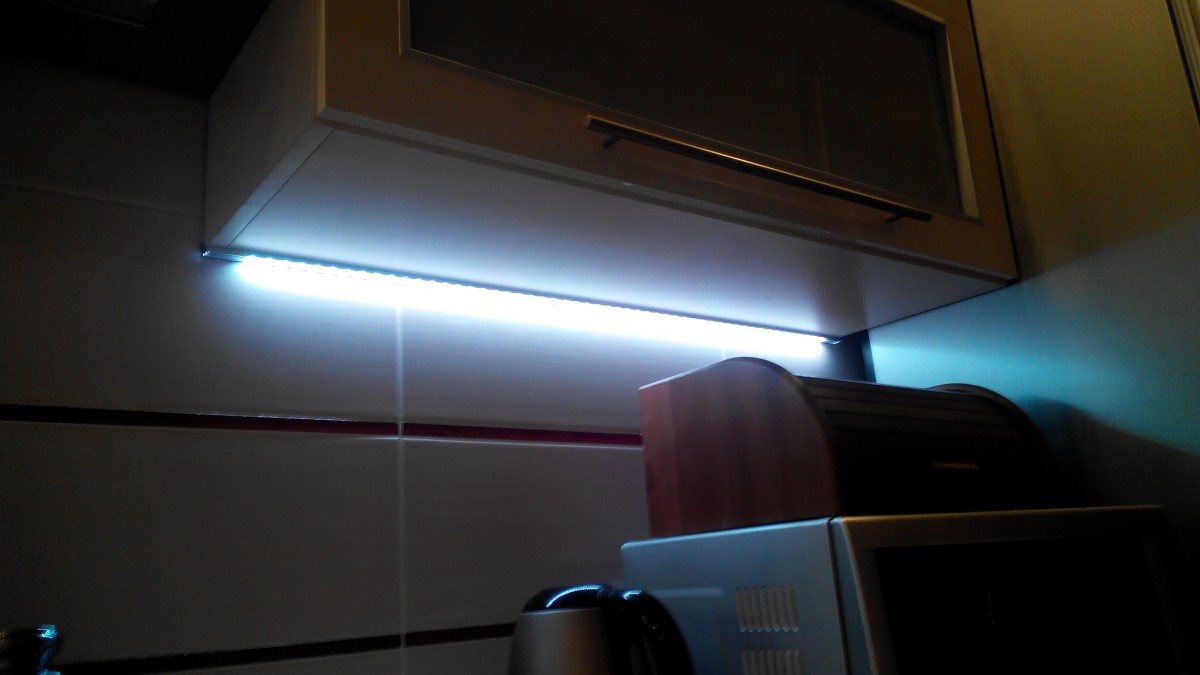

фото не айс, но в общем все должно быть понятно
Добавлено спустя 1 минуту 13 секунд:
Юра 80 писал(а):да мне кухню переделывать надо уже, а не подсветки городить
аналогично, вот и набираюсь опыта в будущем ремонте
все! обкатка закончена. В итоге: одна полоса светодиодов отключена, второй блок питания доставлен. Штатный нагрев обоих ИП, освещения предостаточно.
Добавлено спустя 1 час 6 минут 13 секунд:
Юра 80 писал(а):можно вообще светильник зачетный изваять для рабочей зоны кухни
хорошая мысль. Присмотрюсь на будущее.
Нас не надуешь! Потому что у нас дырка в попе!
- Сергей73
- Механик
- Сообщений: 1437
- Зарегистрирован: 28 май 2010, 21:33
- Темы: 1
- Авто: A6 C5 2.4 BDV 2002
- Имя: Сергей
- Откуда: Брест
- Статус: Не в сети

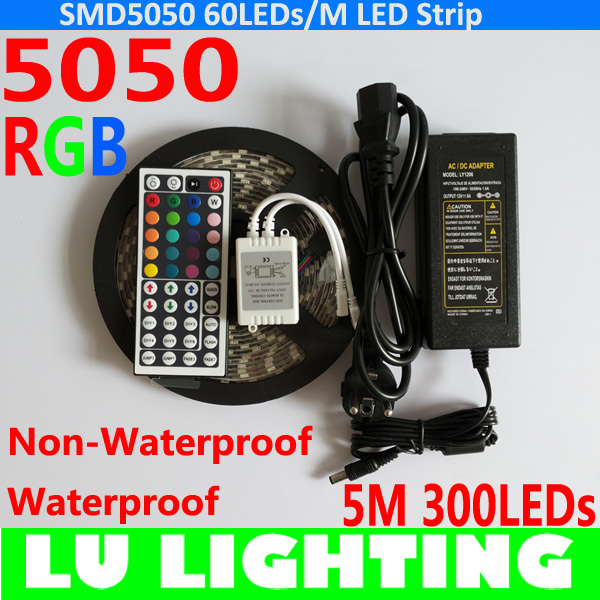

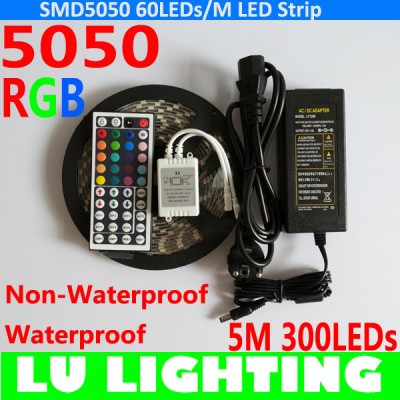

Поддержу тему. Осенью тоже на кухне по периметру установил LED подсветку, правда не одноцветную, а RGB. Покупал в Китае комплект RGB c водонепроницаемой лентой за 22 у.е.

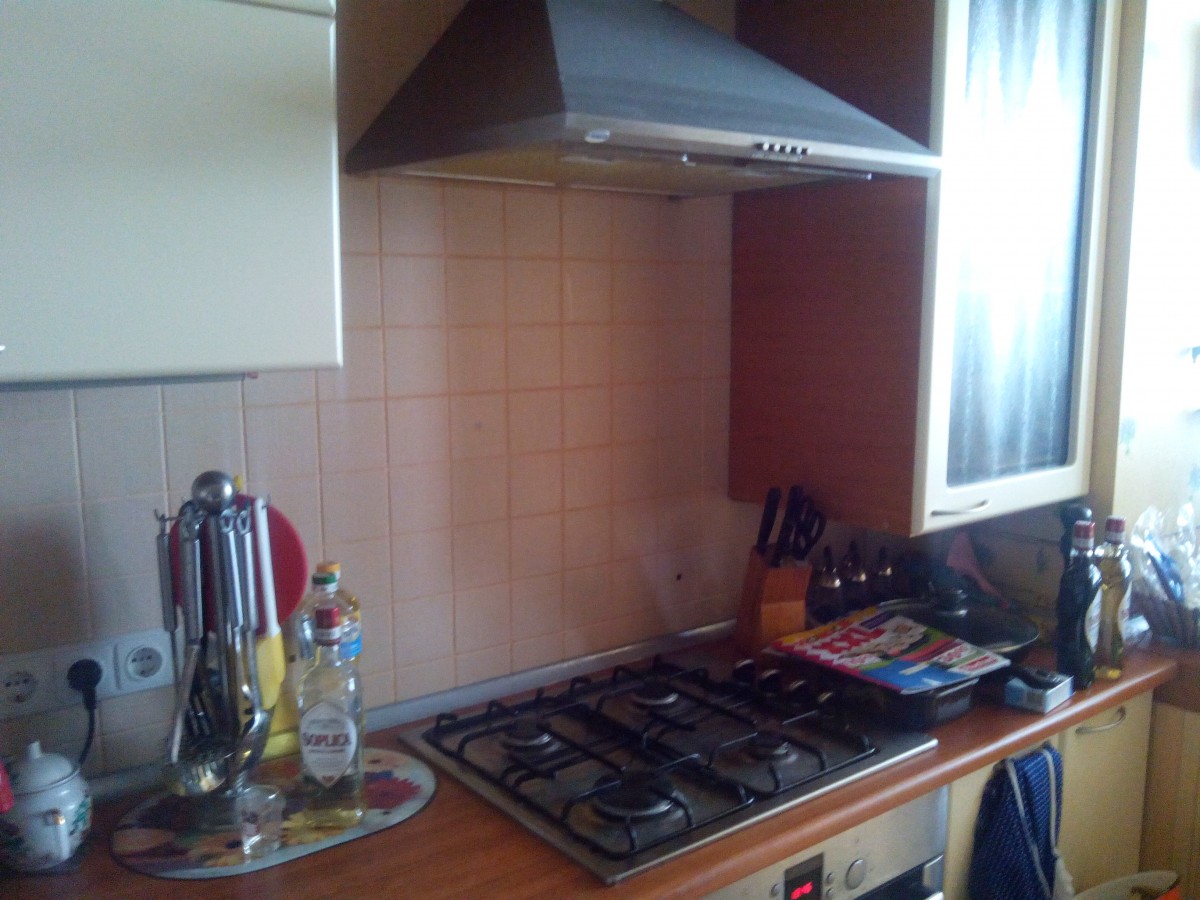

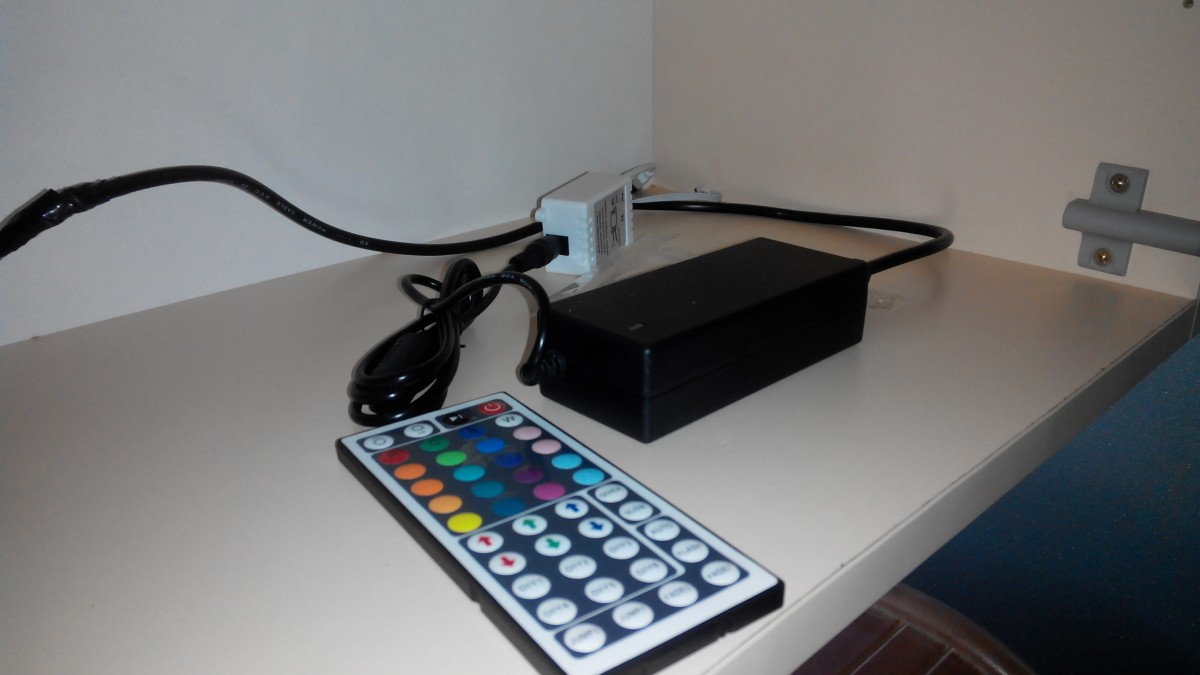

Когда делал ремонт изначально сделал отдельный выключатель, провел проводку в навесной шкаф и туда впоследствие определил блок питания, RGB-модуль и ИК-датчик.
В общем подсветка включается выключателем и дальше управляется с помощью пульта, выбирая цвет, уменьшить (увеличить) яркость. В основном используется белый цвет. В вечернее время, для интима можно использовать другие цвета.
В моём случае, из того, что стоит вытяжка, пришлось разрезать ленту и соединить обе половины кабелем, спрятав его под вытяжкой.

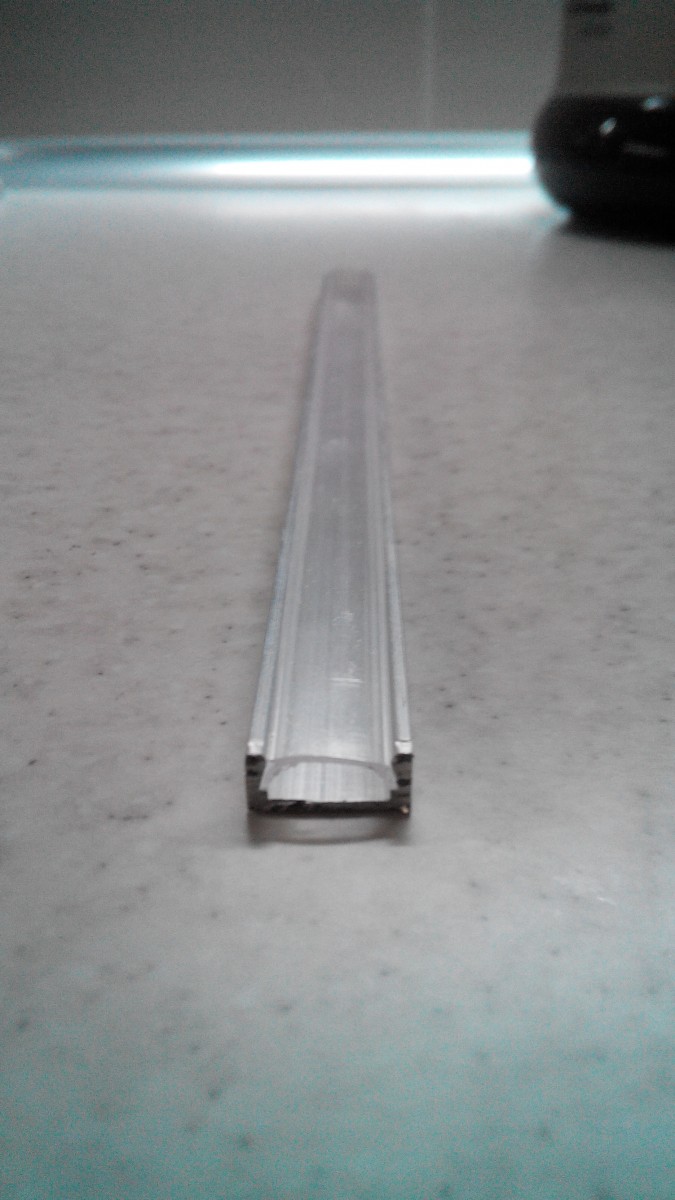

Для монтажа использовал алюминиевый профиль с прозрачным рассеивателем, но сейчас бы взял наверно матовый.

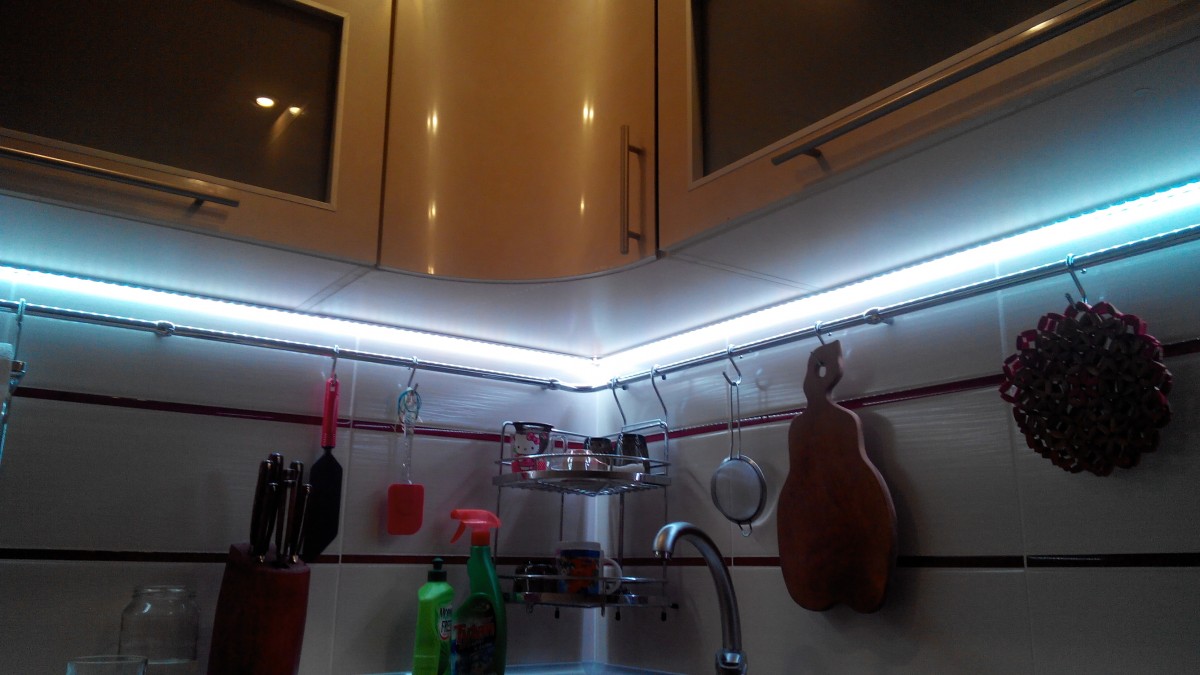

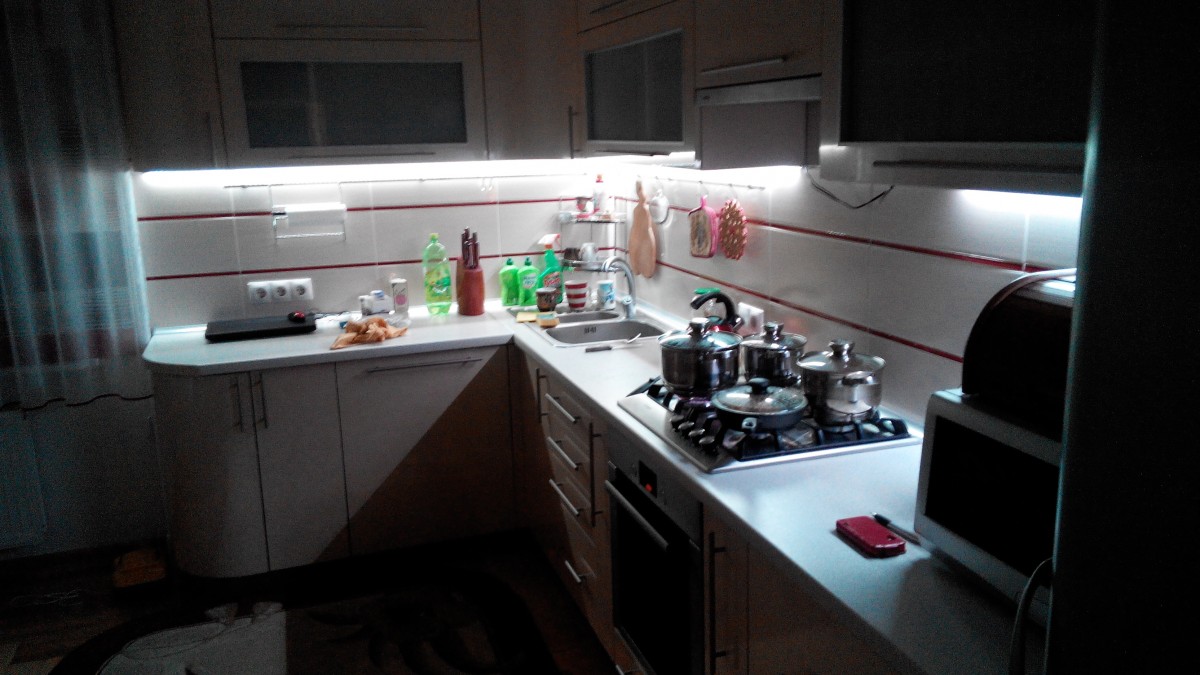

В итоге получилось так:

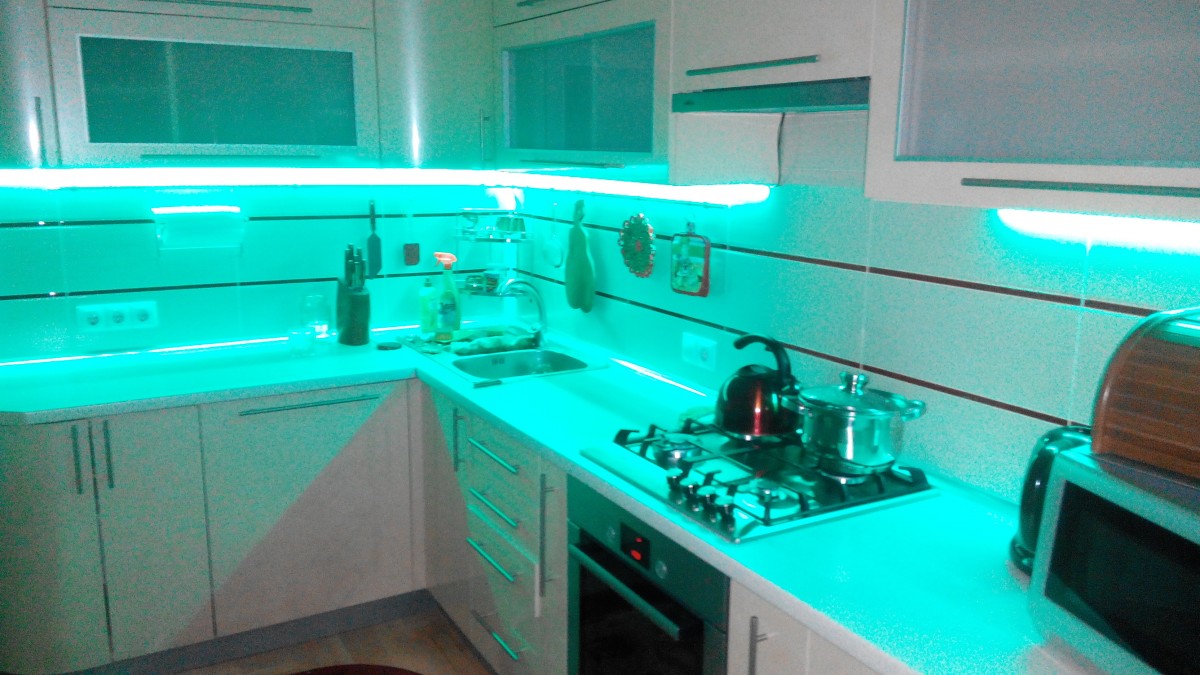

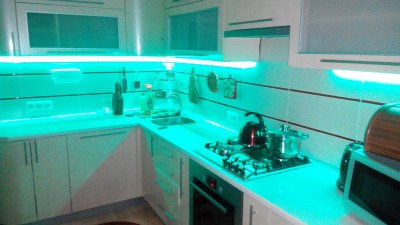

Немного в цвете, правда фото не очень передает эффект, в живую смотрится отлично:
Когда делал ремонт изначально сделал отдельный выключатель, провел проводку в навесной шкаф и туда впоследствие определил блок питания, RGB-модуль и ИК-датчик.
В общем подсветка включается выключателем и дальше управляется с помощью пульта, выбирая цвет, уменьшить (увеличить) яркость. В основном используется белый цвет. В вечернее время, для интима можно использовать другие цвета.
В моём случае, из того, что стоит вытяжка, пришлось разрезать ленту и соединить обе половины кабелем, спрятав его под вытяжкой.

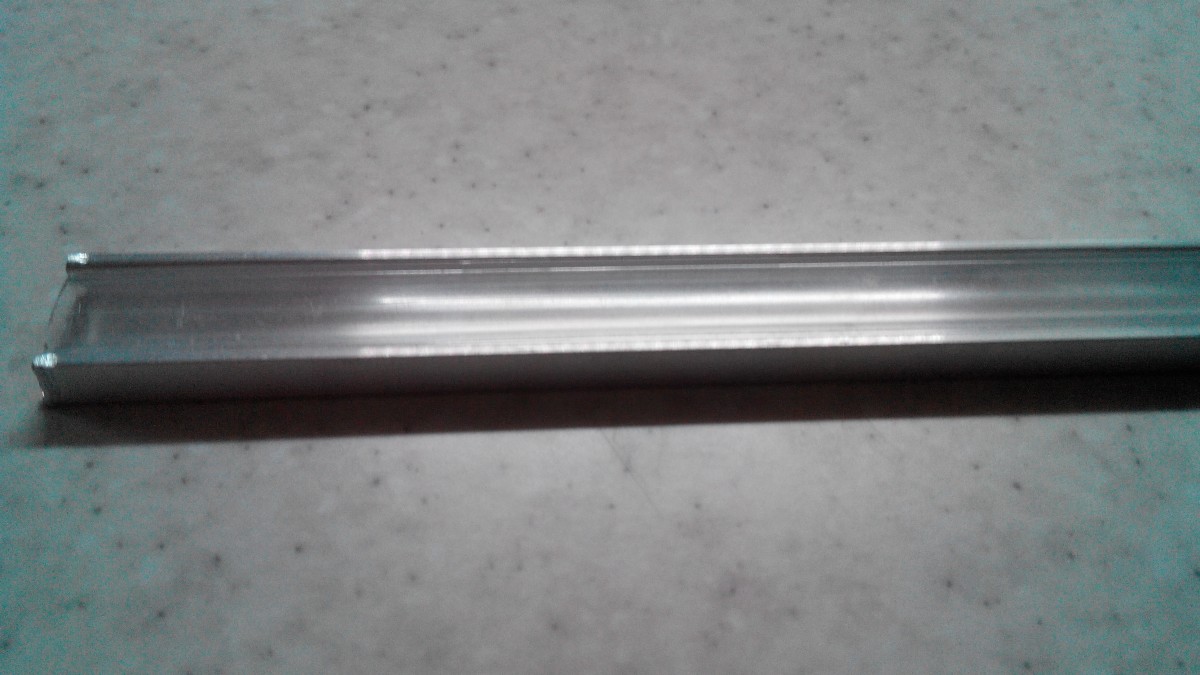

Для монтажа использовал алюминиевый профиль с прозрачным рассеивателем, но сейчас бы взял наверно матовый.

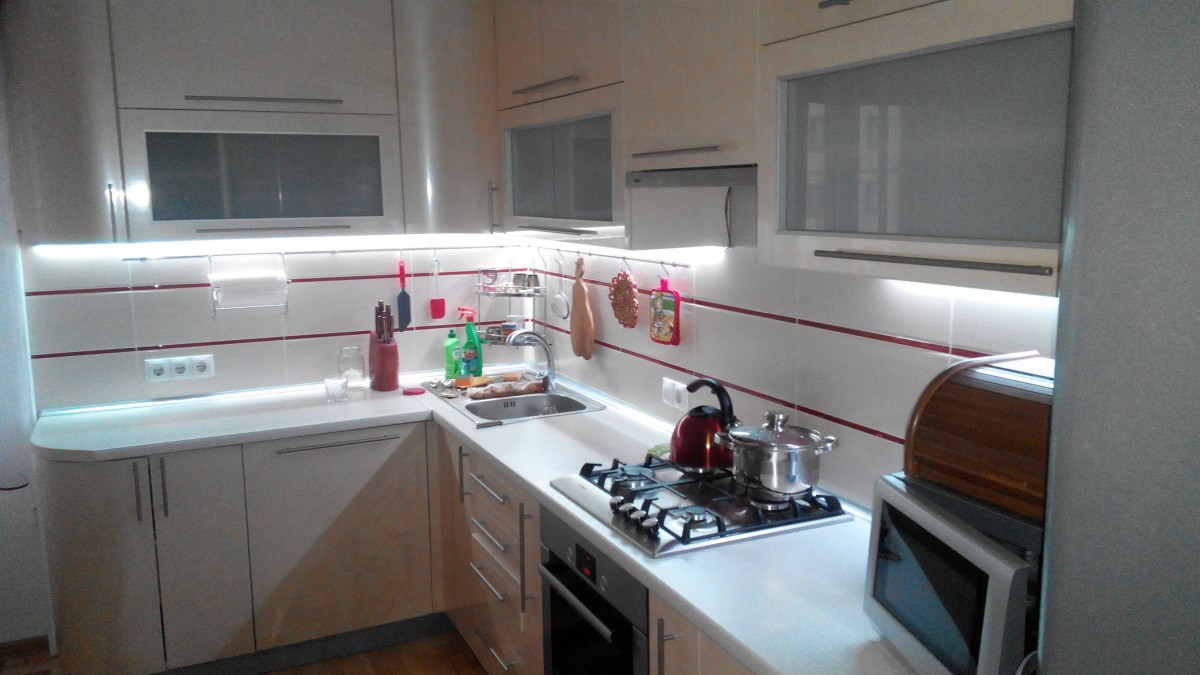

В итоге получилось так:

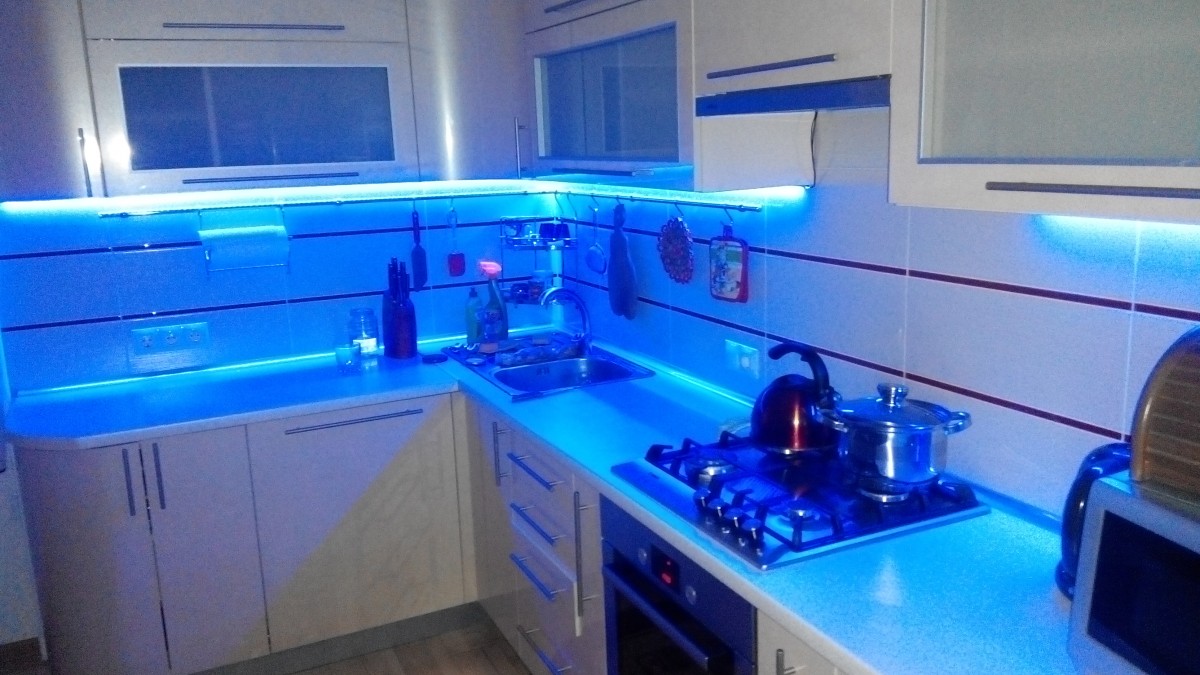

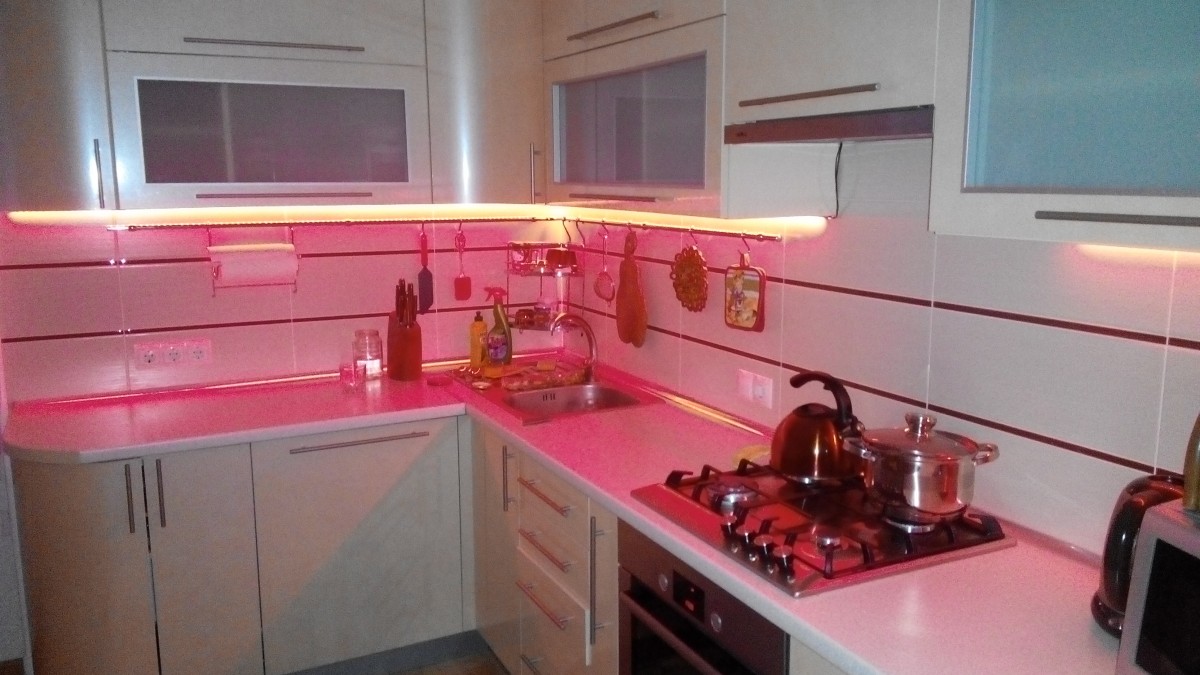

Немного в цвете, правда фото не очень передает эффект, в живую смотрится отлично:
без разницы откуда растут руки, если они золотые…
