Кто электронные платы бытовой техники ремонтировал?

Сообщение AUTOBAT » 20 авг 2015, 14:29

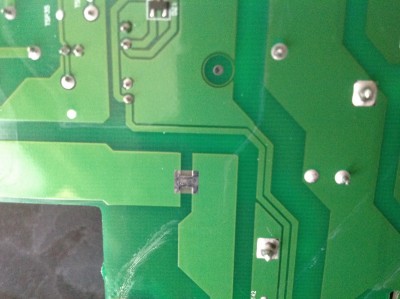

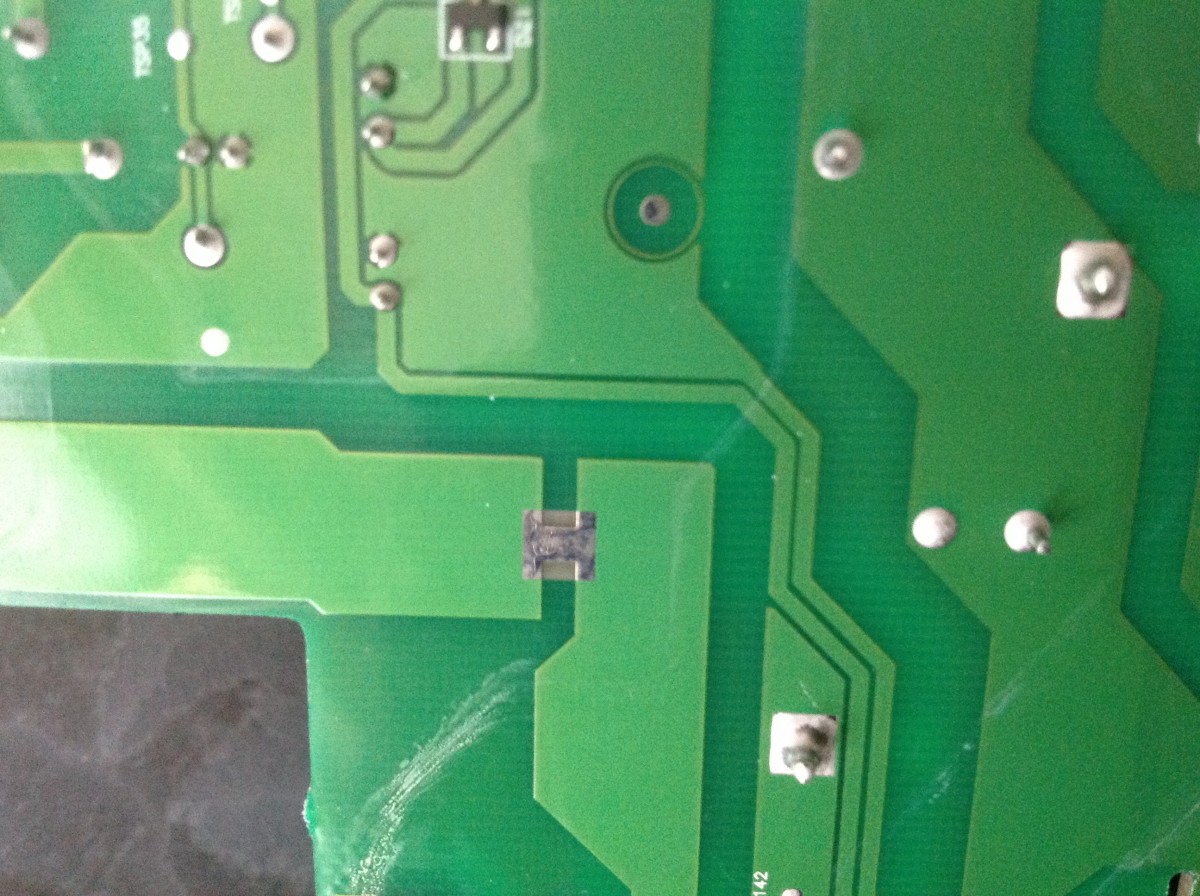

тут прогоревшая

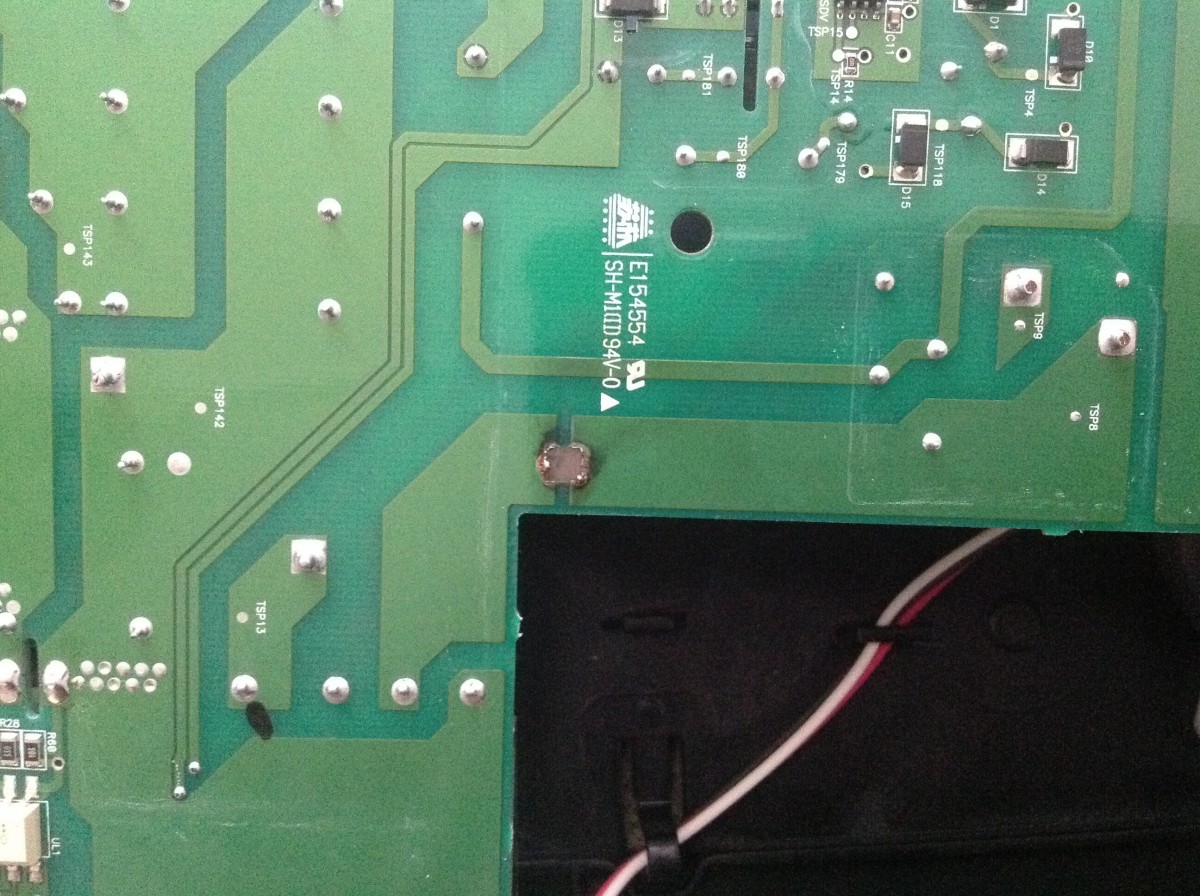

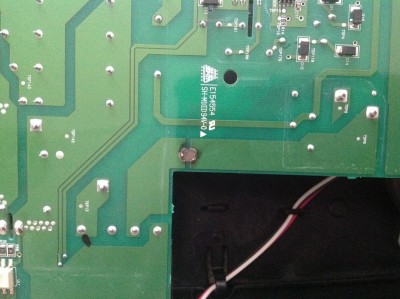

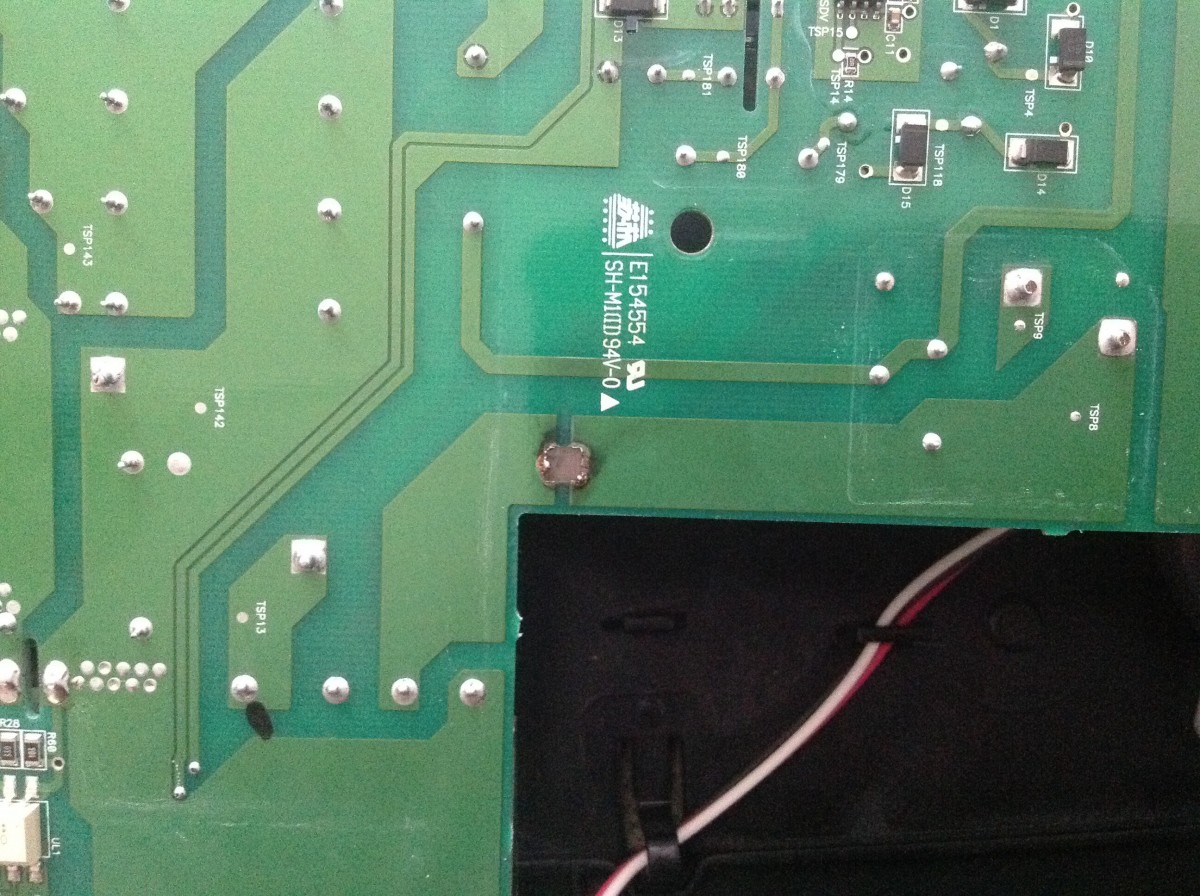

здесь похожее место, но с другой платы этого же устройства
Люди, это что было? На первый взгляд выглядит как прогоревшая дорожка платы... предположительно последствия умирания какой-то более серьёзной детали...
вопрос - пропаять оловом? может ли влиять изменившееся сопротивление перемычки? Или всё на много серьёзней и нужно искать место пробоя дальше?
спасибо.

Аватар пользователя
Plasma
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 24 июн 2009, 09:47
Темы: 6
Авто: A6 C4 1996 2.6 ABC
Имя: Кирилл
Откуда: Минск
Контактная информация:
Статус: Не в сети

Сообщение Plasma » 20 авг 2015, 14:45

пропаивай. Просто нашлось слабое место.
A6 C4 2.6 V6 темно-синяя ракета
вел (8-029)639-74-80, life(8-025) 9-255-665
http://www.drive2.ru/cars/audi/a6/a6_c4/plasmakirill/

Аватар пользователя
Bill Humble
Специалист
Специалист
Сообщений: 1523
Зарегистрирован: 09 июл 2009, 00:12
Темы: 8
Авто: A4Q 1.8T AMB '04
Имя:
Откуда: Логойск
Контактная информация:
Статус: Не в сети

Сообщение Bill Humble » 20 авг 2015, 14:49

Как будто был запаян SMDшный резистор большой мощности, но отпаялся. Поищи, может еще валяется где-то в корпусе.
Не думаю, что при таких токах поможет просто сопля из припоя.
Не умножай сущностей без надобности

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 14:54

на целой плате тоже не видно резистора...

Аватар пользователя
Bill Humble
Специалист
Специалист
Сообщений: 1523
Зарегистрирован: 09 июл 2009, 00:12
Темы: 8
Авто: A4Q 1.8T AMB '04
Имя:
Откуда: Логойск
Контактная информация:
Статус: Не в сети

Сообщение Bill Humble » 20 авг 2015, 15:00

Есть точно такая плата, но исправная? Можно фото того же места?
Не умножай сущностей без надобности

Аватар пользователя
Plasma
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 24 июн 2009, 09:47
Темы: 6
Авто: A6 C4 1996 2.6 ABC
Имя: Кирилл
Откуда: Минск
Контактная информация:
Статус: Не в сети

Сообщение Plasma » 20 авг 2015, 15:19

есть вариант номер 2.
Похоже что где-то тут подается напруга - вижу толстые пайки контактов.
Возможно здесь должен быть (по схеме) smd-предохранитель (100 ом кажется) - но его заменили тонкой дорожкой вместо детали -в китайской практике такого навалом.
попробуй тонкий волосяной проводок там пайнуть - если выгорит- что-то коротит.
Последний раз редактировалось Plasma 20 авг 2015, 21:56, всего редактировалось 2 раз.
A6 C4 2.6 V6 темно-синяя ракета
вел (8-029)639-74-80, life(8-025) 9-255-665
http://www.drive2.ru/cars/audi/a6/a6_c4/plasmakirill/

Аватар пользователя
Юра 80
Аудивод
Аудивод
Сообщений: 20894
Зарегистрирован: 12 июн 2009, 19:41
Темы: 423
Имя:
Статус: Не в сети

Сообщение Юра 80 » 20 авг 2015, 21:44

Скорей всего - где-то в устройстве косяк есть. Судя по живой плате - тут не смд деталюха была, а специальное заужение дорожки (вариант предохранителя печатного :) ). Я бы что-нибудь тонкое запаял и попробовал бы включить. Через лампочку, к примеру.

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 22:00

пропаяли дорожку - выбило автомат...(((
задумались...

платы разные, целая на большую конфорку (это индукционная варочная панель), повреждённая на две маленькие. Напруга рядом - там стоит какойто диодный мост, на 4 вывода (крайние +/-, посредине S - переменное...) и два конца с него идут на эту дорожку... полностью вся плата на ебее есть - б/у стоит 300евро.

Аватар пользователя
Bill Humble
Специалист
Специалист
Сообщений: 1523
Зарегистрирован: 09 июл 2009, 00:12
Темы: 8
Авто: A4Q 1.8T AMB '04
Имя:
Откуда: Логойск
Контактная информация:
Статус: Не в сети

Сообщение Bill Humble » 20 авг 2015, 22:19

Я просто сразу не понял, что второе фото - это живая плата. Там тоже такое место, как будто что-то было припаяно, но отпаялось.

Беглое изучение матчасти показало, что ничего сложного в устройстве индукционной печи нет. Большинство нагугленных схем представляют из себя двухтактный полумост, нагруженный на нагревательную катушку:


Соответственно сгоревшая дорожка скорее всего ведет от выпрямительного моста к силовому полевику (справа на фото). Его бы я в первую очередь выпаивал и прозванивал.
Не умножай сущностей без надобности

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 22:36

я тебя уважаю! ты знаешь языки неизвестные мне... :cry: ещё раз и по русски... у тебя собака есть? представь, что ей объясняешь! :hahaha:

Аватар пользователя
Юра 80
Аудивод
Аудивод
Сообщений: 20894
Зарегистрирован: 12 июн 2009, 19:41
Темы: 423
Имя:
Статус: Не в сети

Сообщение Юра 80 » 20 авг 2015, 22:40

Bill Humble писал(а):как будто что-то было припаяно, но отпаялось.

Там разрыва дорожки нет.

Добавлено спустя 47 секунд:
AUTOBAT писал(а):представь, что ей объясняешь!

Фоткай плату с другой стороны.

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 22:45

не могу пока... завтра сделают
проблема в том, что это последствия нашего визита во францию...(((( соответственно и печка там, на квартире у друга... он уже дрыхнет.
С обратной стороны ряд транзисторов 20N60A4D, 4 вроде... деталь NH23AT, и тот диод... печка BOSCH PIS645T01

Аватар пользователя
Юра 80
Аудивод
Аудивод
Сообщений: 20894
Зарегистрирован: 12 июн 2009, 19:41
Темы: 423
Имя:
Статус: Не в сети

Сообщение Юра 80 » 20 авг 2015, 22:56

AUTOBAT писал(а):ряд транзисторов 20N60A4D

Вот их и менять. По версии Bill Humble. Тестером бытовым их не проверишь. Или - гугл - как проверить igbt
Я бы менял все.
И мост бы за одно проверить.

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 23:03

про полевики мы вычитали на форумах сразу, там даже их схема проверочная есть... но решили не заморачиваться и тупо заказали с китая 10шт. за пару евро.(они так продаются)
мост да... он ближе всего к этому месту, но пишут - если горит перемычка, то мост живой... надеемся! всё равно не знаем, как проверить...

Аватар пользователя
Юра 80
Аудивод
Аудивод
Сообщений: 20894
Зарегистрирован: 12 июн 2009, 19:41
Темы: 423
Имя:
Статус: Не в сети

Сообщение Юра 80 » 20 авг 2015, 23:17

AUTOBAT писал(а):всё равно не знаем, как проверить...

ну мост из четырех диодов состоит. Они в одну сторону имеют маленькое сопротивление, в другую - большое. С ними проще. По модели печки ничего не гуглится ВООБЩЕ. Одна ссыль французская. Без схемы.

Аватар пользователя
Plasma
Водитель
Водитель
Сообщений: 758
Зарегистрирован: 24 июн 2009, 09:47
Темы: 6
Авто: A6 C4 1996 2.6 ABC
Имя: Кирилл
Откуда: Минск
Контактная информация:
Статус: Не в сети

Сообщение Plasma » 20 авг 2015, 23:25

проверь еще конденсаторы на вздутость - боченки такие круглые. Серебристой попкой вверх. Эта попка иногда вздутая или треснутая.
A6 C4 2.6 V6 темно-синяя ракета
вел (8-029)639-74-80, life(8-025) 9-255-665
http://www.drive2.ru/cars/audi/a6/a6_c4/plasmakirill/

Аватар пользователя
AUTOBAT
Авторитет
Авторитет
Сообщений: 4582
Зарегистрирован: 25 июн 2009, 14:11
Темы: 88
Авто: W639, X156
Имя: нет
Статус: Не в сети

Сообщение AUTOBAT » 20 авг 2015, 23:26

я тоже только немецкую инструкцию нагуглил...((( вывод - играться без кастрюли лучше не надо! мои босяки именно это и делали.

конденсаторы (электролиты) на вид, как новые...

Аватар пользователя
Bill Humble
Специалист
Специалист
Сообщений: 1523
Зарегистрирован: 09 июл 2009, 00:12
Темы: 8
Авто: A4Q 1.8T AMB '04
Имя:
Откуда: Логойск
Контактная информация:
Статус: Не в сети

Сообщение Bill Humble » 21 авг 2015, 09:40

Я проверяю IGBT мультиметром. Ставлю в прозвонку диодов. Переход коллектор-эмиттер должен либо вообще не звониться, либо звониться в одну сторону. Если в обе стороны КЗ, транзистор однозначно дохлый.

Я бы их все-таки прозвонил. Мало того, что китайские детали могут быть поддельными, с худшими характеристиками, так еще и есть 5% вероятности, что дело не в транзисторе. При пробое одного из резонансных конденсаторов симптом по идее будет такой же - перегорание предохранителя. При залипшем в открытом состоянии драйвере затворов - тоже.
Не умножай сущностей без надобности
