Лампа рассеянного света в обшивке двери

Polosaty · Сообщение **Polosaty** » 01 июн 2011, 21:39

Внутри салона в обшивках дверей под пластиковыми молдингами есть лампы рассеянного света. В темноте свет от них падает на ручки с кнопками управления стеклоподъемниками, получается красиво. Одна лампа в передней пассажирской двери горит тусклее других. Конструкция там простая: светодиод и световод из оргстекла. Снял молдинг, видно, что кто-то "чинил", т.к. провода к светодиоду не в родной оплетке и есть соединения с проводами, выходящими из-под обшивки. Вижу, что сам светодиод горит тусклее, чем в водительской двери. Но светодиод очень похож на родной, т.к цвета проводов родные, сечение проводов такое же, как родных, и обжим проводов на контактах светодиода такой же, как на водительской двери. Напряжения на обоих светодиодах одинаковое (кажется, 3,1 В), даже на тусклом примерно на 0,15 В выше. Плохой контакт такого эффекта не дал бы, т.к. потребляемый ток у светодиода очень мал.
По-хорошему, нужно бы попробовать перекинуть светодиоды между водительской и пассажирской дверью и проверить, в светодиоде ли дело или в чем-то другом, но для этого нужно полностью разобрать обшивки обеих дверей, а этого делать не хочется, боюсь, что трудоемко, и что придется отдирать бесшумку, приклеенную на герметик. Может, будут иные идеи? Может, кто-нить сталкивался с подобным?

Kikos · Сообщение **Kikos** » 02 июн 2011, 00:11

Для свечения светодиода главное не напряжение, а сила протекающего через него тока. Именно поэтому драйверы (источники питания) для них заточены на стабилизированный ток. Если есть возможность её замерить, возможно получите ответ на свой вопрос. К тому же сами светодиоды хоть и намного более долговечны, чем лампы накаливания, но случается тоже перегорают и пр.

Добавлено спустя 9 часов 20 минут 20 секунд:
Посмотрите схемы (в файле), это облегчит решение вопроса.

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 09:52

Спасибо, на схеме вроде все просто. Непонятно только, как диагностировать.
Была бы обычная лампочка - искал бы плохой контакт. Но ведь для светодиода это не актуально? Поскольку потребление у него очень маленькое, качество контакта для него не имеет такого значения, как для обычной лампочки. И если он в принципе светится, но, скажем, в полнакала, то либо проблема с самим светодиодом, либо с преобразователем, который на схеме называется ambient lighting voltage converter. Логика правильная или нет?
В любом случае пока наиболее эффектиным способом диагностики представляется перемена местами светодиодов в водительской и пассажирской дверях, которая требует разборки обшивки...

Юра 80 · Сообщение **Юра 80** » 02 июн 2011, 10:22

Polosaty писал(а):наиболее эффектиным способом диагностики

а лечения - замена светодиода. Хоть на белый или синий

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 10:35

Юра 80 писал(а):лечения - замена светодиода

Где уверенность, что поможет? Светодиод ведь в принципе светится, только недостаточно ярко. Точно дело в нем?

Kikos · Сообщение **Kikos** » 02 июн 2011, 19:04

Качество контакта имеет, конечно, меньшую роль, но скидывать его совсем со счетов не стоит. Если серьезно настроены разобраться в проблеме, обшивку снимать придется. Рассеянная подсветка, кстати, имеет возможность регулировки яркости, и если судить по схеме, то вполне может оказаться, что управление этим организовано в цифре...
Для начала было бы неплохо замерить токи через диоды в водительской и пассажирской дверях, при идентичных и разной яркости свечения - светодиод, при разных - для начала смотреть драйвер, потом лезть в управление.

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 19:17

Спасибо большое.
Для того, чтобы померять токи, нужно разобрать обшивку, т.к. если с пассажирской стороны под молдингом соединение есть (сделано старым хозяином - и чего он туда лазил? тем более, что машина из Германии пришла) и в него можно попытаться "врезаться" амперметром, то с водительской - нет. На светодиоде провода обжаты клеммами, разжимать клеммы не хочется, тем более, что потом обшивку все равно разбирать придется с вероятностью 99%. Поэтому сначала полезу в пассажирскую дверь, если ничего явного не увижу, тогда в водительскую, и посмотрю, как будет светиться водительский светодиод в пассажирской двери.
Регулируется яркость, по-моему в MMI, вместе с остальным inner light, поэтому Вы наверняка правы - упраление цифрой. Кстати, нужно проверить, будет ли меняться яркость этого тусклого светодиода вместе с остальными. Мот, его просто неправильно подключили.
Проблема, конечно, несрочная. Как-нить в выходной на досуге поковыряюсь. О результатах сообщу. Инструкцию по разборке из Эльзы распечатал. Постараюсь сделать фотоотчет.
Кстати, у официалов светодиод продается в комплекте со световодом, поэтому стоит дороже, чем хотелось бы

.

Юра 80 · Сообщение **Юра 80** » 02 июн 2011, 19:31

Polosaty писал(а):Мот, его просто неправильно подключили.

очень сложно не правильно подключить светодиод - он или светится - или нет.

Polosaty писал(а):у официалов светодиод продается в комплекте со световодом,

а на жданах, на радиорынке - нет. Цена вопроса - думаю, не более тысячи. Или - не кошерно использовать неофициальные светодиоды? Кста, АУДИ - светодиоды не делает.

Maxxtro2 · Сообщение **Maxxtro2** » 02 июн 2011, 19:38

обычная проблема контурного освещения - садятся диоды при длительном включении на большую яркость, обычно меняют просто полосой.

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 20:20

Maxxtro2 писал(а):обычно меняют просто полосой.

Там всего один

Но не думаю, что он сел. В остальных дверях же нормально. А в эту дверь почему-то лазили.

Юра 80 писал(а):очень сложно не правильно подключить светодиод - он или светится - или нет

Там вроде яркость регулируется. Поэтому теоретически могли не на тот плюс подключить, не на регулируемый.

Юра 80 писал(а):Цена вопроса - думаю, не более тысячи. Или - не кошерно использовать неофициальные светодиоды?

По-хорошему, чтобы во всех дверях яркость подсветки была одинаковой, нужны светодиоды с одинаковыми параметрами. Не уверен, что на жданах сумею подобрать. Но, если дело будет в светодиоде (в чем сомневаюсь), то попробую. Если честно, просто в голову не приходило... :oops:

Очень даже кошерно, религия позволяет.
Большое спасибо за советы.

Юра 80 · Сообщение **Юра 80** » 02 июн 2011, 20:48

Polosaty писал(а):По-хорошему, чтобы во всех дверях яркость подсветки была одинаковой, нужны светодиоды с одинаковыми параметрами.

вполне можно в обоих дверях заменить. На светодиоды с одинаковыми параметрами.
После перегорания одного в воздуховоде - купил на жданах пару - заменил в двух, т.к. они были несколько ярче оригинальных. Подобирал по размеру - они там очень маленькие.
Т.е. брал бы сразу пару - на жданах стоянка дороже, чем светодиоды, заменил бы сначала один.

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 21:05

Юра 80 писал(а):вполне можно в обоих дверях заменить. На светодиоды с одинаковыми параметрами.

Тогда сразу четыре, в задних дверях они тоже есть. Что тоже не проблема абсолютно. Отличная идея, спасибо :good:

Юра 80 писал(а):на жданах стоянка дороже, чем светодиоды

На жданах стоянка дешевле, чем светодиод на Audi-центре

. А от меня на жданы экспресс идет, гораздо быстрее, чем на машине парковаться

Юра 80 · Сообщение **Юра 80** » 02 июн 2011, 21:43

Polosaty писал(а):гораздо быстрее, чем на машине парковаться

и гасао можно у узкоглазых с водкой скушать :good:

В задних - можно и не менять - если там тусклей будет подсветка - это не критично абсолютно. Можно вообще белую вколхозить. Тоже интересно будет.

Polosaty · Сообщение **Polosaty** » 02 июн 2011, 23:43

Юра 80 писал(а):и гасао можно у узкоглазых с водкой скушать

Вы - просто генератор конструктивных идей. Я думал, что про светодиоды - это гениально. Оказалось, светодиоды - фигня, про гасао гораздо конструктивнее :drinks:

Юра 80 писал(а):Можно вообще белую вколхозить.

Она и так белая

Kikos · Сообщение **Kikos** » 10 ноя 2011, 21:36

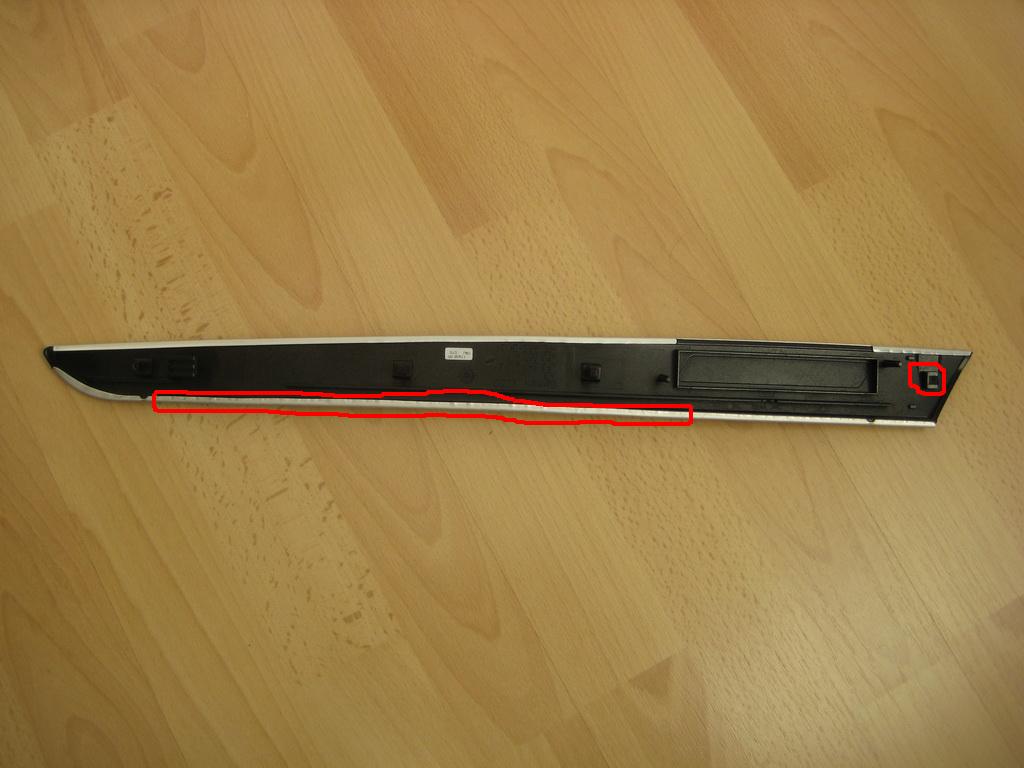

Вот и у меня в передней пассажирской двери с неделю как пропала рассеянная подсветка. По Этке действительно замена только узлом целиком, поэтому было принято решение делать вскрытие. При этом вроде и не сильно тянул, но всё равно сломал одну защелку на алюминиевой накладке (обведена), пришлось клеить, и вытянул также пластиковое основание накладки, чтобы его заправить обратно, пришлось отогнуть с одной стороны алюминий (обведено), а потом завальцевать обратно.

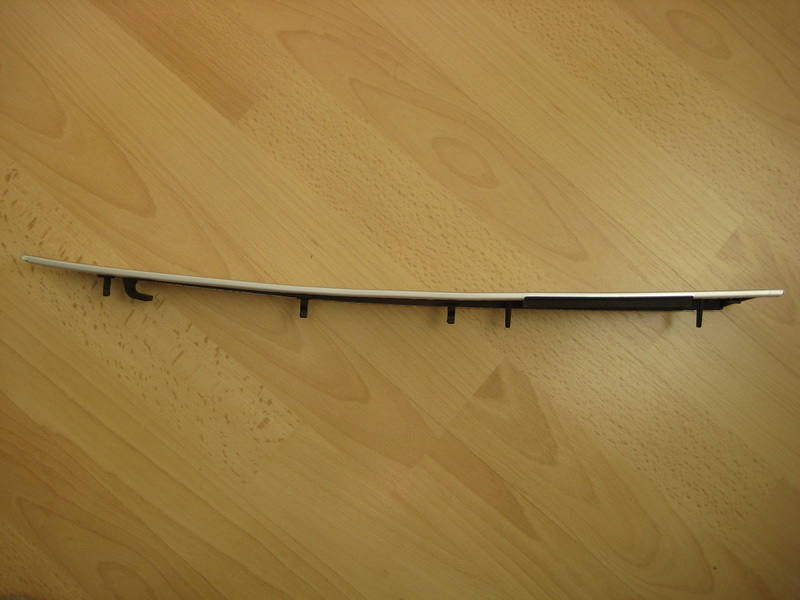

: вид накладки сзади

: вид накладки сбоку

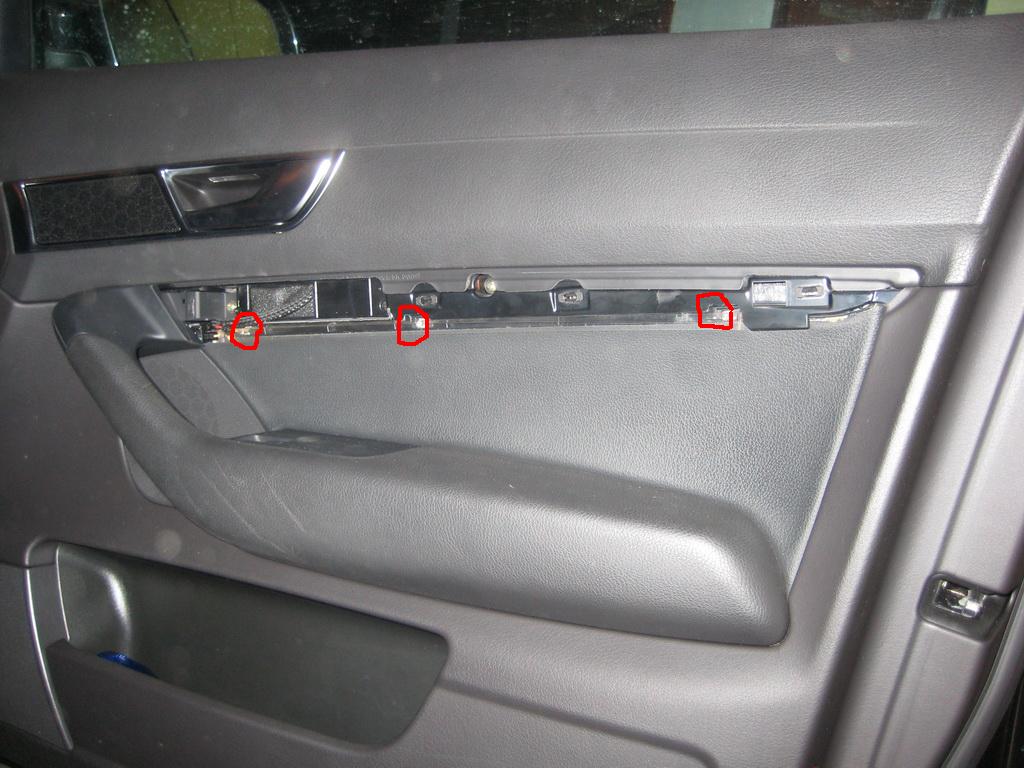

Под накладкой находится планка подсветки на трех защелках (обведено) с диодом в торце.

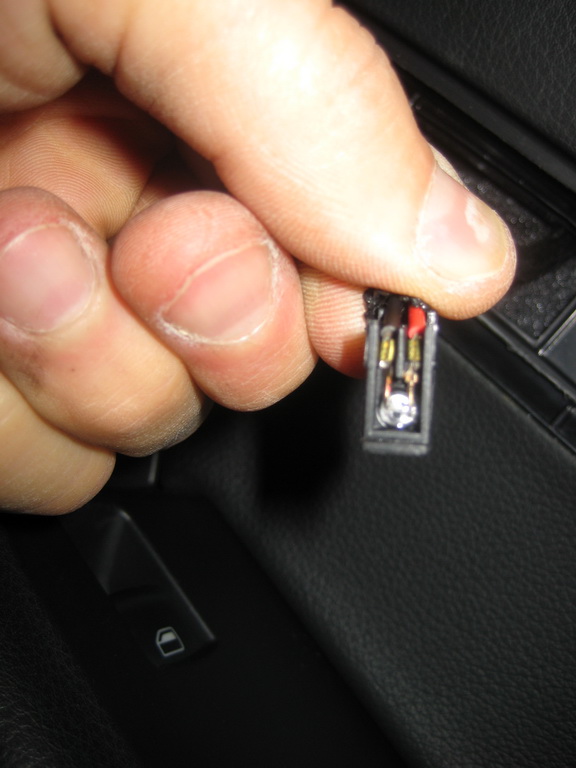

Крепление диода (выводы завальцованы), на нем присутствовало напряжение 1,1В

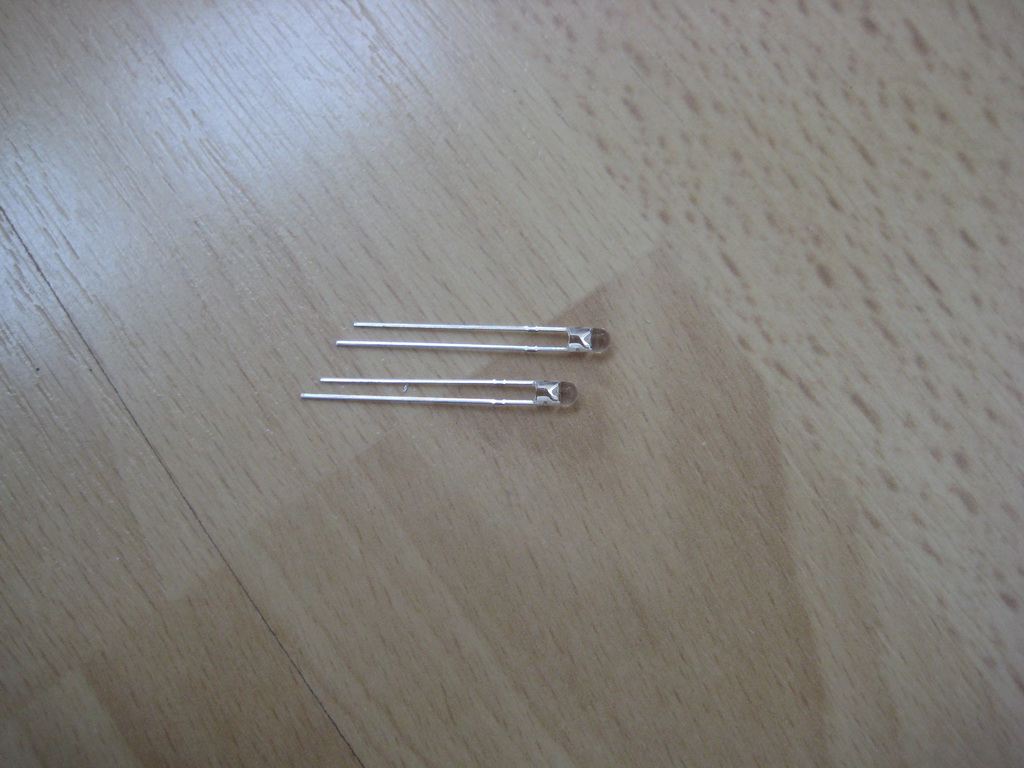

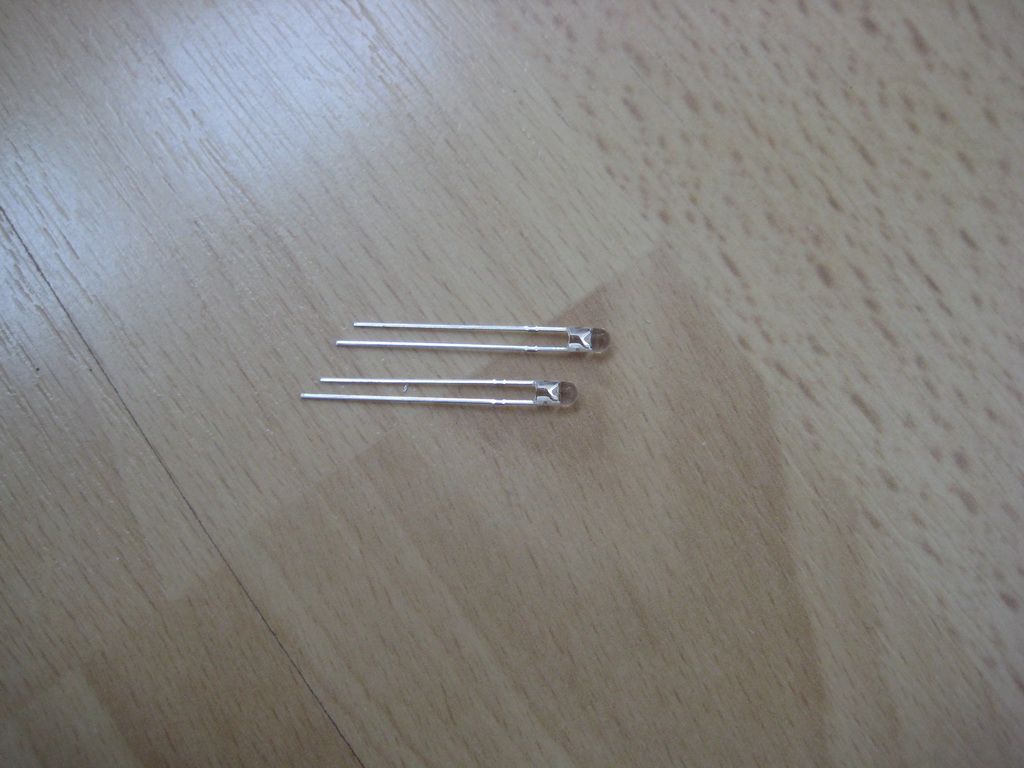

На Жданах без проблем были найдены и куплены (1000 руб/шт.) кошерные китайские диоды теплого тона

Пришлось паять, развальцовано было качественно

, после сборки проверка в темноте

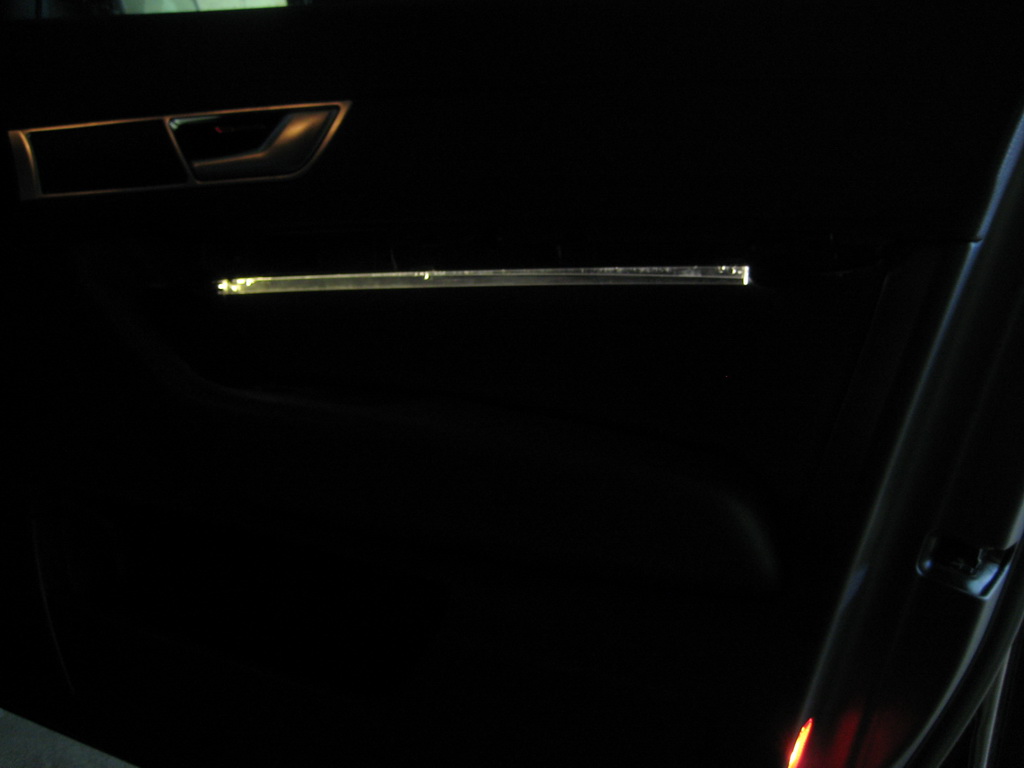

На всё ушло пару часов (с заездом на Жданы), визуально свет такой же как и на других дверях.

nik09 · Сообщение **nik09** » 14 ноя 2011, 11:06

Вадим, эта подсветка есть во всех авто? Что-то у себя я не наблюдал такого, может выключена? А как включить, через какое меню?
Спасибо.

Kikos · Сообщение **Kikos** » 14 ноя 2011, 15:54

Нет, это стоит не на всех. Посмотрел у себя расшифровку VIN, обнаружил: QQ1 - Пакет Освещения. Думаю, это он (светодиоды в зеркалах, внизу, в т.ч.) Можно заглянуть под накладку двери, сразу будет понятно, есть он или нет. Через MMI в меню CAR можно регулировать яркость этой+подсветки ног.

Gater · Сообщение **Gater** » 14 ноя 2011, 15:56

Называется Амбиент-пакет

nik09 · Сообщение **nik09** » 14 ноя 2011, 16:05

Спасибо,

. У меня QQ0 - видимо этого прибамбаса нет

Vitaliyak · Сообщение **Vitaliyak** » 30 ноя 2011, 00:12

Сегодня ремонтировал амбиент на авоське.. не горели светодиоды в зеркале снаружи и подсветка водительской двери .. в чем был косяк? Как сказал мастер - электрика наука о контактах!

Интереснее получается с контурной в задних дверях.. не горит и слева и справа... есть ошибка. Компом при тесте - включается. Т.е работает... при вклжчении через мми - нет. Хез знает что за косяк... ошибку потом выложу.
Кто что думает?
