Отчет по настройке спутникового ТВУ меня три дня ушло на настройку спутниковой антенны и кардшаринга, поэтому решил написать этот FAQ, может благодаря ему кто-то помучается меньше меня.
Итак по порядку:
1. Выбор оборудования.
Для просмотра спутникового телевидения понадобится: телевизор, спутниковый ресивер, тарелка, конвертер, модем. Ресивер актуально брать с поддержкой HD каналов. Антенна чем больше - тем лучше качество сигнала. Для НТВ+ все советуют брать 90см, но работает и на 60см. От размера зависит:
Конвертер для НТВ+ нужен c круговой поляризацией, я настраивал Континент ТВ - для него нужен с линейной поляризацией. Еще необходим будет телевизионный кабель, который будет идти от конвертера к рессиверу. Ну и естественно для ша***га нужен интернет, следовательно нужен модем настроенный в режим роутер. Можно использовать 3G-модем от Velcom, life, MTS (для Openbox S6 Pro HD PVR точно, по другим ресиверам не знаю)
Себе покупал ТВ - Samsung UE40D6500, ресивер - Openbox S6 Pro HD PVR, тарелка - 90см, два конвертера - один с круговой поляризацией (в дальнейшем будет использоваться для НТВ+) и один с линейной поляризацией (использую сейчас для Континент ТВ), модем Промсвязь М-200А от byfly (в дальнейшем планирую сменить на что-нибудь нормальное).
2. Монтаж антенны.
Для начала нужно выбрать место установки антенны. Лучше всего если стоя у антенны вы будите видеть телевизор, в противном случае вам понадобится напарник для настройки антенны или можно воспользовать методом описанным Властелином колец
Теперь прикручиваем к стене кронштейн, закрепляем на антенне конвертер. Если после установки антенны дотянуться до конвертера не сможете (я не могу), то сразу к конвертеру присоединяете кабель. Вот пару картинок как правильно разделать кабель:
После этого к антенне нужно прикрутить регулирующую скобу которая будет держать тарелку за кронштейн
Перед тем как прикручивать эту скобу советую скачать и установить небольшую программку которая мне очень помогла
В этой программе вводите координаты места установки антенны и выбираете спутник на который будите ее настраивать
Далее переходите на вкладку "оффсетная антенна", вводите там размеры своей антенны и получаете требуемый наклон антенны
А теперь самое главное! Если наклон антенны 90 и более - то скобу нужно ставить регулировочным пазом вниз, если же угол наклона менее 90 - то скобу необходимо ставить пазом вверх.
(Я, до того как нашел эту программу, установил скобу пазом вниз и 3 часа не мог найти спутник. Потом в программе посмотрел что мне надо угол наклона 82гр, перевернул скобу и поймал сигнал минут за 10.)
Вешаем антенну на кронштейн и регулировочные гайки подтягиваем так чтобы антенна крутилась с небольшим усилием. Соединяем антенну с ресивером кабелем.
Итак антенна висит, все кабеля подключены и самое время перейти к настройке антенны.
3. Настройка антенны.
Включаем телевизор и ресивер. В ресивере заходим Меню>Установки>Установки антенны и видим вот такую картинку
В первом пункте выбираем спутник на который будем настраиваться. Моего в списке не было поэтому я выбрал User 01 и вручную ввел местоположение 85E.
Второй пункт "частота". Идем на сайт lyngsat.com и находим там какие каналы вещаются с нашего спутника. В моем случае пакет Континент ТВ.
На картинке выше 12000 - это частота, 26700 - это скорость, H - горизонтальная поляризация. Вот эти три значения нужно ввести во втором пункте "частота". Можно в гугле поискать самый сильный транспондер с этого спутника (т.е. будет самый сильный сигнал), но мне кажется разницы нет по какому транспондеру настраивать.
Остальные пункты как на картинке.
После того как все ввели нажимаете на пульте синюю кнопочку и на экране появляются большие индикаторы
И теперь начинаем крутить тарелку!
Поймали максимальный сигнал!!!
Теперь возвращаемся в "установки антенны", нажимаем зеленую кнопку "Доб Тр" и вводим данные следующего транспондера из таблицы каналов, потом опять зеленую и добавляем следующий транспондер и так добавляем все транспондеры вашего пакета.
После того как ввели все транспондеры в самом низу выбираем "поиск каналов" и жмем "ОК". Выбираем режим "Авто" и опять жмем "ОК"
4. Настройка ша***га.
Идем на форум gomel-sat и регистрируемся там (в дальнейшем этот форум будет очень полезным). На главной странице форума есть кнопка "Биллинг" нужно нажать ее или же ввести адрес cbilling.net. Проходим регистрацию на сервере, пополняем счет (я пополнял через Webmoney). Еще на этом сервере есть очень хорошее предложение
После того как пополнили баланс выбираем нужный ТВ пакет и покупаем его. В разделе "сервера" выбираем сервер, в разделе "тюнеры" - свой тюнер. Переходим на главную и видим такую картинку
Нажимаем "Настройки тюнера" и получаем
эти данные нам понадобятся для настройки ресивера.
Теперь нужно установить на ресивер плагин mgcamd. Если у вас ресивер не openbox то плагин можно скачать на gomel-sat. Если же, как у меня, Openbox то можно скачать через ресивер. Для этого идем Меню>Приложения>Плагины, нажимаем синюю кнопку "Загрузка", потом красную "Сервер" и вводим адрес сервера d.openboxfan.com жмем Enter, а потом Start Download. В появившемся списке оставляем галочку на mgcamd и нажимаем красную кнопку "Start Download". Ждем пока загрузится и установится плагин. После того как плагин установится ставим ему "автозапуск"
Теперь открываем Total Comander, нажимаем FTP> Соединиться с FTP-сервером. В появившемся окне нажимаем кнопку добавить
В открывшемся окне вводим любое "имя соединения", IP вашего ресивера, учетная запись "root" и жмем "ОК".
Выбираем созданное подключение и нажимаем "соединиться"
Пароль никакой не вводим и нажимаем "ОК". В командоре появились две папки bin и modules. Переходим на уровень вверх, находим папку var идем в нее, там ищем папку keys и заходим. Тут нам нужно отредактировать файл newcamd.list. Выделяем его и нажимаем "F4". В открывшемся окне нужно ввести данные которые мы получили на cbilling.net
После ввода данных сохраняем файл и закрываем, будет предложено заменить файл - соглашаемся.
После этого всем файлам в папке "keys" присваиваем атрибут 755. Для этого выделяем файл и в панели командера выбираем Файлы>Изменить атрибуты.
Так же нужно присвоить атрибут 755 файлам
в директории /var/etc/ на start.sh
в директории /var/bin/ на файлы mgcamd и newcs
На ресивере заходимМеню>Приложения>Плагины и запускаем mgcamd/
Наслаждаемся просмотром ТВ-программ!
P.S. Спасибо Юре 80! Благодаря его консультациям я смог настроить спутниковое ТВ и написать этот отчет.
Итак по порядку:
1. Выбор оборудования.
Для просмотра спутникового телевидения понадобится: телевизор, спутниковый ресивер, тарелка, конвертер, модем. Ресивер актуально брать с поддержкой HD каналов. Антенна чем больше - тем лучше качество сигнала. Для НТВ+ все советуют брать 90см, но работает и на 60см. От размера зависит:
Юра 80 писал(а):устойчивость приема. Особенно - в плохую погоду - дождь, снег и пр. До спутника-то - около 40 тыс км Ну и всякая хрень, которая между тобой и спутником - как бы приему мешает. Тарелка - это как бы усилитель сигнала. Т.е. чем больше тарелка - тем сильней сигнал. Считается, что для приема ХД каналов нужна как бы бОльшая тарелка. Но у меня НТВ идет на 60 см (с ХД) - и нормально. Т.е. см 80 - самый универсальный случай. 1.2м - тоже можно, но это как бы уже и перебор.
Конвертер для НТВ+ нужен c круговой поляризацией, я настраивал Континент ТВ - для него нужен с линейной поляризацией. Еще необходим будет телевизионный кабель, который будет идти от конвертера к рессиверу. Ну и естественно для ша***га нужен интернет, следовательно нужен модем настроенный в режим роутер. Можно использовать 3G-модем от Velcom, life, MTS (для Openbox S6 Pro HD PVR точно, по другим ресиверам не знаю)
Себе покупал ТВ - Samsung UE40D6500, ресивер - Openbox S6 Pro HD PVR, тарелка - 90см, два конвертера - один с круговой поляризацией (в дальнейшем будет использоваться для НТВ+) и один с линейной поляризацией (использую сейчас для Континент ТВ), модем Промсвязь М-200А от byfly (в дальнейшем планирую сменить на что-нибудь нормальное).
2. Монтаж антенны.
Для начала нужно выбрать место установки антенны. Лучше всего если стоя у антенны вы будите видеть телевизор, в противном случае вам понадобится напарник для настройки антенны или можно воспользовать методом описанным Властелином колец
). Так же необходимо что бы между антенной и спутником не было никаких препятствий. Направление на спутник можно посмотреть на сайте dishpointer.com. Вводите свой адрес, выбираете необходимый спутник (для НТВ+ это Eutelsat W4 36E, в моем случае Intelsat 15 85E) и на карте видите в какой стороне находится спутникВластелин колец писал(а):берешь с собой к тарелке тюнер и маленький автомобильный тв и ловишь сигнал
Теперь прикручиваем к стене кронштейн, закрепляем на антенне конвертер. Если после установки антенны дотянуться до конвертера не сможете (я не могу), то сразу к конвертеру присоединяете кабель. Вот пару картинок как правильно разделать кабель:
После этого к антенне нужно прикрутить регулирующую скобу которая будет держать тарелку за кронштейн
Перед тем как прикручивать эту скобу советую скачать и установить небольшую программку которая мне очень помогла
saa_setup.7z
В этой программе вводите координаты места установки антенны и выбираете спутник на который будите ее настраивать
Далее переходите на вкладку "оффсетная антенна", вводите там размеры своей антенны и получаете требуемый наклон антенны
А теперь самое главное! Если наклон антенны 90 и более - то скобу нужно ставить регулировочным пазом вниз, если же угол наклона менее 90 - то скобу необходимо ставить пазом вверх.
(Я, до того как нашел эту программу, установил скобу пазом вниз и 3 часа не мог найти спутник. Потом в программе посмотрел что мне надо угол наклона 82гр, перевернул скобу и поймал сигнал минут за 10.)
Вешаем антенну на кронштейн и регулировочные гайки подтягиваем так чтобы антенна крутилась с небольшим усилием. Соединяем антенну с ресивером кабелем.
Итак антенна висит, все кабеля подключены и самое время перейти к настройке антенны.
3. Настройка антенны.
Включаем телевизор и ресивер. В ресивере заходим Меню>Установки>Установки антенны и видим вот такую картинку
В первом пункте выбираем спутник на который будем настраиваться. Моего в списке не было поэтому я выбрал User 01 и вручную ввел местоположение 85E.
Второй пункт "частота". Идем на сайт lyngsat.com и находим там какие каналы вещаются с нашего спутника. В моем случае пакет Континент ТВ.
На картинке выше 12000 - это частота, 26700 - это скорость, H - горизонтальная поляризация. Вот эти три значения нужно ввести во втором пункте "частота". Можно в гугле поискать самый сильный транспондер с этого спутника (т.е. будет самый сильный сигнал), но мне кажется разницы нет по какому транспондеру настраивать.
Остальные пункты как на картинке.
После того как все ввели нажимаете на пульте синюю кнопочку и на экране появляются большие индикаторы
И теперь начинаем крутить тарелку!
Властелин колец писал(а):поворачивать необходимо на 1 мм с задержкой в пару-тройку секунд... как только словил сигнал, начинаешь по-тихоньку поджимать гайки и окончательно корректировать положение тарелки до максимального уровня сигнала...
Поймали максимальный сигнал!!!
Теперь возвращаемся в "установки антенны", нажимаем зеленую кнопку "Доб Тр" и вводим данные следующего транспондера из таблицы каналов, потом опять зеленую и добавляем следующий транспондер и так добавляем все транспондеры вашего пакета.
После того как ввели все транспондеры в самом низу выбираем "поиск каналов" и жмем "ОК". Выбираем режим "Авто" и опять жмем "ОК"
4. Настройка ша***га.
Идем на форум gomel-sat и регистрируемся там (в дальнейшем этот форум будет очень полезным). На главной странице форума есть кнопка "Биллинг" нужно нажать ее или же ввести адрес cbilling.net. Проходим регистрацию на сервере, пополняем счет (я пополнял через Webmoney). Еще на этом сервере есть очень хорошее предложение
После того как пополнили баланс выбираем нужный ТВ пакет и покупаем его. В разделе "сервера" выбираем сервер, в разделе "тюнеры" - свой тюнер. Переходим на главную и видим такую картинку
Нажимаем "Настройки тюнера" и получаем
эти данные нам понадобятся для настройки ресивера.
Теперь нужно установить на ресивер плагин mgcamd. Если у вас ресивер не openbox то плагин можно скачать на gomel-sat. Если же, как у меня, Openbox то можно скачать через ресивер. Для этого идем Меню>Приложения>Плагины, нажимаем синюю кнопку "Загрузка", потом красную "Сервер" и вводим адрес сервера d.openboxfan.com жмем Enter, а потом Start Download. В появившемся списке оставляем галочку на mgcamd и нажимаем красную кнопку "Start Download". Ждем пока загрузится и установится плагин. После того как плагин установится ставим ему "автозапуск"
Теперь открываем Total Comander, нажимаем FTP> Соединиться с FTP-сервером. В появившемся окне нажимаем кнопку добавить
В открывшемся окне вводим любое "имя соединения", IP вашего ресивера, учетная запись "root" и жмем "ОК".
Выбираем созданное подключение и нажимаем "соединиться"
Пароль никакой не вводим и нажимаем "ОК". В командоре появились две папки bin и modules. Переходим на уровень вверх, находим папку var идем в нее, там ищем папку keys и заходим. Тут нам нужно отредактировать файл newcamd.list. Выделяем его и нажимаем "F4". В открывшемся окне нужно ввести данные которые мы получили на cbilling.net
После ввода данных сохраняем файл и закрываем, будет предложено заменить файл - соглашаемся.
После этого всем файлам в папке "keys" присваиваем атрибут 755. Для этого выделяем файл и в панели командера выбираем Файлы>Изменить атрибуты.
Так же нужно присвоить атрибут 755 файлам
в директории /var/etc/ на start.sh
в директории /var/bin/ на файлы mgcamd и newcs
На ресивере заходимМеню>Приложения>Плагины и запускаем mgcamd/
Наслаждаемся просмотром ТВ-программ!
P.S. Спасибо Юре 80! Благодаря его консультациям я смог настроить спутниковое ТВ и написать этот отчет.
список каналов от Паши для Openbox и аналоговСписок каналов ТУТ беру всегда.
список каналов для Galaxy Innovations и аналогов (Spark и Enigma 2)Список каналов искать ТУТ .
Скрытый текст. Нужно быть зарегистрированным и иметь сообщений: 150

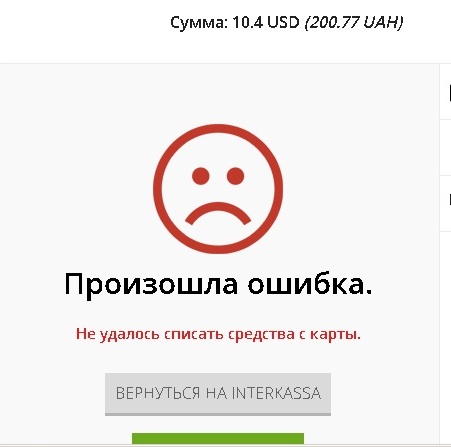

Visa Classic в белках, оплатил шару без проблем

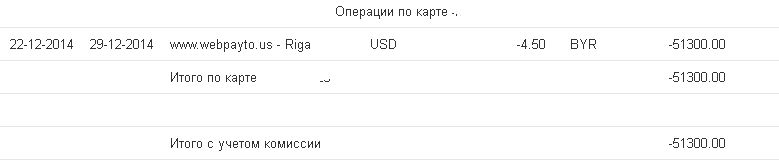

, а последний раз в долларах, но фигурирует Рига...
