Установка круиз контроля А4 B5 (модели с дизельным двигателем)

DIA · Сообщение **DIA** » 12 окт 2011, 23:17

Oput писал(а):и не понятно какая моя:

Думаю вот эта.

Oput · Сообщение **Oput** » 13 окт 2011, 15:14

пасиб! Разобрался уже глядя нана проводку авто (недумал что всё настолько просто)

Непонятно что такое на данной схеме 52, т.е. куда идёт 5 ножка со стрекозы (именно по этой схеме)?

зы. Вот может кому пригодиться, все моторы на a4 с электронной педалью (распиновка): http://der-b5.de/Geschwindigkeitsregelanlage_(mit_E-Gas).html

DIA · Сообщение **DIA** » 13 окт 2011, 16:48

Oput писал(а):52, т.е. куда идёт 5 ножка со стрекозы (именно по этой схеме)?

Не буду вести вас по схемам да и смысла нет, красно белый провод..

Oput · Сообщение **Oput** » 18 окт 2011, 17:09

Доустановил круиз, сделал адаптацию. Работает но через "10 раз"

схема подключения:
1 - T15/7*
2 - T15/8*
3 - T15/9*
4 - Pin 6
5 - T10ar/8
6 - T15/10*

Лабел из вагкома:
6,0,Switch Positions (See label file for #2, #3)
6,1,Speed, km/h
6,2,Brake Pedal,F/F47/F36
; xxx
; 1 Brake light switch F closed
; 1 Cruise,DFI brake switch open
; 1 Clutch vacuum vent valve switch-f36-, open

6,3,Cruise Control,Cl/Br/Re/Ac/on/on
; xxxxxx
; 1 CC Switched switched on
; 1 CC and memory switched off
; 1 Acceleration
; 1 Resume speed
; 1 Brake pedal operated
; 1 Clutch pedal operated
6,4,Cruise System,0
;1.0 = normal
;17.0 = brake pressed?

6,2 - работает отлично, когда нажимаю педали (сцепление и тормоз)
6,3 - у меня всегда "0,0%"
6,4 - состояние отлично переключается с 0 на 1, когда счёлкаю включить.

баги:
1. Когда нажимаю на Fix - состояние в 6,4 перескакивает с 1 на 0 а потом опять на 1.
2. Когда нажимаю на "+" - теже яйца с состоянием.
3. "+" какой-то аццкий он не плавный а тапка в пол.
4. Работу "-" пока не протестил - т.к. очень сложно поставить на круиз

Сообщение **Rezaka™** » 18 окт 2011, 17:17

Oput, мне кажется сам выключатель барахлит, там со временем внутри контакты стираются.

DIA · Сообщение **DIA** » 18 окт 2011, 21:29

Oput писал(а):5 - T10ar/8

По остальному вот таблица думаю она у вас есть, если что не так прозванивать проверять итд.

Oput · Сообщение **Oput** » 26 окт 2011, 00:40

Пасиба за помощь! Разобрал саму стрекозу - чистанул со спиртиком и всё наладилось!

Katri_n_ka · Сообщение **Katri_n_ka** » 25 ноя 2011, 12:56

Ребята, а если такая ситуация, круиз -установлен, но не работает??
к кому можно обратиться??
всем спасибо

DIA · Сообщение **DIA** » 25 ноя 2011, 15:32

Katri_n_ka писал(а):к кому можно обратиться??

Да наверное к официалам :crazy:

Сообщение **Rezaka™** » 25 ноя 2011, 22:52

Katri_n_ka, да ладно, не верь, DIA не такой

Katri_n_ka · Сообщение **Katri_n_ka** » 28 ноя 2011, 10:37

Rezaka™ писал(а):Katri_n_ka, да ладно, не верь, DIA не такой

Да, я знаю, он же ж хороший, добрый и отзывчивый!!))
Насчет круиза, с DiA, не могли вспомнить какая у меня педалька газа? :hahaha:

DIA · Сообщение **DIA** » 28 ноя 2011, 11:21

Katri_n_ka писал(а):Насчет круиза, с DiA, не могли вспомнить какая у меня педалька газа?

Ну как же так не вспомнили, вчера я точно сказал не электронная и геморней будет с ним разобратся но мы ему покажем где раки зимуют.

Сообщение **fya1987** » 08 янв 2013, 23:51

Люди добрые,
подскажите пожалуйста, я недавно прокатился на машине с круиз контролем и мне очень понравилась эта вещь. Так вот, почитал я информацию в нете и выяснил, что с моим мотором (А4 Б5 1,9 ТДИ AFF 75 лс), нужно только установить переключатель, ... ну вы сами знаете.
Так вот, смущает один момент. Где-то прочитал (уже не помню где, простите), что на педали тормоза должны быть дза концевика, один для стопов и один для КК соответственно. Решил я это дело проверить в своей машине, так вот там по одному концевику на каждой педали, но на тормозе он больше и от него идет раза в два больше проводов, часть из которых встречается с проводами от концевика сцепления.
Теперь мой вопрос к вам, господа: Это нормально? Или у меня не хватает одного концевика для обеспечения нормальной работы круиз контроля?
Заранее спасибо всем откликнувшимся. Позже попробую залить фото концевиков

Сообщение **Rezaka™** » 09 янв 2013, 00:10

fya1987, у меня тоже по 1 было и все работало.

Сообщение **fya1987** » 09 янв 2013, 00:44

Ок, спасибо, Rezaka™

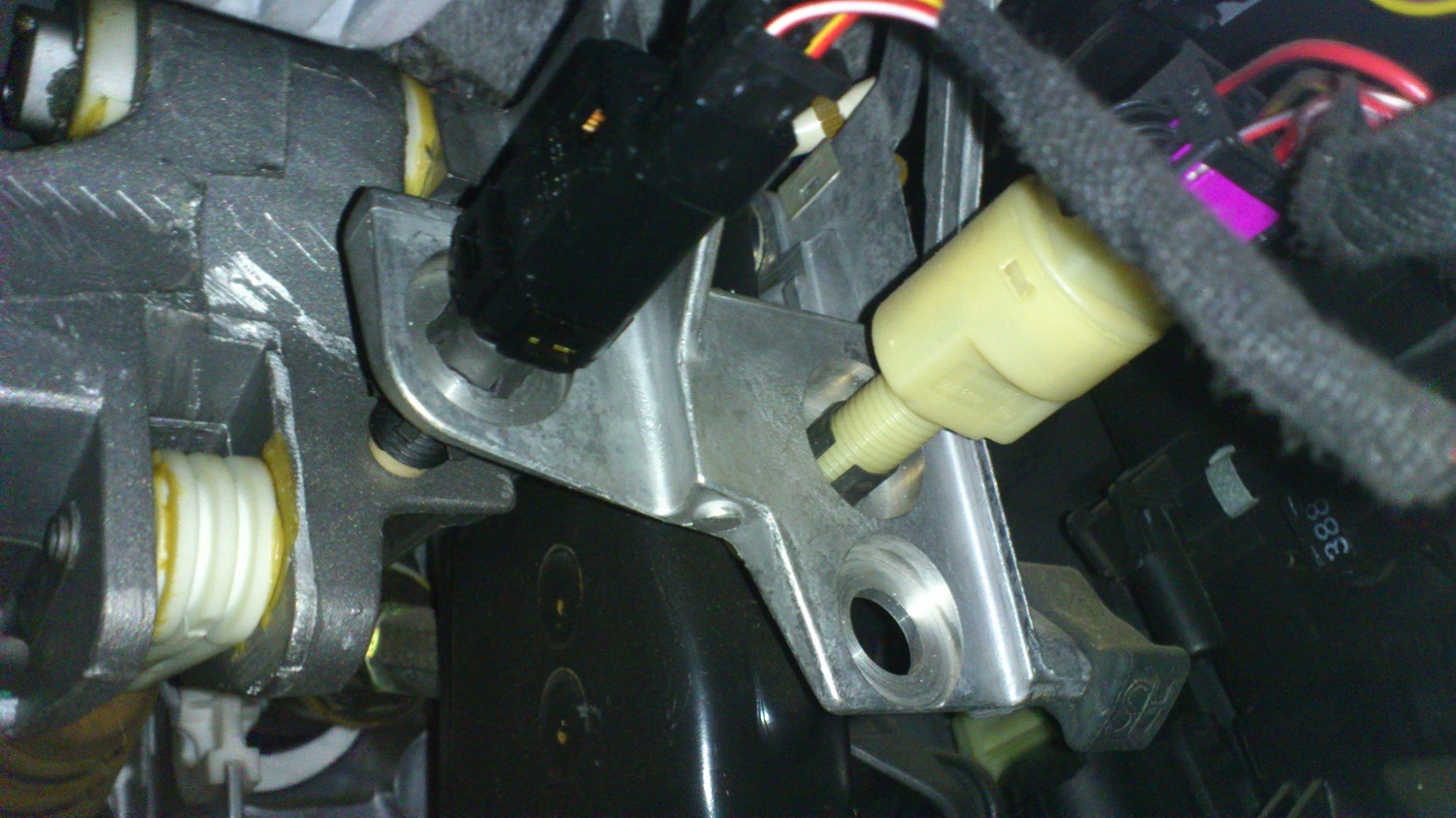

Вот на всякий случай фото двух концевиков.

: концевики

Там еще справа похожая на концевик приблуда, (на фото не видно) на нее от двух концевиков еще провода идут. Это случайно не девайс отвечающий за отключение круиз контроля при нажатии на одну из двух педалей, или я ошибаюсь?

DIA · Сообщение **DIA** » 09 янв 2013, 01:06

fya1987 писал(а): Это нормально? Или у меня не хватает одного концевика для обеспечения нормальной работы круиз контроля?

Все нормально, опишу ниже.

fya1987 писал(а): Позже попробую залить фото концевиков

Не надо, у нас этих фото стены обклеивать можно, что вам сказать не плохо указывать точные данные авто,

Сообщение **fya1987** » 09 янв 2013, 12:25

DIA, спасибо

DIA писал(а):что вам сказать не плохо указывать точные данные авто

я все указал, и год и мотор и код мотора...

DIA писал(а):Пож не трогайте там никаих проводов убедительно прошу не трогайте, там ничего делать ненадо и знать тоже что за провода.

спасибо, убедили, трогать не буду, а почему знать то не надо для чего это? Интересно ведь

DIA · Сообщение **DIA** » 09 янв 2013, 19:50

fya1987 писал(а):вопрос Audi A4 B5 1998 1,9 TDi AFF 75 лс

Извени не вкурил переклинило видно.

Сообщение **fya1987** » 09 янв 2013, 21:33

да ничего страшного, DIA, спасибо за схему

Сообщение **evilguy** » 11 июл 2013, 19:13

Подскажите, пожалуйста.у меня A4 B5 1.9TDi AHH 2000 г хочу поставить круиз, вычитал что это легко. Но что то неособо могу разобраться в схеме.
по источнику http://der-b5.de/Geschwindigkeitsregelanlage_(mit_E-Gas).html#MJ_00-01
MJ 00-01
1 - T15/7*
2 - T15/8*
3 - T15/9*
4 - Pin 6
5 - T10ar/8
6 - T15/10*

это значит 6 провадов нужно подсоединить к мозгам пин 6,7,8,9,10 а что означает T15 и T10ar? и как подключить к стрекозе?
