В/камера заднего вида

[scorpio]

Коллеги, возможно ли подключение в/камеры заднего вида к MMI. У кого есть опыт поделитесь, пожалуйста.



ОТЧЕТ по установке камеры заднего вида + navi стороннего производителя и интегрированных в зеркало заднего вида с 4.3" дисплеем, любезно предоставленный alexstr81

[Властелин колец]

Slavik_X, как один из вариантов - купить вместе с навигатором

[Slavik_X]

Ну не совсем то что надо)
Хотел бы узнать сколько стоит поставить оригинал и что для этого надо или возможно вкорячить как-то так?

[Властелин колец]

Хотел бы узнать сколько стоит поставить оригинал и что для этого надо или возможно вкорячить как-то так?

конкретной цифры не скажу... но точно знаю, что когда узнаешь, то желание отпадет сразу и навсегда... как вариант, позвони на Серова и уточни у них, в реале не намного дешевле выйдет

[parovoz]

Хотел бы узнать сколько стоит поставить оригинал и что для этого надо?

Камера в сборе ~ 350$
Блок управления ПО для Avant ~ 370$
Ну и подключить настроить долларов двести я думаю будет стоить.

[Властелин колец]

возможно, понадобиться еще снятие защиты компонентов (только у официалов)

[alexstr81]

Поездив немного по нашему городу осознаешь что места для разворота, парковки и тп-ограничены, а на такой корове как А6 порой сложновато припарковаться/выехать, когда тебя прищемили. Это и явилось основной причиной установки камеры заднего вида. Рассмотрев варианты, которых мягко говоря немного, решил "заколхозить" китайский вариант. При выборе оригинального комплекта, при моём монохромном дисплее реализовать минимум в навигатор+камеру заднего вида+блютус, не получится. Выбрав зеркало заднего вида с 4.3" дисплеем.

 Характеристики

Характеристики;
Операционная система: Win CE .NET 6.0
Дисплей: 16:9
Тип экрана : Цветной TFT трансфлективный
Система: PAL/NTSC
Процессор: ARM 11, dual core, 500 Mhz
Разрешение (пикс.): 480х272 точек
Размер GPS монитора: 4,3" (11.0 см.):
Bluetooth _ есть
Телефонная книга _ есть
Запись входящих/исходящих звонков _ есть
AV-IN для камеры заднего вида _ есть
Память ОЗУ _ 64Мб RAM , ПЗУ 128 Мб
Поддержка карт памяти до 16 GB - SD (Secure Digital) - SDC (Secure Digital Compatible) - MMC (MultiMedia Card)
Управление и ввод - Сенсорный экран
MP3/ видео /фото /книги /игры - есть
Русское меню - есть
FM трансмиттер
Питание - от автомобильной батареи -12V
Крепление – на штатном зеркале
Вес (г.) - 200 г.
Размер _ 310х80х15mm

и камеру заднего вида

 характеристики

Матрица _ CMOS OV 1030
Стандарт видеосигнала _ NTSC
Разрешающая способность по горизонтали _ 480 TV lines
Разрешение _ 656(H)*492(V)
Угол обзора_ 170°
Минимальная освещенность _ 0.01 Lux
Напряжение питания _ 12 В
Встроенная ИК подсветка _ Нет
Аудиоканал (встроенный микрофон) _ Нет
Габаритные размеры _ 7,05х3,26 см

.

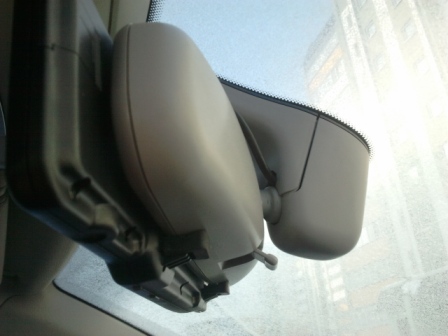

Доставка около месяца, осмыслив всю схему взялся за дело. Подключение зеркала заняло около 3 часов. Китайское зеркало навешивается на оригинальное и крепится подпружиненными зажимами.

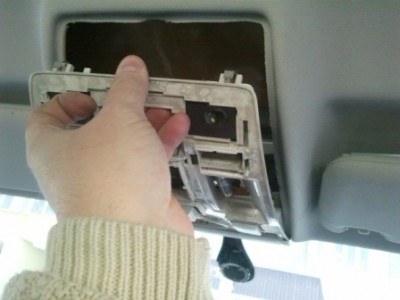

Оригинальное зеркало снимается поворотом кронштейна, которым крепится к стеклу против часовой стрелки на 90 градусов. Проводку питания и подачи видео от зеркала провёл через оригинальное зеркало в модуль подсветки передних сидений.

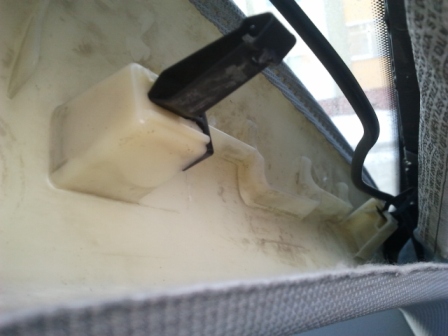

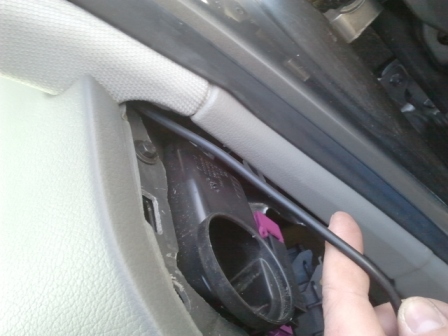

. Кабель питания к зеркалу начал вести от правого блока предохранителей через стойку в крышу(стойку аккуратно оторвал не полностью, а достаточную щель для выполнения данной операции ).

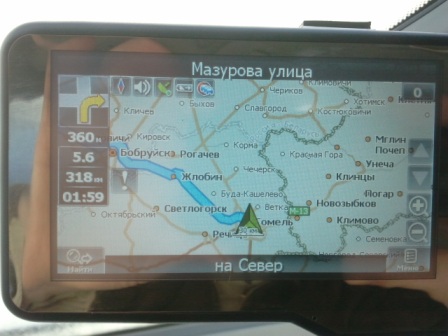

. После этого запитал зеркало. Заработал навигатор(последний Навител), блютус, FM трансмиттер и прочее. Проигрыватель аудио выводил через FM трасмиттер на радио-ММI настроив их на общую частоту. Качество звучания конечно теряется, но не так сильно. Навител работает на радость хорошо, прокладка и ведение по маршруту довольно таки шустрое. При включении FM трансмиттера голосовое сопровождение идёт со штатной системы.

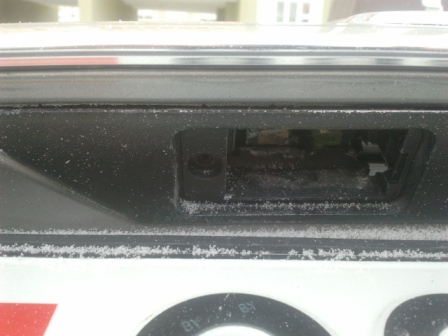

. Камеру ставил в подсветку номерного знака, с левой стороны.

. Для этого нужно снять обшивку-аккуратно снимаем крепление знака аварийной остановки(2 пластиковые защёлки), крышку замка багажника, по 2 самореза в нишах крышки багажника. Аккуратно снимаем обшивку-держится на клипсах металических. Снимаем плафон подсветки-1 маленький саморез(для удобства лучше снять крепление номерного знака.)

. С внутренней стороны снимаем металлическую накладку корпуса этого плафона.

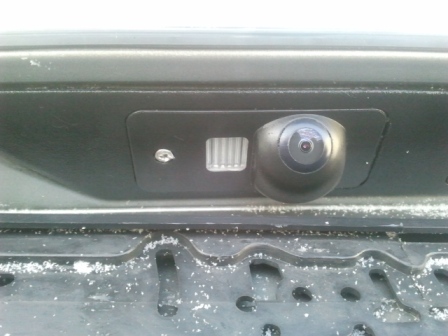

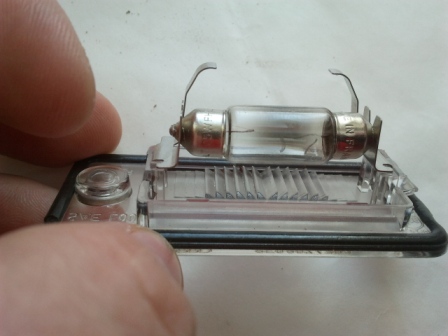

В отверстие продеваем проводку, и садим всё это на силикон. Подсветка номерного знака сохраняется в виде встроенного в камеру диода, питание берётся от штатных разъёмов(нашёл схемы в ELSA).

2012-02-08 14.27.23.jpg (50.14 KiB) 4527 просмотра

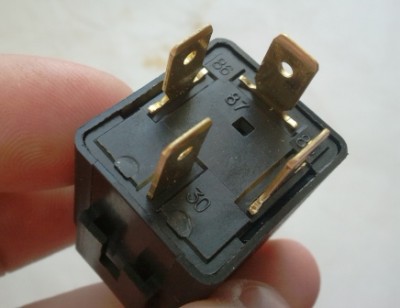

. Кабель видео+питание камеры провёл через левую сторону крышки багажника продырявив резиновую заглушку(в гофру засунуть не получилось, тк штекер соединительный не прошёл, а жаль ). Дальше кабель опустил вниз к заводскому пучку проводки, отодрав обшивку фонаря слева/справа и сняв пластиковую крышку, на которую ложится крышка багажника. Подключение питания камеры нужно делать через обычное 4-х контактрое реле.

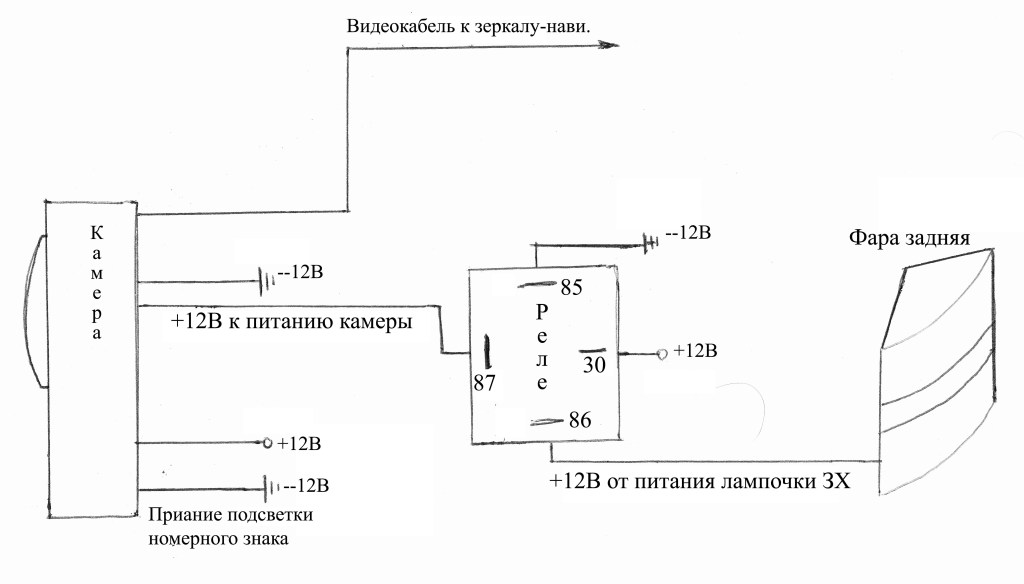

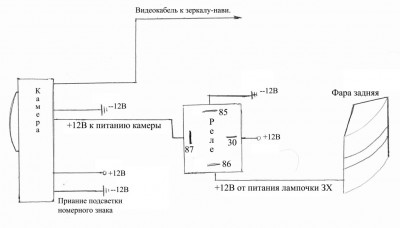

. Причина такого решения кроется в наводке помех по питанию при работающем двигателе. Посмотрев схемы в ELSA находим +12 от фонаря заднего хода, он и будет управляющим сигналом для реле. Схему подключения реле нашёл в инете, дальше дело техники- видеокабель вместе с кабелем питания +12 прокинул из багажника к левому блоку предохранителей по правому порогу, спрятав всю проводку под пластиком. Туда уже выведен тюльпан для видео к зеркалу. Массу запитал от штатного болта, который нашёл прямо в багажнике.

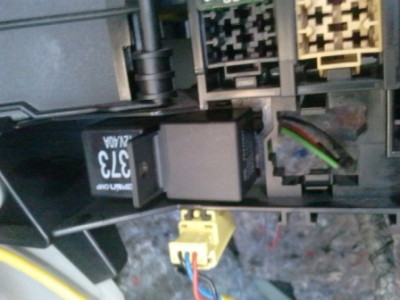

. Запитав плюс к камере, и подключив реле, видеокамера заработала как полагается, без помех и наводок с цветным изображением. Само реле закрепил на одном из свободных мест в багажнике, всю проводку закрепил с заводскими.

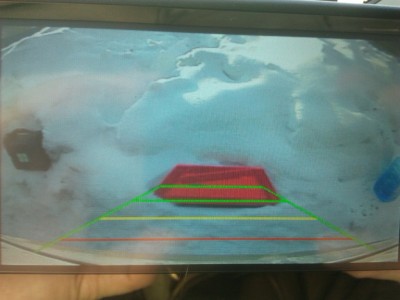

. Поездив немного и сняв накопившиеся ошибки, удостоверился, что установка реле не даёт ошибки на БК. Результат - видно всё, с точностью до 5-10 сантиметров.

. Время включения камеры 2-3 секунды. Обзорность хорошая. Минусы: камера без шторок и защит от грязи, в такую погоду загаживается очень быстро. Работу FM трансмиттера можно глянуть тут,- воспроизведение mp3 формата через MMI Basic.

Добавлено спустя 2 минуты 33 секунды:
PS Отдельная благодарность scorpio и hraku за помощь в подключении сего девайса.

[Властелин колец]

alexstr81, МОЛОДЕЦ!!!

[alexstr81]

Властелин колец, Сам не ожидал , получилось лучше чем хотелось. Девайс может просматривать фото, читать книги и лазить в инет....разбираюсь дальше

[Юра 80]

Угол у камеры правильный
. Я когда-то поставил себе на 120 вроде градусов - решительно неправильный выбор! Искажения как бы значительно меньше, но она не для парковки - т.е. если направить ее так, чтобы попадал край бампера - сзади ничего не видно, если направить так, чтобы виден курс - то не видно бампера.
Выкручиваюсь так - опытным путем произвел замеры и установил, что если номер машины, стоящей сзади, становится виден такого же размера, как ширина между кнопками на мониторе - до машины, стоящей сзади - около 40 см.

Причина такого решения кроется в наводке помех по питанию при работающем двигателе.

на самом деле разницы нет, куда подключать - все плюсовые провода сходятся в одном месте. Т.е. помехи в любой точке будут одинаковы.

[hrak]

     Оффтопик:

Коллега alexstr81, принимайте поздравления по случаю успешного запуска в эксплуатацию видеокамеры! Фотоотчет - супер!

[alexstr81]

на самом деле разницы нет, куда подключать - все плюсовые провода сходятся в одном месте. Т.е. помехи в любой точке будут одинаковы.

Не. Пробовал я без реле- пока двигатель не заведен, всё прекрасно, но стоит это сделать наводятся помехи. Возможные причины могут быть в системе диагностики ламп или режиме питания ламп заднего хода- те когда ключ в замке зажигания идет постоянные +12 вольт, а в режиме заведенном, импульсные +12 т.е. в один полупериод +12 в другой -12, на лампочке этой пульсации не видно, а камера работать не будет.(Это не я такой умный- это в инете нашёл )

Добавлено спустя 2 минуты 56 секунд:
hrak,

     Оффтопик:

Вам за оказанную консультацию

[KING]

Камера в сборе ~ 350$Блок управления ПО для Avant ~ 370$Ну и подключить настроить долларов двести я думаю будет стоить.

Камера + блок есть, что ещё надо ?
ТВ тюнер обязательно ?
У меня ММИ ХАЙ без ТВ тюнера.

[Sergey R.]

если у меня есть блок ТВ, значит и ТВ тюнер есть?
каковы мои действия, чтобы на штатный цветной монитор вывести камеру заднего вида?
подсказки желательно в виде "купи то и то и поедь туда то, где тебе все установят". Желательно без ауди-центра

[Властелин колец]

Sergey R., тв у тебя нет, по-моему.... но родную камеру можно и без тюнера подключить... Серега (maxxtro2) уже об этом писал. но тебе это надо? по мне, так это лишний геморр... ты ее все равно сейчас втюхаешь, а когда будешь брать что-то другое, то смотри на комплектацию ИМХО

[Sergey R.]

Властелин колец, т.е. у меня есть блок ТВ (как у тебя, телик показывает), но нет ТВ тюнера?
я думаю поставить, если бюджет не заоблачный пока я ее "втюхаю" может не 1 год пройти

[Властелин колец]

блок ТВ это и есть ТВ-тюнер если он есть, то есть ТВ, если его нет, то нет ТВ... у тебя MMI какая(цветная/красная)?

[Sergey R.]

блок ТВ это и есть ТВ-тюнер

я же тебе давно говорил, что у меня есть блок ТВ

у тебя MMI какая(цветная/красная)?

штатный цветной монитор

[Властелин колец]

я же тебе давно говорил, что у меня есть блок ТВ

тв у тебя показывает?

Добавлено спустя 27 секунд:
дай мне свой вин

[Sergey R.]

Властелин колец, показывает
вот 1 в 1 как у тебя

вот расшифровка вина

[Властелин колец]

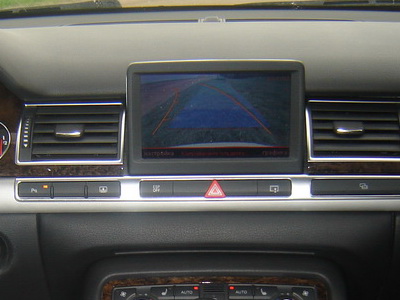

Sergey R., а ты хочешь такую камеру?
